Veleta de mano para ensayo de corte (Vane Test)





ASTM D2573             AASHTO T202







              DESCRIPCIÓN GENERAL



Hay dos modelos disponibles:





Especialmente diseñado para medir la resistencia al corte sin drenado (CU) de suelos cohesivos, consta de un cuerpo cilíndrico con un resorte de torsión y tres veletas o molinetes intercambiables de diferentes tamaños utilizados dependiendo de la fuerza esperada del suelo.

La relación altura/diámetro de todas las veletas es 2.

Durante el funcionamiento se introduce la veleta entre 5-6 cm en el suelo y luego se gira con el mango. Para medidas más profundas (es decir, en la parte superior de muestras no alteradas) se pueden obtener usando la barra de extensión.



Toda la construcción es de acero inoxidable. Se entrega en una caja de plástico.







Se puede utilizar ya sea en el campo o en el laboratorio, en el extremo de los tubos de muestreo, etc. Se suministra completo con tres veletas.



Contenido en una caja de plástico.

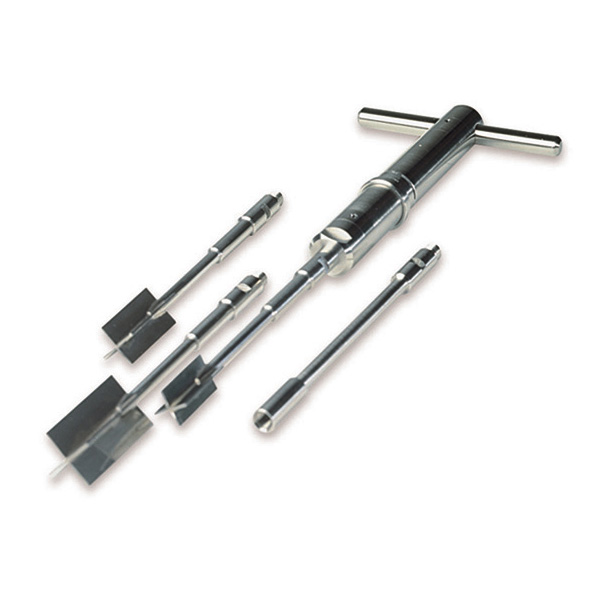

16-T0174

    â–ª     Dimensiones Veleta (altura x diámetro): 32x16, 40x20, 50.8x25.4 mm

    â–ª     Rango de medición:  de 0 a 240 kPa (0-24 N/cm2)

    â–ª     Valor de torque:  5 N.m

    â–ª     Varillas de Extensión: 500 mm de largo (no incluido). Ver accesorios.

    â–ª     Medidas totales (ensamblado):   310x105 mm

    â–ª     Peso aproximado: 1,3 kg.



Nota: Esta unidad también es parte del "Juego para inspección de campo" que también incluye el penetrómetro  16-T0163 descrito en "Penetrómetros de Bolsillo".

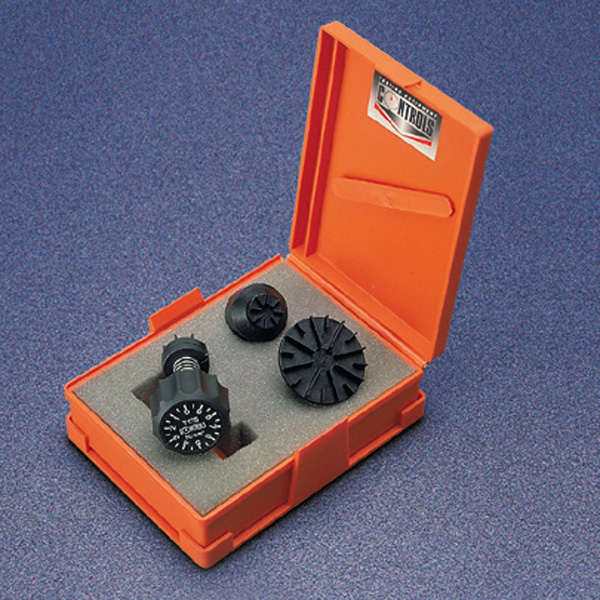

16-T0175/A

    â–ª     Veletas:

          Veleta Estándar de 25 mm de diámetro, Rango:  0-10 N/cm2

          Adaptador de veleta sensible, rango 0-2 N/cm2

          Adaptador de veleta de gran capacidad, rango 0-25 N/cm2





16-T0174

Medidor de veleta de bolsillo para inspección de campo



16-T0175/A

Dispositivo de veleta de bolsillo para ensayo de corte



Para 16-T0174



16-T0174/1

Varilla de extensión de 500 mm de longitud



Para 16-T0175/A  (repuestos)



16-T0175/1

Adaptador de veleta sensible, rango 0-2 N/cm2



16-T0175/2

Adaptador de veleta de gran capacidad, rango 0-25 N/cm2



16-T0175/3

Veleta Estándar de 25 mm de diámetro, Rango:  0-10 N/cm2
