Mazos y moldes para compactación Proctor, EN
DESCRIPCIÓN GENERAL
Se utiliza para determinar la relación entre el contenido de humedad y densidad y de suelos compactados.
Los moldes incluyen collar, cuerpo del molde y placa base. Las placas de acero se puede utilizar al final de la compactación en la parte superior de la última capa (opcional). Los mazos están provistos de un manguito guÃa con orificios de ventilación. Todo en acero cromado.
La compactación debe realizarse preferiblemente en un compactador automático. Para obtener más información, consulte AUTOPROCTOR, compactador Proctor-CBR compactador. Para la extracción de las muestras de suelo del molde puede usarse adecuadamente el Extractor de espécimen universal. Ver accesorios.

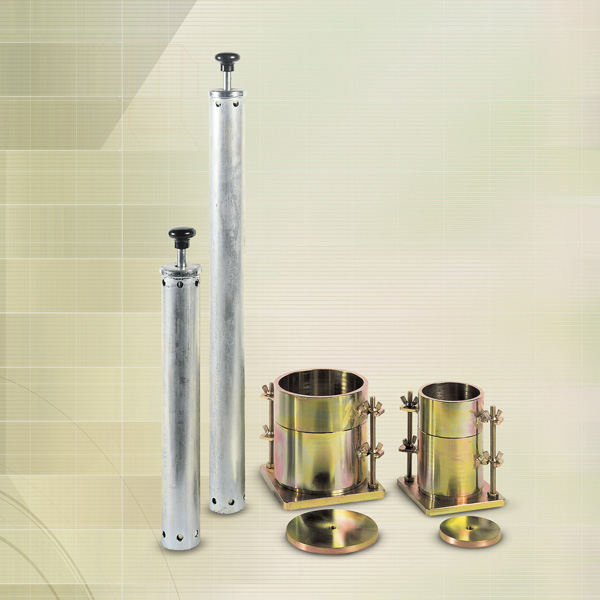

 COMPACTACION PROCTOR/24-0201-01_1_en_compaction_equipment.jpg)
Moldes
| Código 33- | Norma | Diámetro interno (mm) | Altura del cuerpo (mm) | Peso aproximado (kg) |
| T0070/E | EN | 100 + 1 | 120 + 1 | 5 |
| T0071/E | EN | 150 + 1 | 120 + 1 | 8,9 |
| T0070/E1 | EN | 99,5 diámetro | 10 espesor | 0,6 |
| T0071/E1 | EN | 149,5 diámetro | 10 espesor | 1,3 |
Mazos
| Código | Norma | Diámetro del mazo (mm) | Altura de caÃda libre (mm) | Peso del mazo (kg) |
| T0075/E | EN | 50,0 + 0,5 | 305 + 3 | 250,0 + 0,02 |
| T0076 | EN | 50,0 + 0,5 | 475 + 3 | 450,0 + 0,04 |
33-T0070 / E
Molde Proctor EN, 100 mm de diámetro.
33-T0071 / E
Molde Proctor EN, 150 mm de diámetro.
33-T0070/E1
Placa de acero EN
33-T0071/E1
Placa de acero EN (grande)
33-T0075 / E
Mazo Proctor EN, baja energÃa
33-T0076 / E
Mazo Proctor EN, energÃa media
