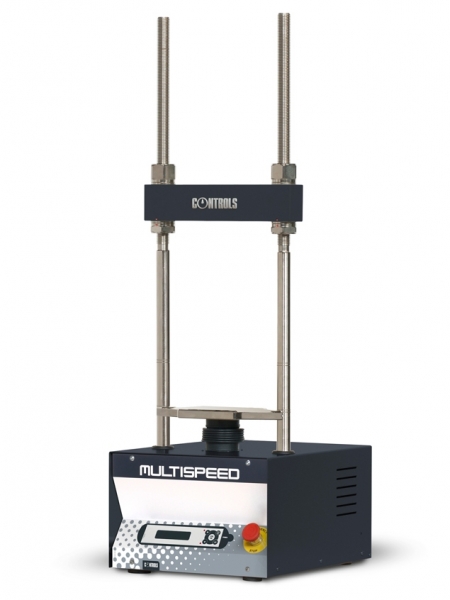

Máquina universal MULTISPEED automática digital para ensayos



controlados por desplazamiento





Adecuadas para CBR, Marshall, tracción indirecta, compresión inconfinada y muchas otros ensayos

controlados por  desplazamiento.



N 12697-34     ASTM D1559    ASTM D5581    AASHTO T245    EN 12697-12    EN 12697-23

AASHTO T193    ASTM D6927







                DESCRIPCIÓN GENERAL





Introducción

La nueva máquina de ensayo MULTISPEED es la solución ideal para el Laboratorio de Ensayos de Carretera. De 50 kN de capacidad y de velocidad de ensayo totalmente variable de 0,2 a 51 mm / min hace posible la realización de no sólo del ensayo CBR y Marshall, además de muchas otras aplicaciones como por ejemplo la prueba de tracción indirecta, pruebas triaxiales rápidas, y ensayos de suelo inconfinadas y uniaxial y, en general, todas las pruebas a realizarse bajo control de desplazamiento.



La máquina se puede equipar con sistemas de medición analógicos o digitales de carga/desplazamiento, así como con los accesorios específicos, para adaptarse bien a ensayos en campo o a los requisitos de un laboratorio central.





Descripción

La máquina MULTISPEED está equipada con una estructura rígida de dos columnas con viga transversal superior que se puede ajustar a diferentes alturas. El pistón de carga, el motor de corriente continua y los controles están alojados en un gabinete base especialmente diseñado. Cuando se configura para el modo digital, los datos de ensayo son adquiridos y procesados por el Digimax o por otros instrumentos similares.



Una de las características principales de la nueva MULTISPEED es el control de la velocidad de ensayo que se puede configurar primero de forma fácil y luego se muestra en pantalla. Además, el recorrido del ensayo se puede ajustar al inicio del ensayo con una parada automática, evitando así sobrecargar la máquina y el espécimen, asegurando así la integridad física del operador. Esta importante característica también permite llevar a cabo la calibración de la velocidad de la máquina mediante un ajuste micrométrico manual por parte del operador. La pantalla también muestra el sentido de desplazamiento de la placa inferior.



El panel frontal también incluye un botón de emergencia y dos led indicadores de funcionamiento: máquina encendida y dirección de recorrido.







               CARACTERISTICAS PRINCIPALES





El firmware proporciona el control de velocidad digital y un número de funciones de ensayo importantes como sigue:














      ▪    Capacidad máxima:  50 kN

      ▪    Rango de velocidad de ensayo, infinitamente variable: desde 0,2 a 51 mm/min

      ▪    Alimentación: Motor DC de 750 W

      ▪    Espacio horizontal (distancia entre columnas): 270 mm

      ▪    Máxima luz vertical (sin accesorios): 730 mm

      ▪    Recorrido platos: 100 mm

      ▪    Dimensiones totales (LxWxH): 392x495x1213 mm

      ▪    Peso neto aproximado: 65 kg

      ▪    Pantalla alfanumérica de 2 x 16 caracteres




34-V1072

MULTISPEED, Máquina digital de compresión, 50 kN de capacidad. Velocidad de ensayo ajustable entre 0,2 y 51 mm/min. 230 V, 50 Hz, 1 fase



34-V1074

MULTISPEED, Máquina digital de compresión, 50 kN de capacidad. Velocidad de ensayo ajustable entre 0,2 y 51 mm/min. 110 V, 60 Hz, 1 fase






Muy a menudo, esta máquina se utiliza para realizar ensayos de CBR y Marshall.  Con el fin de evitar la duplicación ofrecemos un kit de accesorios aquí abajo.

Para las versiones analógicas, y si tienen más pruebas que deben realizarse, por favor refiérase a la página web de accesorios máquinas universales.

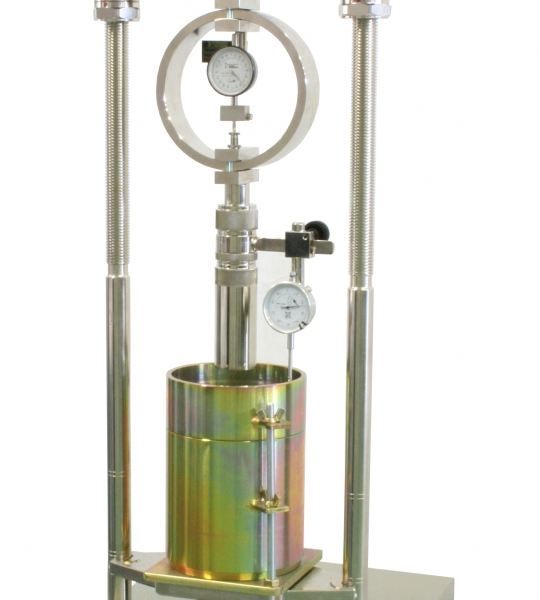

CBR: EN 13286-47, ASTM D1883, AASHTO T193

34-V0107/CBR

Conjunto de ensayo para realizar el ensayo CBR en el modo digital, incluyendo:

82-P0375

Celda de carga de 50 kN de capacidad

82-P0375 / C

Adaptador para fijar la celda de carga (dos piezas)

82-P0322

Transductor de desplazamiento, 25 mm de recorrido

34-T0104/81

Soporte de transductor ajustable

34-T0103 / 1

Pistón de penetración ajustable para CBR



Todos los elementos anteriores se pueden pedir por separado.

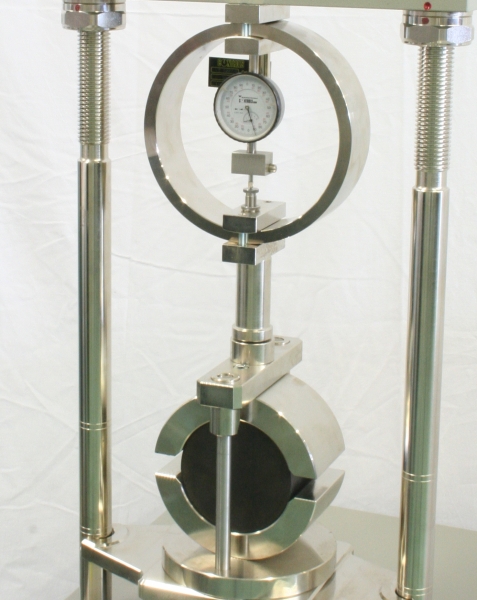

Marshall: EN 12697-34, ASTM D1559, ASTM D6927

34-V0107/MAR

Conjunto de ensayo para realizar el ensayo MARSHALL en el modo digital, incluyendo:

82-P0375

Celda de carga de 50 kN de capacidad

82-P0375 / C

Adaptador para fijar la celda de carga (dos piezas)

82-P0322

Transductor de desplazamiento, 25 mm de recorrido

34-T0104/81

Soporte ajustable de transductor

34-T0104/13

Dispositivo de extensión para compresión

34-T0104/10

Dispositivo de Compresión

76-B0033

Molde de Estabilidad



Todos los elementos anteriores se pueden pedir por separado.



CBR y Marshall (Para evitar duplicaciones donde se deban realizar ambos ensayos)

34-V0107/CM

Conjunto de ensayo para realizar los ensayos CBR y MARSHALL en modo digital, incluyendo:

Celda de carga 82-P0375, dos adaptadores 82-P0375/C, soporte ajustable de transductor 34-T0104/81, transductor 82-P0322, pistón de penetración CBR 34-T0103/1, dispositivo extensión de compresión 34-T0104/13, dispositivo de compresión 34-T0104/10, molde de estabilidad 76-B0033.



ADQUISICION DE DATOS Y SOFTWARE

76-P60R02/C

Digimax Plus, unidad de procesamiento y pantalla digital gráfica de dos canales, adecuado para CBR, Marshall y otros ensayos de carga / desplazamientos. 230 V, 50-60 Hz, 1 fase.



82-SW/CMU  Software de PC para CBR, Marshall, tracción indirecta y pruebas generales



Nota importante

Las normas EN relativas al ensayo Marshall solicitan una máquina en la configuración digital con la unidad de registro.






Otras aplicaciones MULTISPEED

Según se especifica, la MULTISPEED 34-V1072 puede ser provechosamente utilizada para muchas otras aplicaciones en que se solicite una velocidad de desplazamiento controlado.



Referirse a Accesorios para máquinas universales para detalles
