Compactador automático universal programable



ASTM D1883     ASTM D698    BS 1377:4    AASHTO T180    NF P94-093    AASHTO T193

EN 13286-47







      DESCRIPCIÓN GENERAL



Este equipo proporciona una compactación uniforme completamente automática a un esfuerzo especificado, garantizando así resultados de ensayo repetibles y de esta forma, eliminar cualquier fatiga del operador durante los ensayos.



Esta máquina consiste esencialmente en un bastidor de acero robusto con un moto-reductor de velocidad y un mecanismo de elevación que asegura la uniformidad de la altura de caída ajustada a cada uno de los niveles del espécimen. El bastidor superior, que aloja el mecanismo apisonador, realiza un movimiento angular automático por toda la superficie de compactación de 150-152,4 mm de diámetro. Especímenes en moldes de 6”.



El mecanismo de recogida de la maza tiene un sistema de leva para la liberación a la altura exacta y está fabricado de material muy resistente para una larga vida útil sin problemas. El conjunto de la maza se mueve a través de la superficie de la muestra por medio de un engranaje dentado mientras que el molde gira en la plataforma inferior.

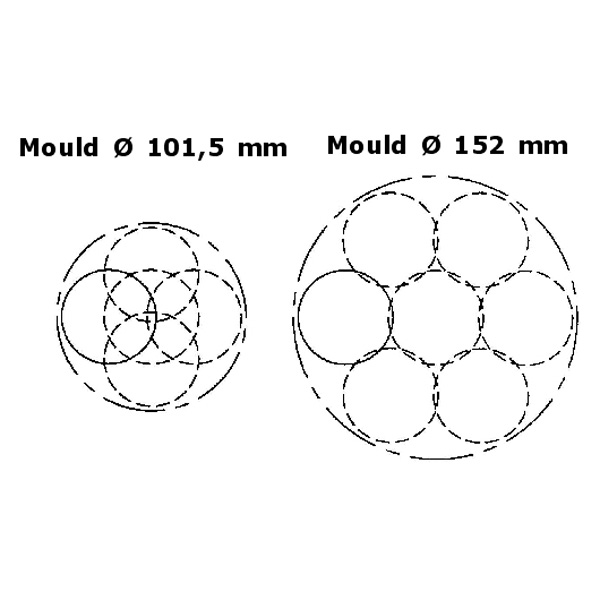

Este modelo también puede ejecutar ensayos con golpes de compactación central en moldes de 6 pulgadas  (150 mm) de diámetro de conformidad con la norma francesa NA y la holandesa RAV.

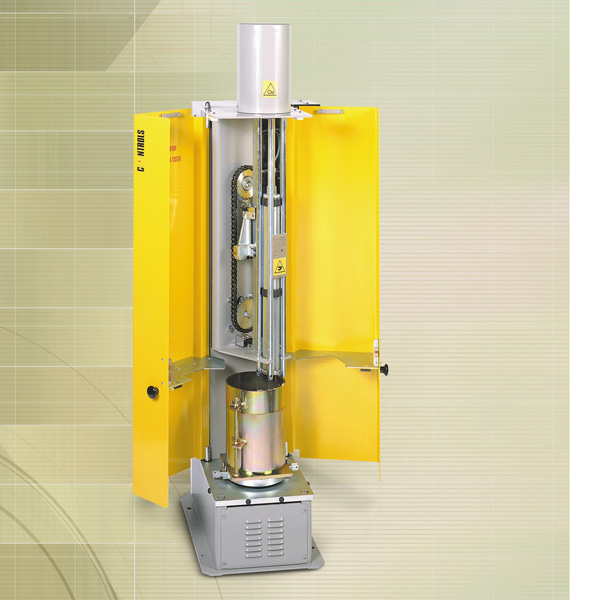

El compactador incluye un panel de control por microprocesador de mano que incluye un software fácil de usar para un fácil seguimiento de la secuencia de ensayo. El mecanismo interno está protegido por un par de puertas que detienen automáticamente la máquina cuando ésta se abre, conforme al requisito de seguridad CE.



El compactador 33-T8532 viene con una maza de 50 mm de diámetro y un peso de 2491/4535 g. Para llevar a cabo una compactación conforme  a las normas ASTM, AASHTO y CNR, el mazo debe ser reemplazado por el 33-T8500/1 de 50,8 mm de diámetro y un peso de  2495/4536 g. Ver accesorios. Además, el compactador se puede encerrar en una cabina o gabinete de seguridad y reductor de ruido. Consulte la opción Actualización, modelo 33-T8500/XUP.





Nota

Están disponibles otros dos modelos de compactadores automáticos Proctor-CBR: COMPACTO 33, compactador automático digital Proctor-CBR, conforme a las normas EN, ASTM, AASHTO, BS y NLT y el AUTOPROCTOR, compactador automático Proctor-CBR, conforme a las normas ASTM, AASHTO, BS y NLT, ajustados con una maza de cara sectorial para compactación de moldes de 6 "(152,4 mm) de diámetro.







      CARACTERISTICAS PRINCIPALES



              â–ª   Control automático

              â–ª   Ciclos de compactación de acuerdo con EN, ASTM, AASHTO, NLT, CNR-UNI

              â–ª   Golpe central conforme a la normas NF y RAV

              â–ª   El usuario define la secuencia de compactación para trabajos de investigación

              â–ª   Controlado por microprocesador

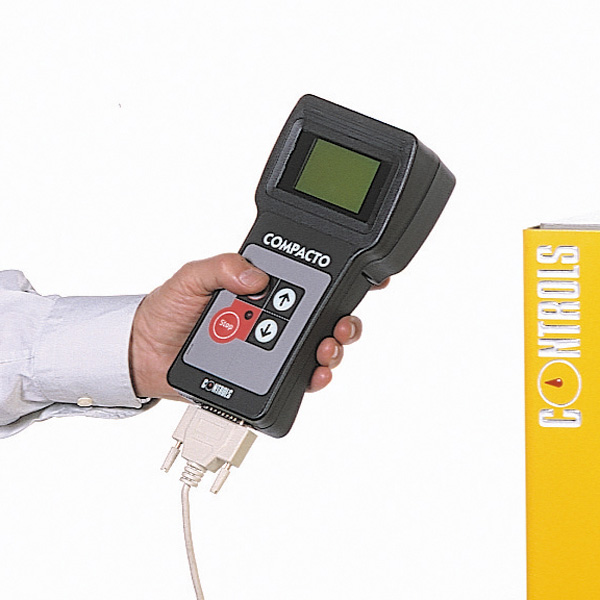

              â–ª   Panel de control digital de mano

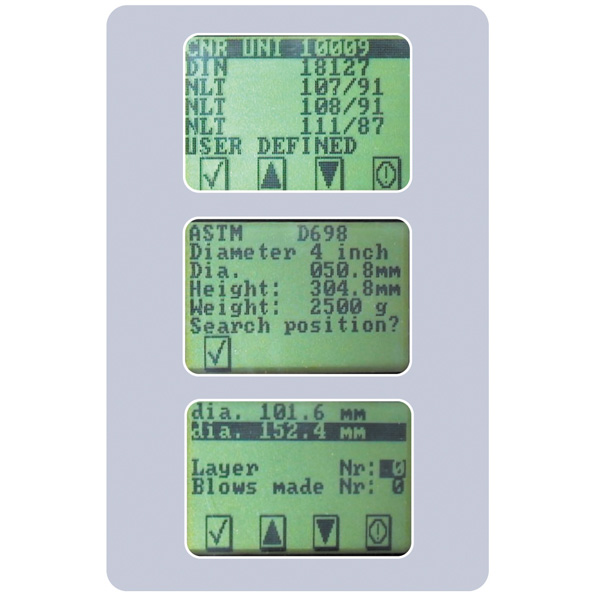

              â–ª   Pantalla en Inglés, Francés, Español e Italiano

              â–ª   Elementos de protección para la seguridad del operador (CE)

              â–ª   Gabinete para reducción de ruido disponible como opción

              â–ª   Dispositivo único de elevación de la maza exclusivo que garantiza la altura de caída correcta

              â–ª   Fácil uso y mantenimiento

              â–ª   Diseño moderno y confiable para asegurar una larga vida de trabajo

              â–ª   Energía de compactación y distribución de acuerdo a las normas














    â–ª   Para moldes diámetro: 100 a 102 y 150 a 152,4 mm (4 "y 6")

    â–ª   Caída del mazo o pisón seleccionable: 300, 305, 450 y 457  mm (ajustable)

    â–ª   Velocidad de golpes: 30 golpes / min

    â–ª   Potencia: 740 W

    â–ª   Dimensiones totales: 490x340x1410 mm

    â–ª   Peso aproximado: 150 kg




33-T8532

Compactador automático Proctor-CBR con microprocesador programable, con pistón o maza de 50 mm de diámetro. 2491/4535 g de peso. 230 V, 50 Hz, 1 fase




33-T8500/1

Mazo compactador para compactadores serie 33-T8500, 50,8 mm de diámetro, 2495/4535 g de peso.




Gabinete de reducción del ruido y seguridad



33-T8500/XUP

Gabinete de seguridad y de reducción de ruido para compactadores automáticos serie COMPACTO 33-T8500 y 33-T8600



Descripción

Este armario es esencial para su uso en laboratorio conforme a las prescripciones CE. Al seleccionar esta opción, el compactador se suministra sin las protecciones de seguridad, el panel de control es instalado en la parte externa y el interruptor de seguridad va montado en la puerta del gabinete. Al abrir la puerta, la máquina se para automáticamente. La disposición completa (compactador y el gabinete), tiene que ser instalado en fábrica. Al hacer el pedido, el código del compactador deberá ir seguido por el código de esta opción. Ejemplo: modelo compactador 33-T8502 con 33-T8500/XUP.

          â–ª  Dimensiones totales:   820x820x2165 mm

          â–ª  Peso (sólo gabinete): 180 kg aprox.
