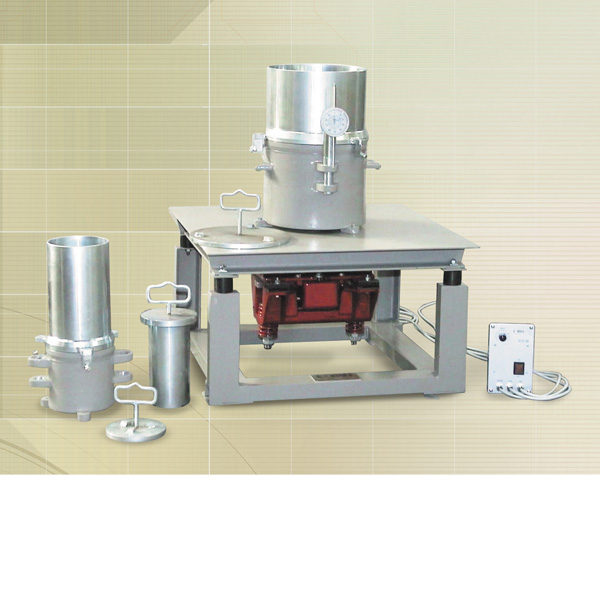

Conjunto para ensayo de densidad relativa de suelos no cohesivos





EN 13286-5      ASTM D4253       ASTM D4252







             DESCRIPCIÓN GENERAL



Este método, en la norma EN, cubre la determinación de la densidad máxima seca y el contenido de agua de materiales no cohesivos cuando son compactados usando una mesa vibratoria.



Los materiales para los que se puede aplicar este método pueden contener hasta un 12 % de finos por peso (<0,063 mm). El tamaño máximo de partícula de los materiales a ser evaluados es de 80 mm.



Este método se aplica a mezclas a ser utilizadas en la construcción de carreteras. La norma ASTM también  especifica que se puede utilizar para la determinación de la densidad relativa del suelo no cohesivo ya que la compactación por impacto no producirá una bien definida curva de relación humedad-densidad y donde la densidad máxima por el método de impacto será generalmente menor que por el método vibratorio.



Las dos versiones: 33-T0063/D conforme a EN y el modelo 33-T0063 conforme a ASTM son prácticamente idénticos, excepto por el molde de 0,1 pie cúbico y el juego de dos dispositivos de vaciado incluídos solamente para la versión ASTM.










El juego de ensayo 33-T0063/A y 33-T0063 incluye:



▪    33-T0063/1 Mesa vibratoria (33-T0063/1Y para 220 V, 60 Hz ó 33-T0063/Z de 110 V, 60 Hz) con las siguientes especificaciones:

    -  Frecuencia de vibración: 3600 rpm

    -  Rango de amplitud: 0,05 a 0,64 mm

    -  Tipo Vibrador:   electromagnético

    -  Panel de control de Amplitud separada

    -  Dimensiones de la mesa: 762x762 mm

    -  Capacidad de la mesa: 250 kg



▪    33-T0063/3 Juego de moldes de 14 200 cm3 (0,5 pies cúbicos)

▪    33-T0064/4 Juego para medición de la densidad relativa

▪    33-T0064/5 Dispositivo de vaciado de 25 mm



La versión de 33-T0063 ASTM también incluye:



▪    33-T0063/2  Juego de moldes para densidad relativa de 0,1 pie cúbico

▪    33-T0063/7 Juego de dos dispositivos de vaciado de 12,5 y 25 mm de diámetro.

   -    Peso aprox.:   33-T0063/A: 289 kg, 33-T0063:  310 kg



Nota:

Cada parte se puede pedir por separado

33-T0063 / A

Juego para ensayo EN de densidad relativa. 230 V, 50 Hz, 1 fase



33-T0063

Juego para ensayo ASTM de densidad relativa. 230 V, 50 Hz, 1 fase



33-T0063/Y

Juego para ensayo ASTM de densidad relativa.  220 V, 60 Hz, 1 fase



33-T0063/Z

Juego para ensayo ASTM de densidad relativa. 110 V, 60 Hz, 1 fase




33-T0063/7

Dispositivos de vertido de 2,5 y 25 mm de diámetro.
