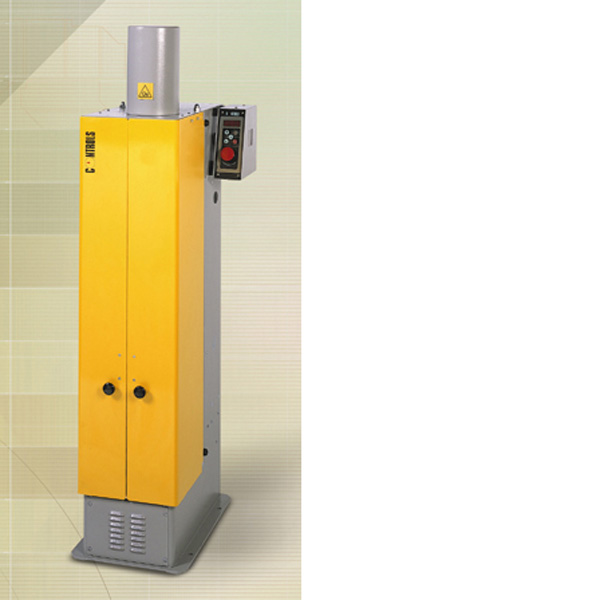

AUTOPROCTOR, compactador automático Proctor-CBR



ASTM D1883   ASTM D698     BS 1377:4    AASHTO T180    AASHTO T193   EN 13286-47







      DESCRIPCIÓN GENERAL



Este equipo proporciona una compactación uniforme completamente automática a un esfuerzo especificado, garantizando así resultados de ensayo repetibles y de esta forma, eliminar cualquier fatiga del operador durante los ensayos.



Esta máquina consiste esencialmente en un bastidor de acero robusto con un moto-reductor de velocidad y un mecanismo de elevación que asegura la uniformidad de la altura de caída ajustada a cada uno de los niveles del espécimen.



El mecanismo de recogido de la maza tiene un sistema de leva para la liberación a la altura exacta y está fabricado de material muy resistente para una larga vida útil sin problemas.

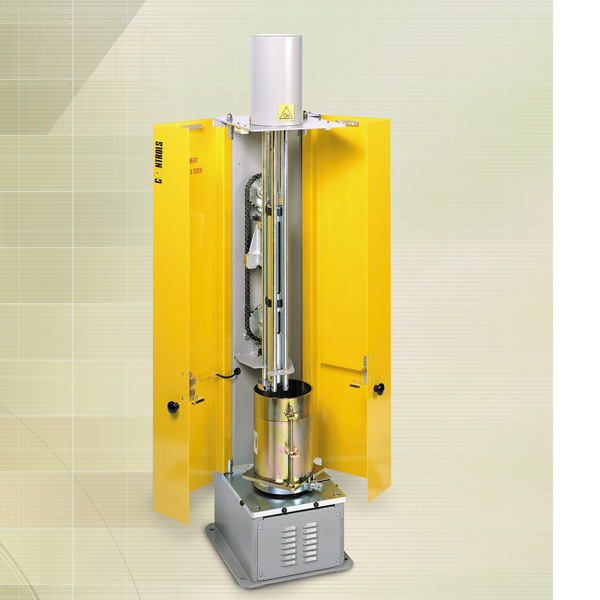

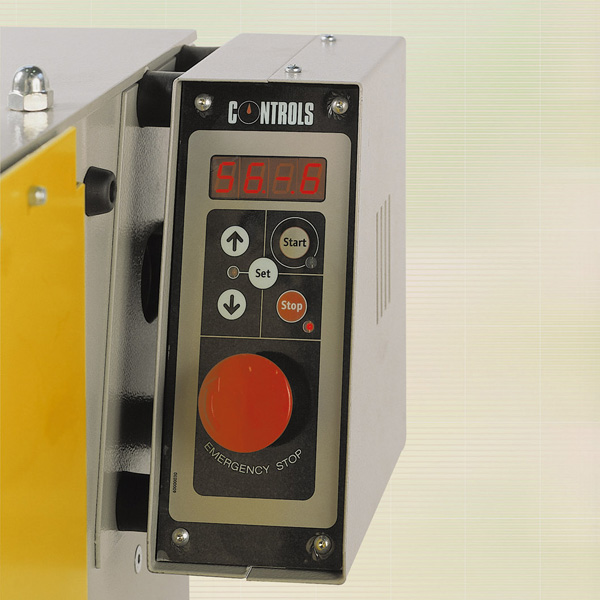

Los ciclos de compactación conforme a las normas mencionadas se puede configurar en el panel de control digital. El mecanismo interno está protegido por un par de puertas que detienen automáticamente la máquina cuando ésta se abre, conforme al requisito de seguridad CE.

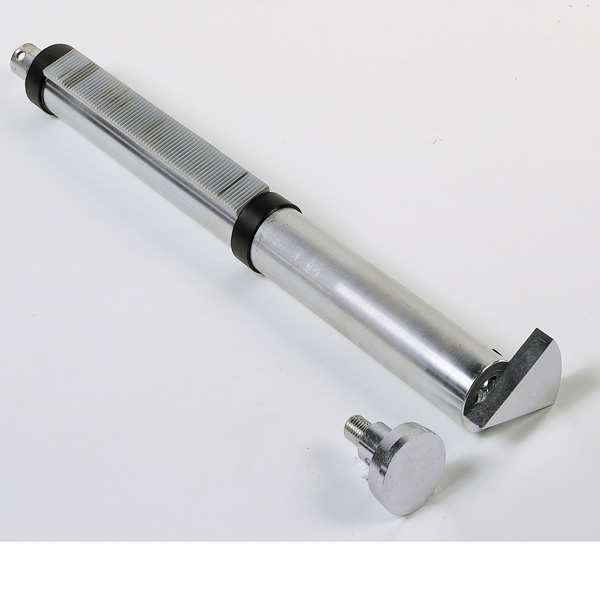

El compactador se proporciona con un mazo de 2495/4535 g con doble punta intercambiable, una de cara circular de 50,8 mm de diámetro para moldes de 4” y la otra de cara sectorial para moldes de 6" de diámetro que cumplen con las normas ASTM / AASHTO.



Es posible también,  convertir el compactador a las normas EN, BS y NLT (para moldes de 100 mm de diámetro solamente) simplemente sustituyendo el mazo estándar con el 33-T8500/2 (ver accesorios) y ajustando la altura de caída. Este compactador también puede utilizar moldes de otros fabricantes mediante una simple modificación de la base del molde para adaptarlo a la plataforma de compactación

Además, el compactador se puede encerrar en una cabina o gabinete de seguridad y reductor de ruido. Consulte la opción Actualización, modelo 33-T8500/XUP.





Nota

Están disponibles otros dos modelos de compactadores automáticos Proctor-CBR: Compactador automático programable universal, que también proporciona el golpe central requerido por las normas NF y RAV 2000, y el COMPACTO 33, compactador automático digital Proctor-CBR, conforme a las normas EN, ASTM, AASHTO, BS y NLT.









        CARACTERISTICAS PRINCIPALES



                   ▪   Control automático

                   ▪   Ciclos de compactación de acuerdo con las normas EN, ASTM, AASHTO, NLT, CNR-UNI

                   ▪   Ciclos de compactación programables por el usuario

                   ▪   Elementos de protección para la seguridad del operador (CE)

                   ▪   Gabinete para reducción de ruido disponible como opción

                   ▪   Consola digital táctil con pulsadores

                   ▪   Dispositivo único de elevación de la maza exclusivo que garantiza la altura de caída correcta

                   ▪   Fácil uso y mantenimiento

                   ▪   Diseño moderno y confiable para asegurar una larga vida de trabajo










    ▪   Para usar con moldes diámetro: de 100 a 102 y de 150 a 152,4 mm (4 "y 6")

    ▪   Caída del mazo o pisón seleccionable: 300, 305, 450 y 457  mm (ajustable)

    ▪   Velocidad de golpes: 30 golpes / min

    ▪   Potencia: 740 W

    ▪   Dimensiones totales:  521x403x1438 mm

    ▪   Peso aproximado: 140 kg




33-T8612

AUTOPROCTOR, compactador digital automático para Proctor-CBR. 230 V, 50 Hz, 1 fase



33-T8613

AUTOPROCTOR, compactador digital automático para Proctor-CBR. 220 V, 60 Hz, 1 fase



33-T8614

AUTOPROCTOR, compactador digital automático para Proctor-CBR. 110 V, 60 Hz, 1 fase




33-T8500/2

Mazo compactador de 50 mm de diámetro, 2491/4525 g de peso.




Gabinete de reducción del ruido y seguridad



33-T8500/XUP

Gabinete de seguridad y de reducción de ruido para compactadores automáticos serie COMPACTO 33-T8500 y 33-T8600



Descripción

Este armario es esencial para su uso en laboratorio conforme a las prescripciones CE. Al seleccionar esta opción, el compactador se suministra sin las protecciones de seguridad, el panel de control es instalado en la parte externa y el interruptor de seguridad va montado en la puerta del gabinete. Al abrir la puerta, la máquina se para automáticamente. La disposición completa (compactador y el gabinete), tiene que ser instalado en fábrica. Al hacer el pedido, el código del compactador deberá ir seguido por el código de esta opción. Ejemplo: modelo compactador 33-T8502 con 33-T8500/XUP.

          ▪  Dimensiones totales:   820x820x2165 mm

          ▪  Peso (sólo gabinete): 180 kg aprox.
