Penetrómetro dinámico ligero
DIN 4094
DESCRIPCIÓN GENERAL
Estos penetrómetro se utilizan para establecer el espesor de diferentes estratificaciones al investigar la idoneidad de un sitio para obras de construcción de puentes, carreteras u otro tipo de construcción.
En general si el suelo no está demasiado compacto, los ensayos de penetración con este aparato pueden llevarse a cabo a profundidades de alrededor de 8 a 12 m.

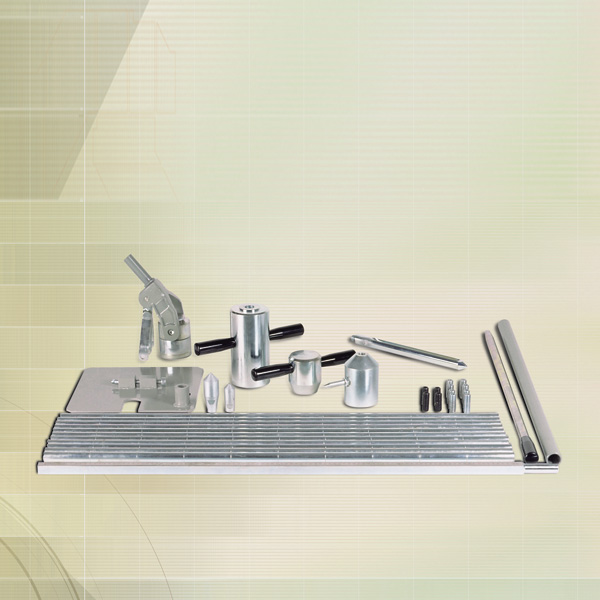

El aparato incluye:
- Yunque con varilla de accionamiento
- Mazo de 10 kg, caÃda de mazo: 50 cm
- 11 varillas de sondeo
- 1 varilla acanalada
- 2 puntas de sondeo a 90° de 500 y 1000 mm2
- Dispositivo de elevación para varillas de sondeo
- Acoplamientos o conexiones
- Maleta de transporte
- Dimensiones de maleta de transporte: 1160x370x220 mm
- Peso aproximado: 71 kg
 Penetrometro/01-0101-02_16_t0013.jpg)

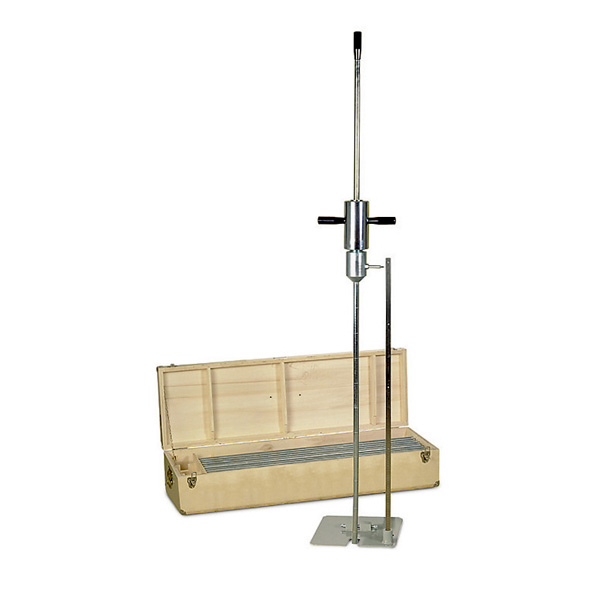

 Penetrometro/01-0102-02_16_t0013_assembled.jpg)
16-T0013
Penetrómetro dinámico ligero
Accesorios y partes de repuesto
16-T0013/8 Punta cónica de sondeo, área de 500 mm2; 25,2 mm de diámetro, ángulo de 90°
16-T0013/9 Punta cónica de sondeo, área de 1000 mm2; 35,6 mm de diámetro, ángulo de 90°
16-T0013/10 Punta cónica desechable de repuesto, área de 500 mm2 de superficie; 25,2 mm de diámetro, ángulo de 90°
16-T0013/11 Punta cónica desechable de repuesto, área de 1000 mm2 de superficie; 35,6 mm de diámetro, ángulo de 90°
16-T0013/L Dispositivo de elevación de varillas
16-T0013/4 Varilla de sondeo de 22 mm de diámetro.
16-T0013/6 Varilla acanalada para toma demuestras perturbadas
16-T0013/7 Niple roscado para conectar las varillas de sondeo
