Máquinas de banco de 50 y 100 kN para CBR, Marshall,
compresión de usos múltiples y ensayos de flexión en asfalto,
suelo, rocas, mortero, suelo-cemento y cemento
EN 12697-34 ASTM D1559 ASTM D5581 AASHTO T245 EN 12697-12
EN 12697-23 AASHTO T193 ASTM D6927
DESCRIPCIÓN GENERAL
CONTROLS incluye una serie de pequeñas y compactas máquinas de compresión que se pueden utilizar para varios ensayos:
- Ensayo CBR en suelos;
- Ensayos Marshall en asfalto;
- Ensayos uniaxial e inconfinados en suelos y rocas;
- Ensayos de compresión en muestras de concreto de bajo esfuerzo, cemento y muestras de suelo cemento;
- Ensayos de flexión en vigas, mortero, tejas y cualquier otra prueba de compresión o flexión realizadas bajo control de desplazamiento y /o carga con control de bucle cerrado dentro de la capacidad de la máquina.
Cada máquina se puede seleccionar dependiendo del tipo de ensayo y material:
- Máquinas MULTISPEED se utilizan generalmente para CBR, Marshall y ensayos de control de desplazamiento (ver máquinas básicas y avanzadas de ensayos MULTISPEED);
- Máquinas UNIFRAME se utilizan generalmente cuando se debe tener un control por Ãndice de carga (ver también UNIFRAME compacto y extendido para una descripción completa).
Consulte la siguiente tabla para seleccionar su máquina preferida en función del ensayo a realizar por lo general:
| Máquina de Ensayo | Ensayos a desarrollar | Normas correspondientes |
|
34-V01072;
|
CBR | EN 13286-47, ASTM D1883 |
| Marshall | EN 12697-34; ASTM D1559, D5581 | |
| Tracción Indirecta | EN 12697-23 | |
| Compresión inconfinada | ASTM D2166; BS 1337 | |
| Triaxial rápida | ASTM D2850; BS 1337 | |
| Ensayo de perforación en bloque de arcilla para suelos | UNI 9730-3 | |
| Tracción indirecta | EN 12697-12, 23; CNR 134 | |
|
70-T1082;
|
CBR | EN 13286-47, ASTM D1883 |
| Marshall | EN 12697-34; ASTM D1559, D5581 | |
| Tracción Indirecta | EN 12697-23 | |
| Compresión inconfinada | ASTM D2166; BS 1337 | |
| Resistencia a la flexión | ASTM D1635 | |
| Triaxial rápida | ASTM D2850; BS 1337 | |
| Compresión Uniaxial | ASTM D1633 | |
| Módulo de ruptura de piedra natural para construcción | ASTM C99, C880 | |
| Ensayo de perforación en bloque de arcilla para suelos | UNI 9730-3 | |
| Esfuerzo de flexión en vigas de concreto, concretos y tejas de barro * (* 70-T0108 / W y 70-T0109 / W solamente) | EN 12390-5, 491, 538; ASTM C78, C293; BS 1881: 118; NF P18-407; UNI 6133; UNE 83-305 | |
| Esfuerzo de flexión en prismas de mortero | EN 196; ASTM C348 | |
| Compresión de mezclas de mortero de bajo esfuerzo | ASTM C109 | |
| Tracción Indirecta | EN 12697-12 e 23; CNR 134 |
 prensas CBR/10-0401-04_multispeed_v107_naked.jpg)

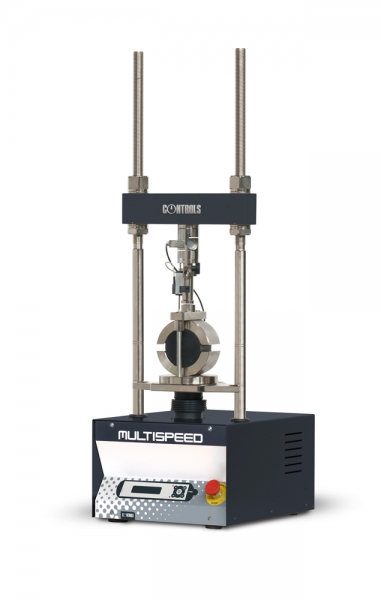

 prensas CBR/10-0402-04_t107_multispeed_marshall.jpg)

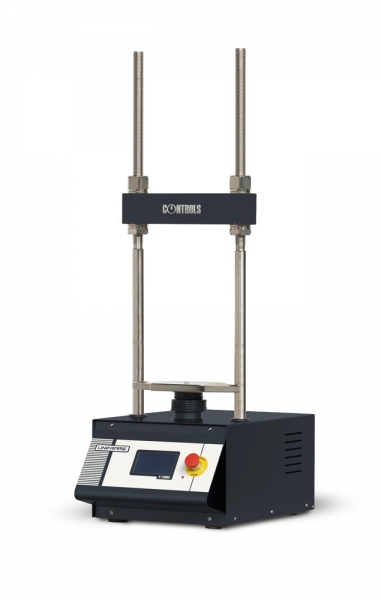

 prensas CBR/10-0403-04_uniframe_t108_naked.jpg)

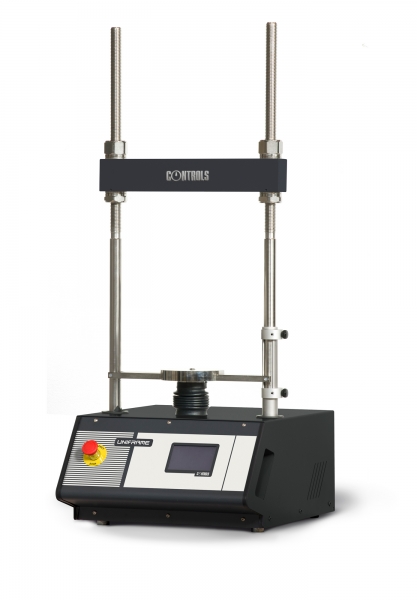

 prensas CBR/10-0404-04_uniframe_t108_w_naked.jpg)
| 34-V1072 | 34-V1172 | 70-T1082 | 70-T1182 | 70-T1192 | |
| Cap. de carga máx. (kN) | 50 | 50 | 50 | 50 | 100 |
| Velocidad mÃn. de ensayo (mm/min) | 0,2 | 0,05 | 0,05 | 0,05 | 0,05 |
| Velocidad max. de ensayo (mm/min) | 51 | 51 | 51 | 51 | 51 |
| Tipo de Control | Velocidad de desplazamiento viga transversal | Velocidad de desplazamiento viga transversal y retroalimentación transductor externo | Velocidad de desplazamiento viga transversal + retroalimentación transductor externo y velocidad de carga/esfuerzo | Velocidad de desplazamiento viga transversal + retroalimentación transductor externo y velocidad de carga/esfuerzo | Velocidad de desplazamiento viga transversal + retroalimentación transductor externo y velocidad de carga/esfuerzo |
| Velocidad de aproximación rápida (mm/min) | 25 | 40 | 40 | 40 | 40 |
| Potencia (W) | 800 | 800 | 800 | 800 | 500 |
| Recorrido máximo del pistón (mm) | 100 | 100 | 100 | 100 | 100 |
| Pantalla | - | pantalla táctil 240x128 | pantalla táctil 240x128 | pantalla táctil 240x128 | pantalla táctil 240x128 |
| Puerto descarga datos | - | LAN | LAN | LAN | LAN |
| Luz vertical máxima (mm) | 730 | 730 | 730 | 800 | 1040 |
| Luz horizontal máxima (mm) | 270 | 270 | 270 | 380 | 456 |
| Dimensiones totales (wxdxh) (mm) | 392x495x1213 | 392x495x1213 | 392x495x1213 | 500x570x1300 | 600x520x1830 |
| Peso aproximado (kg) | 65 | 65 | 65 | 110 | 165 |
34 - V1072
Máquina de ensayos de compresión digital MULTISPEED, 50 kN de capacidad con velocidad variable de 0,1 a 51 mm / min . 230V, 50 -60Hz , 1 fase
34 - V1074
Máquina de ensayos de compresión digital MULTISPEED, 50 kN de capacidad con velocidad variable de 0,1 a 51 mm / min, 110V, 60Hz , 1 fase.
34 - V1172
Máquina de ensayos de compresión automática MULTISPEED, 50 kN de capacidad, 4 canales integrados para la adquisición de datos y velocidad variable de 0,1 a 51 mm / min . 230V, 50 -60Hz , 1 ph
34 - V1174
Máquina de ensayos de compresión automática MULTISPEED, 50 kN de capacidad, 4 canales integrados para la adquisición de datos y velocidad variable de 0,1 a 51 mm / min . 110V, 60Hz , 1 ph
70-T1082
Máquina de ensayos a compresión automática autónoma UNIFRAME, 50 kN de capacidad, de 4 canales integrados de adquisición de datos para las pruebas de control de carga / desplazamiento. Versión compacta. 230V, 50-60Hz, 1 fase
70-T1084
Máquina de ensayos a compresión automática autónoma UNIFRAME, 50 kN de capacidad, de 4 canales integrados de adquisición de datos para las pruebas de control de carga / desplazamiento. 110V, 60Hz, 1 fase
70-T1182
Máquina de ensayos a compresión automática autónoma UNIFRAME, 50 kN de capacidad, de 4 canales integrados de adquisición de datos para ensayos por control de carga / desplazamiento. Versión compacta. 230V, 50-60Hz, 1 fase
70-T1184
Máquina de ensayos a compresión automática autónoma UNIFRAME, 50 kN de capacidad, de 4 canales integrados de adquisición de datos para ensayos por control de carga / desplazamiento. Versión ampliada. 230V, 50-60Hz, 1 fase
70-T1192
Máquina de ensayos a compresión automática autónoma UNIFRAME, 100 kN de capacidad, de 4 canales integrados de adquisición de datos para ensayos por control de carga / desplazamiento. Versión ampliada. 230V, 50-60Hz, 1 fase.
70-T1194
Máquina de ensayos a compresión automática autónoma UNIFRAME, 100 kN de capacidad, de 4 canales integrados de adquisición de datos para ensayos por control de carga / desplazamiento. 110V, 60Hz, 1 fase
