Prensa de carga manual para ensayo CBR en sitio





ASTM D1883   BS 1377:4       NF P94-078    AASHTO T193   UNI 10009





          DESCRIPCIÓN GENERAL

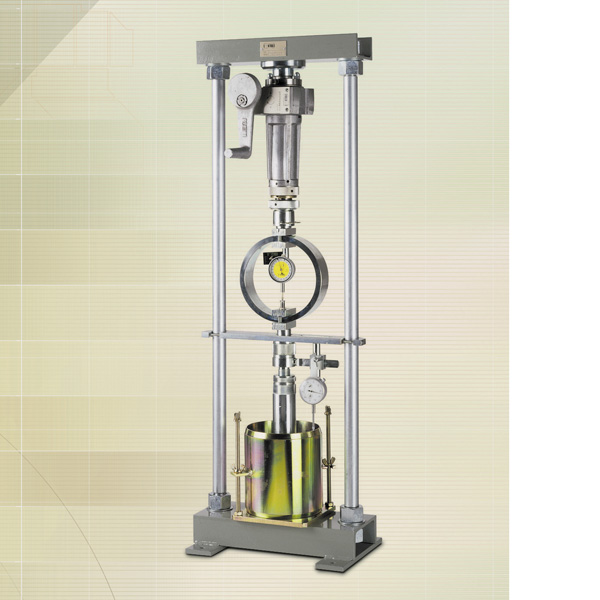

La máquina se caracteriza por ser un marco sencillo de dos columnas además de algunos componentes parte de la 34-T0115/A Conjunto de ensayo CBR en sitio. Este ensamble representa la solución más práctica y económica cuando el CBR deba realizarse en laboratorio y en sitio.



El conjunto comprende el marco de conversión 34-T0114, gato mecánico 34-T0112, el adaptador T0112/1, el anillo de carga 82-T1008, el pistón de penetración ajustable 34-T0103/1, el indicador de penetración 82-D1257 y el soporte ajustable para el dial 34-T0104/7.



El ensayo CBR se puede realizar también con los siguientes modelos de otras prensas de carga: Prensa de carga Multispeed, CBR; Máquina multipropósito de flexión y compresión; Prensa de carga motorizada para CBR; Prensa de carga manual para ensayo de CBR en sitio.



                   ▪   Carga máxima:         40 kN

                   ▪   Dimensiones aprox: 360x240x1060 mm.

                   ▪   Peso aproximado:     55 kg



Descripción

Se utiliza para la determinación in situ de la capacidad soportante de los suelos utilizados en la construcción de carreteras. El conjunto completo está alojado en una caja de transporte fuerte e incluye:

34-T0112 *

Gato mecánico de 50 kN de capacidad. Peso 8,5 kg

34-T0112 / 1 *

Asientos de balines para 34-T0112. Peso 1 kg

82-T1008 *

Anillo de carga de 40 kN de capacidad. Peso 4 kg

34-T0103 / 1 *

Pistón de penetración CBR ajustable. Peso 2,2 kg

34-T0104 / 7 *

Porta-reloj comparador ajustable

34-T0115 / 3

Juego de 3 varillas de extensión y adaptadores. Peso 33 kg

34-T0115/41

Conjunto de barra Datos incluyendo dos soportes del trípode y una barra de aluminio de 1220 mm de longitud. Peso 7 kg

82-D1257 *

Reloj comparador para penetración, 30x 0,01 mm

34-T0115 / 5

9 kg de sobre-peso ranurado

34-T0115 / 6

4,5 kg de sobre-peso ranurado

34-T0115 / 7

4,5 kg de peso suplemento anular



* Los artículos para su uso con el 34-T0114 para crear una prensa de carga de laboratorio para CBR que funcione manualmente.



Peso total aprox:. 70 kg



Todos los artículos anteriores también se pueden comprar individualmente.










34-T0114/A

Prensa mecánica de carga para ensayo CBR en sitio, 40 kN de capacidad, de accionamiento manual.


34-T0114

Marco de Conversión para convertir el 34-T0115 / A en una prensa  de carga para CBR operada manualmente para uso en laboratorio. Peso total (incluyendo las piezas identificadas con asterisco) del grupo 34-T0115 / A): 55 kg aprox.
