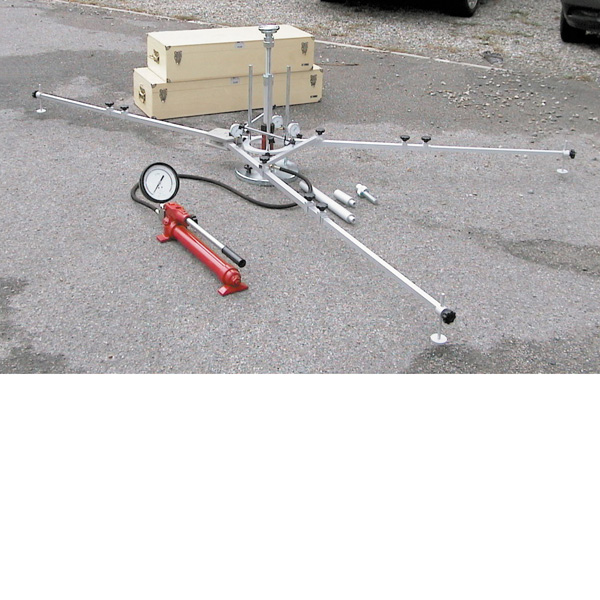

Conjunto de ensayo de placa – 300 mm de diámetro, Método Suizo







      DESCRIPCIÓN GENERAL



Se utiliza para estimar la capacidad soportante de un suelo bajo condiciones de carga en el campo sobre los componentes de pavimentos flexibles.

Las dimensiones relativamente pequeñas del aparato y su peso ligero (68 kg en total) hacen que sea muy fácil de usar y de mover de un lugar a otro. El puente de medición está hecho de aleación de aluminio, es muy ligero y tiene extensiones telescópicas para que pueda ser colocado en pocos minutos con el mínimo esfuerzo.



El control de carga a distancia y el indicador están están montados en la bomba y no es necesario ir cerca del plato para el registro de la carga. Las deformaciones se miden con tres indicadores de carátula.

Este sistema es muy similar al “Conjunto de ensayo de placa – 300 a 760 mm de diámetro” y “Conjunto de ensayo de placa – 300 mm de diámetro”.












   ▪    Cilindro de carga de 100 kN de capacidad.

   ▪    Rango del manómetro: 0 a 0,8 MN/m2

   ▪    Tres diales indicadores de 30 mm de recorrido y 0,01 mm  de división

   ▪    Dimensiones cajas de ransporteSoportes ajustables para los relojes indicadores

        1).  1080x360x200 mm

        2).  920x360x200 mm

   ▪    Peso total : 68 kg aproximadamente






35-T0121

Equipo de ensayo Placa de carga de 100 kN de capacidad, plato de carga de 300 mm de diámetro.
