Mazos y moldes para compactación Proctor, NLT/UNE
NLT-108/091 UNE 103-500
DESCRIPCIÓN GENERAL
Se utiliza para determinar la relación entre el contenido de humedad y densidad de un suelo compactado.
Los moldes incluyen collar, cuerpo del molde y placa base.
Los mazos están provistos de un manguito guÃa con orificios de ventilación. Hecho todo en acero cromado
La compactación, preferiblemente debe ser llevada a cabo en compactadores automáticos.
Para obtener más información, consulte AUTOPROCTOR, compactador automático de Proctor-CBR. Para la extracción de las muestras de suelo del molde puede ser apropiado usar el Extractor de Espécimen Universal. Ver accesorios.

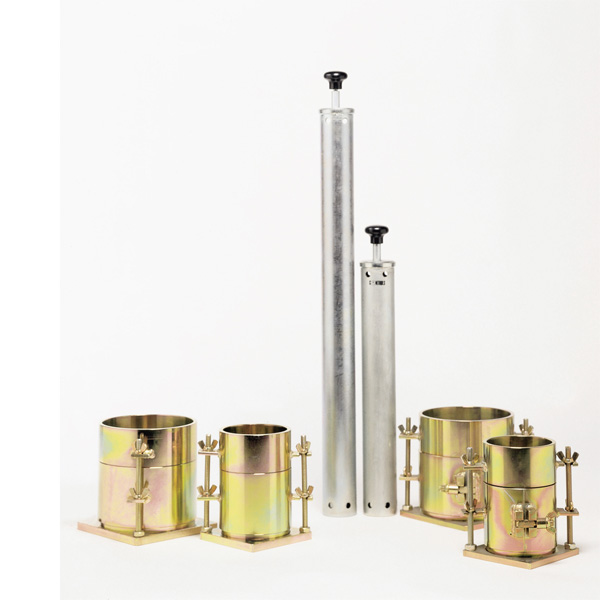

 COMPACTACION PROCTOR/24-0401-01_1_compaction_equipment.jpg)
Moldes
| Código 33- | Norma | Capacidad (cm3) | Diámetro interno (mm) | Altura del cuerpo (mm) | Peso aproximado (kg) |
| T0070/C | UNE | 1000 | 102 | 122,4 | 7 |
| T0070/C3 | UNE | 1000 | 102 | 122,4 | 8 |
| T0071/C | NLT | 2320 | 152,4 | 127 | 10 |
| T0071/C3 | NLT | 2320 | 152,4 | 127 | 10 |
Mazos
| Código 33- | Norma | Diámetro del mazo (mm) | Altura de caÃda libre (mm) | Peso del mazo (kg) | Peso (kg) |
| T0075 | UNE | 50,8 | 305 | 2,49 | 3 |
| T0076 | NLT | 50,8 | 457,2 | 4,54 | 5,3 |
33-T0070/C
Molde Proctor estándar, 102 mm de diámetro.
33-T0070/C3
Molde Proctor estándar dividido, 102 mm de diámetro.
33-T0071/C
Molde Proctor Modificado, 152,4 mm diámetro
33-T0071/C3
Molde Proctor Modificado dividido, 152,4 mm diámetro
33-T0075
Mazo Proctor estándar, 50,8 mm de diámetro, peso 2,49 kg.
33-T0076
Mazo Proctor modificado, 50,8 mm de diámetro, peso 4,54 kg.
