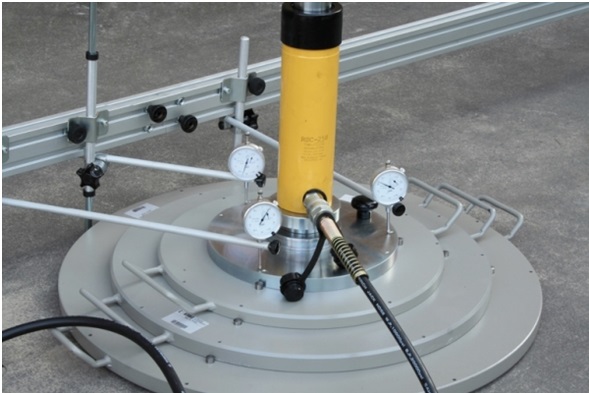

Conjunto de ensayo de placa – 300 a 760 mm de diámetro





BS 1377:9    ASTM  D1194     ASTM  D1195     ASTM  D1196     CNR 92    CNR 146







       DESCRIPCIÓN GENERAL



Estos métodos se utilizan para calcular la capacidad soportante de un suelo bajo condiciones de carga en campo utilizando una placa de carga específica y una profundidad de empotramiento (ASTM D1194), pero además, para los ensayos de carga de los suelos y componentes de pavimentos flexibles para su uso en la evaluación y diseño de pavimentos de aeropuertos y autopistas (ASTM D1195, D1196, BS 1377, CNR 92, CNR 146, DIN 18134).

La capacidad de carga de este sistema es de 200 kN. Para aplicaciones que requieren mayor capacidad ver “Sistema de carga de 500 kN de capacidad”.







      PRINCIPALES CARACTERISTICAS



              ▪    Recorrido de pistón de 200 mm, para satisfacer fácilmente el sistema de carga de reacción

                    (camiones o similares)

              ▪    Bomba de dos velocidades para acelerar la carrera del émbolo o pistón

              ▪    Opción de pantalla digital para una mejor resolución y lectura fácil de la carga

              ▪    Puente de medición extremadamente rígido de aleación de aluminio ligero.

              ▪    Se suministra con certificado de calibración y de conformidad

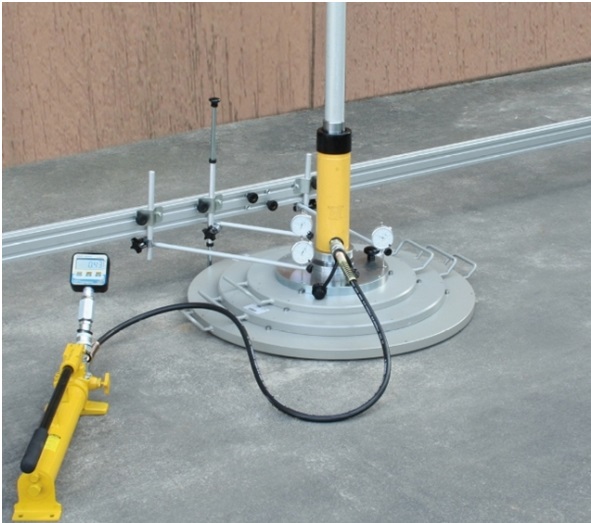

Equipo de ensayo

Todos los modelos comprenden:



   ▪    Placas de carga de 300, 450, 600 y 760 mm de diámetro.

   ▪    Cilindro de carga de 200 kN de capacidad con bomba manual de dos velocidades con manguera y acoplamientos

   ▪    Tres diales indicadores de 30 mm de recorrido de 0,01 mm

   ▪    Soportes ajustables para los relojes indicadores

   ▪    Manómetro de 0 a 200.00 kN de rango, divisiones de 10 N (o transductor de desplazamiento y Datalogger  para el modelo electrónico)

   ▪    Barra de referencia de aluminio de 5,5 m de longitud

   ▪    Asiento esférico superior

   ▪    Conjunto de barras de extensión

   ▪    Maletín tipo carrito para sistema de carga, plato de 300 mm y accesorios.

   ▪    Caja de madera para barra de referencia de aluminio y otros accesorios

   ▪    Paleta de madera para placas de carga



Especificaciones:

   ▪    Diámetro de placa: 300, 450, 600 y 760 mm.

   ▪    Carga máxima: 200 kN

   ▪    Dimensiones de las cajas:

             Caja tipo carrito: 800x480x500 mm, peso 50 kg.

             Caja de madera para puente de medición de 1620x310x125 mm, peso:  27 kg.

             Paleta de madera de 950x950x200 mm para placas de carga de 450, 600 y 760 mm de diámetro, peso:  200 kg.

   ▪    Peso total (incluye cajas de transporte): 277 kg aproximadamente






35-T1173/D

Equipo de ensayo Placa de carga de 200 kN de capacidad, indicador digital de presión de 0 a 200 kN, resolución 10 N, incluye tres indicadores y platos de carga de 300, 450, 600 y 760 mm. Conforme a las normas ASTM, BS y CNR



35-T1173/E

Equipo de ensayo Placa de carga de 200 kN de capacidad, indicador digital de presión de 0 a 200 kN, resolución 10 N, incluye tres transductores de desplazamiento y platos de carga de 300, 450, 600 y 760 mm. Datalogger operado por batería. Conforme a las normas ASTM, BS y CNR
