Penetrómetro dinámico de cono (PDC) TRL*





 ASTM D6951







                DESCRIPCIÓN GENERAL





Este aparato, originalmente desarrollado por el TRL*-Transport Research Laboratory del Reino Unido, ha sido diseñado para una rápida medición in-situ de las propiedades estructurales de pavimentos de carreteras construidos con materiales no consolidados.



Las mediciones continuas se pueden hacer hasta una profundidad de aproximadamente 850 mm o, cuando se utilicen ejes de extensión, a una profundidad máxima recomendada de 2 m. Si las capas pavimentos tienen distintas resistencias se pueden identificar los límites y determinar el espesor de las capas.



Se han establecido correlaciones en trabajos anteriores  (Van Vuuren, Klein y Van Herden, Smith y Pratt) entre las mediciones con el penetrómetro TRL y el valor CBR (California Bearing Ratio) de manera que los resultados pueden ser interpretados y comparados con las especificaciones de CBR.

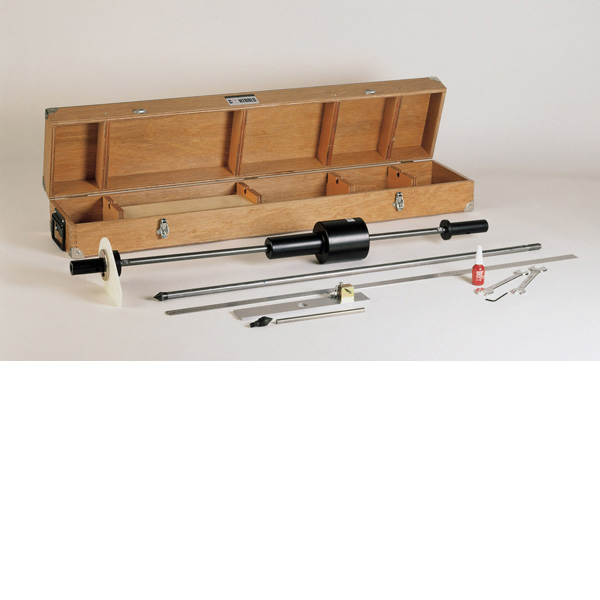

El  penetrómetro 16-T0012/A incluye:

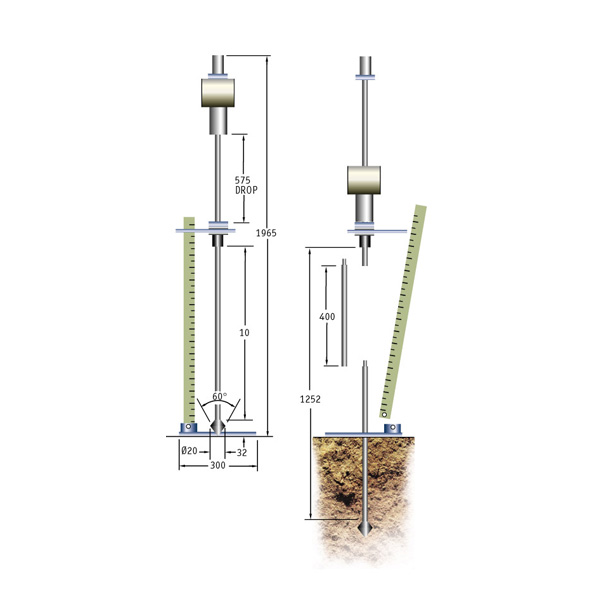

      ▪    Masa de 8 kg  en caída desde una altura de 575 mm

      ▪    Yunque con varilla de accionamiento

      ▪    Varilla de penetración con cono de 60°, 20 mm de diámetro.

      ▪    Dos llaves inglesas AF de 13-17 mm, palanca de mano, llave hexagonal AF de 3 mm y botella de adhesivo



Todo contenido en un maletín de transporte.



      ▪    Dimensiones de la caja: 1200x350x200 mm aprox.

      ▪    Peso aproximado: 30 kg




16-T0012/A

Penetrómetro dinámico de cono (PDC) TRL




Repuestos



16-T0012/1

Cono de 60 ° de recambio



16-T0012/2

Eje de extensión superior



16-T0012/3

Eje de extensión inferior



16-T0012/4

Conjunto de varillas de extensión



16-T0012/5

Adaptador de yunque de repuesto



16-T0012/6

Protección de asa



16-T0012/7

Asa



16-T0012/8

Mango de martillo



16-T0012/9

Eje estándar
