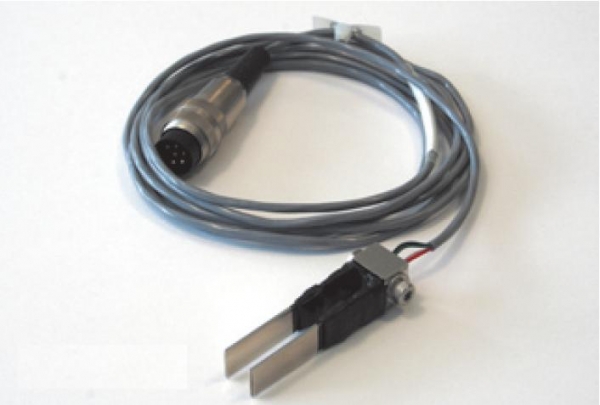

Transductores de desplazamiento para medir la abertura de grieta







EN 14651







           DESCRIPCIÓN GENERAL

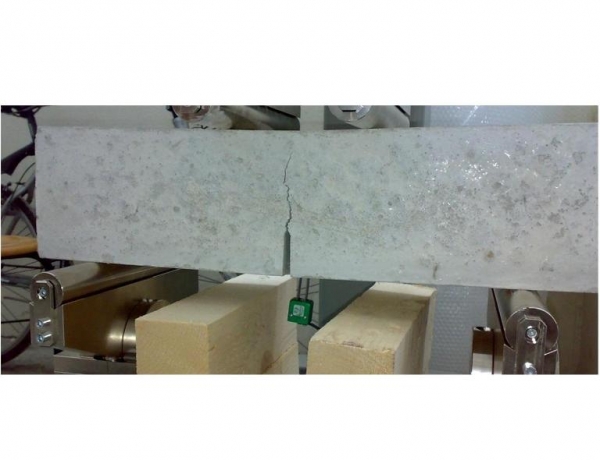

Este transductor se utiliza para determinar el Desplazamiento de la Abertura de la boca de la Grieta (CMOD) conforme a EN 14651. El transductor debe colocarse sobre la muesca aserrada previamente en el espécimen de ensayo. El espécimen debe ser cargado por medio de un marco de flexión adecuado como, por ejemplo, nuestro modelos 50-C1201/FR o 50-C1601/FR y una consola de control capaz de aplicar la carga bajo control de desplazamiento como nuestro modelo Advantest 9 o MCC MULTITEST.



Todas los ensayos deben realizarse bajo el control de desplazamiento. Esta es la razón del por qué proponemos el ADVANTEST 9 50-C9842 o las consolas de Control MCC Multitest 50-C8422/M. Consulte MCC, consola de control multifuncional y el  ADVANTEST 9, consola de control Servo-hidráulica,






     â–  Capacidad de medición: 5 (3 a 8) mm

     â–  Salida Nominal:  2,5 mV/V (5000 x 10-6  de deformación)

     â–  Sensibilidad: 1000 x 10-6 de deform./mm

     â–  No linealidad: 1% RO

     â–  Margen de temperatura: 0 °C a 40 °C

     â–  Resistencia de entrada/salida: 350 ohm

     â–  Voltaje recomendado de salida:  inferior a 2 V

     â–  Tensión de exitación admisible: 10 V

     â–  Cable de entrada/salida: 3 mm diámetro, 0,09 mm2, cable de 4 hilos, 2 m






Configuración para marco de flexión 50-C1201/BFR para EN 14651 (ensayo CMOD)

82-P0331/E

Transductor de desplazamiento de alta precisión para medir el Desplazamiento de Abertura de la Punta de la Grieta (CTOD) y Desplazamiento de Abertura de la boca de la Grieta (CMOD).

50-C1201/BFR

Marco de flexión de 100 kN de capacidad, completo con celda de carga y kit de conexión para consola de control independiente. No incluye barras soporte.

50-C1200/8B

Set de soportes superior e inferior para ensayos de carga al centro y carga a los tercios de vigas de concreto hasta de 200x200x800 mm, de acuerdo con EN 12390-5 y ASTM C78, C1609, C1018, EN 14488-3, EN 14651.  Dimensión de las barras: 30 mm de diámetro x 300 mm de largo.



Configuración para marco de flexión 50-C1601/FR para EN 14651 (ensayo CMOD)

82-P0331/E

Transductor de desplazamiento de alta precisión para medir el Desplazamiento de Abertura de la Punta de la Grieta (CTOD) y Desplazamiento de Abertura de la boca de la Grieta (CMOD).

50-C1601/FR

UNIFLEX 300, marco de flexión universal de estructura abierta de 300 kN de capacidad, completo con kit de conexión para consola de control independiente.

50-C1601/1B

Set de soportes superior e inferior para ensayos de carga al centro y carga a los tercios de vigas de concreto hasta de 200x200x800 mm, de acuerdo con EN 12390-5 y ASTM C78, C1609, C1018, EN 14488-3, EN 14651.  Dimensión de las barras: 30 mm de diámetro x 300 mm de largo.

50-C1601/KIT

Set de 4 piezas distanciadoras de 68 mm de diámetro x 42 mm de alto y 2 platos base para el ajuste de la luz vertical.




82-P0331/EI

Cintas de fijación para transductor P0331/E, 20 piezas
