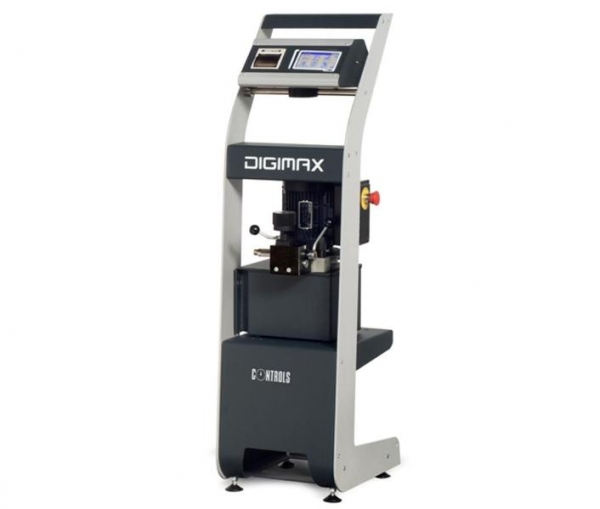

DIGIMAX SMART Line, medidor digital semi-automático







            DESCRIPCIÓN GENERAL



Introducción

El sistema de control Digimax para la conexión a marcos de ensayo a compresión y flexión, que incluye la unidad de potencia hidráulica, la válvula de control de flujo y el sistema de medición digital, ha sido diseñado para conectarlo e integrarlo a todos nuestros modelos de marcos de compresión y flexión desde 100 hasta 5000 kN obteniendo un rendimiento muy aproximado a los de los sistemas de ensayo automáticos.



Muy a menudo, puede ser conveniente actualizar una vieja máquina de compresión, en sustitución, por ejemplo, un viejo manómetro y la bomba, con una consola de control moderno y mucho más exacto como nuestro Digimax Smart-Line. Esta aplicación requiere un transductor de presión adecuado y cable de conexión. Ver Transductores de presión



Descripción

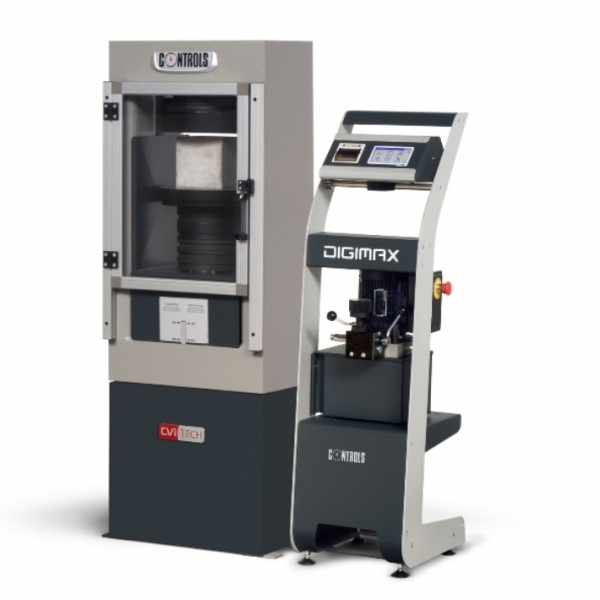

El Sistema Digimax generalmente se propone como parte de las máquinas de compresión  (DIGIMAX, Máquina semiautomática EN para ensayos de cubos, cilindros y bloques), (DIGIMAX, Máquina semiautomática ASTM para ensayo de cilindros), (DIGIMAX, Máquina semiautomática para cilindros, cubos y bloques), pero también está disponible como una consola de control independiente. Las dos soluciones son técnicamente idénticas y pueden seleccionarse conforme a los requerimientos del cliente: la primera solución es más económica y compacta, la segunda es más ergonómica y flexible siendo posible moverlo para fácilmente fijarlo a otro marco en el laboratorio y también es útil como una actualización de un antiguo marco de compresión con una consola de control mucho más precisa y moderna.



El sistema Digimax puede ser mejorado en fábrica con un bloque de distribución para la conexión y control no simultáneo de un segundo marco compatible. Además, el panel frontal de la unidad de pantalla está diseñado para poder incorporar una impresora serial, programada para imprimir todos los resultados de ensayo y trazar la curva de Carga/Tiempo. Ver opciones de mejora.



El Sistema Digimax puede ser completado, como opción, con el software para PC, Data Manager (nueva versión compatible sólo con unidades SMART LINE) para la adquisición en tiempo real y gestión de datos de ensayo. Ver Accesorios.

Como se especifica, los marcos de ensayo a compresión y flexión tienen que seleccionarse conforme a la norma a utilizar y a la forma y dimensiones del espécimen.





             PRINCIPALES CARACTERISTICAS



       ■  Aplicación exacta de la tasa de carga

       ■  Alto rendimiento en ensayos: hasta 40 ensayos de compresión por hora.

       ■  Sistema digital avanzado con unidad de pantalla táctil.

       ■  Conectable a un segundo marco  (como opción).

       ■  Compatible con el programa Data Manager 82-SW/DW (nueva versión compatible con unidades

           SMART LINE)

       ■  Puede conectarse a cualquier marca de bastidor de ensayos de accionamiento hidráulico

       ■  Facildades de registro de hasta 10 perfiles de ensayo para cada canal permitiendo un inicio de

           ensayo rápido y fácil.
















Características del sistema de Control Digimax



Bomba:

   ■   Bomba de dos etapas: centrífuga de baja presión para una alta entrega para aproximación rápido e interruptor

        automático de multi-pistón radial de alta presión para carga.

   ■   Motor AC de 720 W

   ■   Máxima presión de trabajo:  650 bar.

   ■   Conexión a un segundo marco como opción



VALVULA PROPORCIONAL, CONTROL MANUAL

   ■   El sistema compensado mantiene la tasa de carga preestablecida durante todo el ensayo y requiere la

        intervención del operador sólo ocasionalmente sobre la válvula de control.



HARDWARE

   ■   Canales analógicos de alta resolución/estabilidad 132 000 puntos

   ■   Pantalla gráfica del tipo pantalla táctil de 240x128 pixeles, iconos impulsados mostrando figuras y diagramas

   ■   Gran capacidad de almacenamiento en dispositivo USB pen drive de datos descargables a la PC.

   ■   Puerto Ethernet para la comunicación con la PC.

   ■   Impresora gráfica integrada como opción.



FIRMWARE

   ■   Despliegue en pantalla simultáneamente de carga, esfuerzo, tasa de carga real y gráfico

        de carga/tiempo en tiempo real.

   ■   Conexión LAN para PC para la transmisión, en tiempo real, durante la carga, de los valores

        de carga y tiempo.

   ■   Fácil actualización del firmware a gtravés del puerto Ethernet.

   ■   Manejo de memoria con despliegue de ensayos almacenados en USB, descarga de datos a

       impresora interna o PC, borrado de un solo ensayo o   reseteo de la memoria completa.

  ■   Procedimiento de calibración de multi-coeficiente con almacenaje automático de datos sin

       edición manual (usando una apropiada celda de carga y una unidad de lectura.

  ■   Facilidades de registro de hasta 10 procedimientos de ensayo para cada canal incluyendo:

       tipo de ensayo (por ejemplo, compresión, flexión,   tracción indirecta), tamaño de muestra y forma,

      tasa de carga, norma en uso y otra información general. Cada uno de los procedimientos de ensayo

      almacenados puede ser activado por defecto para ahorrar tiempo.

  ■   Compatible con programa Data Manager, nueva versión adaptada a los requerimientos de

       laboratorios de materiales de construcción, gestión, visualización y adquisición de datos en tiempo real.

  ■   Programa de gestión en tiempo real para la actualización y descarga de ajustes a/desde la PC:

       parámetros PID, configuración de canal,   valores de calibración (opcionales).

  ■  12 lenguajes, selección de unidades de medición, etc.

  ■   Protector de pantalla.



ESPECIFICACIONES FISICAS

  ■   Dimensiones totales:  (hxlxd)  1292x350x450.

  ■   Peso aproximado:   80 kg.




50-C10B02

DIGIMAX SMART Line, consola de control semi-automático para la conexión a un marco de ensayo. 230 V, 50 Hz, 1 ph.



50-C10B03

DIGIMAX SMART Line, consola de control semi-automático para la conexión a un marco de ensayo. 220 V, 60 Hz, 1 ph.



50-C10B04

DIGIMAX SMART Line, consola de control semi-automático para la conexión a un marco de ensayo. 110 V, 60 Hz, 1 ph.




MARCOS DE COMPRESION

Marcos de compresión para ASTM C39, AASHTO T22

Marcos de compresión para EN 12390-4, EN 772-1

Marcos de compresión - Utilidad general

Marcos de ensayo de cemento compresión-flexión



MARCOS DE FLEXION

Marco de flexión de vigas estándar, 100 kN de capacidad.

Marco de flexión Universal, 100-150 kN de capacidad.

Marco de flexión Universal de 150 kN de capacidad con claro vertical ajustable



Software para PC DATA MANAGER




Normas

Las siguientes normas refieren esencialmente a la ejecución del procedimiento de ensayo (p. ej. Tasa de carga, aplicación de carga, exactitud, etc..) así como requisitos mecánicos y físicos del marco de ensayo el cual será seleccionado de acuerdo a la Norma en uso, la forma y las dimensiones y la resistencia esperada de los especímenes.



     ■  EN 12390-3  Compressive strength of test specimens

     ■  EN 12390-4  Specification for compression testing machine

     ■  EN 12390-5  Flexural strength of test specimens

     ■  EN 12390-6  Tensile splitting strength of test specimens

     ■  EN 1338        Concrete paving blocks

     ■  EN 1339        Concrete paving flags

     ■  EN 1340        Concrete kerb units

     ■  EN 196-1      Determination of cement strength

     ■  EN 772-1      Determination of compressive strength of masonry units (blocks)



     ■  ASTM C39   Compressive strength of cylindrical concrete specimens

     ■  ASTM C78    Flexural strength of concrete. Third point loading

     ■  ASTM C293  Flexural strength of concrete. Center point loading

     ■  ASTM C496   Splitting tensile test of cylindrical concrete specimens

     ■  AASHTO T22  Compressive strength of cylindrical concrete specimens




Opción segundo marco

50-C10B/2F

Mejora de la máquina para la conexión y control de un segundo marco. Selección de marco mediante palanca manual



Impresora gráfica ( a ser instalada en fábrica)

50-C10B/PR

Mejora para la línea de unidades DIGIMAX, PILOT y AUTOMAX SMART al incorporarle una impresora gráfica serial en el panel frontal permitiendo también la graficación carga/tiempo al final del ensayo.

Especificaciones:

     ■  Impresión muy silenciosa

     ■  Alta velocidad: 50 mm/seg

     ■  Alta resolución:  203 dpi= 8 puntos/mm

     ■  Ensayo soporte e impresión gráfica

     ■  Fácil mantenimiento con auto-diagnóstico

     ■  Ancho papel:  57,5 mm
