DIGIMAX, Máquinas de ensayo semi-automáticas EN

para cubos, cilindros y bloques


EN 12390-4



          DESCRIPCIÓN GENERAL


Introducción
Esta nueva generación de máquinas de ensayo de compresión Digimax Compact Line son ideales para laboratorios comerciales y de control de producción para el ensayo de cubos, cilindros y bloques.Se le pueden ajustar accesorios para el desarrollo de otros ensayos. Ver Accesorios.
La máquina Digimax Compact Line se compone esencialmente de las siguientes partes:

Marco o bastidor
Un marco soldado de cuatro columnas de alta rigidez probado para cumplir estabilidad según la norma EN 12390-4.
Asiento esférico de alto desempeño en baño de aceite para lubricación, lo que permite una alineación inicial libre al contacto inicial con el espécimen y el bloqueo automático hasta al final del ensayo.

Platos de compresión
Las máquinas Serie 50-C46xxx y 50-C56xxx están equipadas con platos de 300 mm de diámetro los cuales son apropiados para el ensayo de cilindros de hasta 160 mm de diámetro x 320 mm y cubos de hasta 200 mm.
Para ambas, la dureza superficial es 55HRC, tolerancia de planicidad de 0,03 mm. Certificado trazable de dureza superficial disponible a petición. Ver opciones de Mejora.
Las máquinas Serie 50-C47xxx y 50-C57xxx están equipadas con platos rectangulares 310 x 510 mm que son adecuados para ensayos de cilindros hasta 160mm de diámetro x 320 mm, cubos hasta 200 mm y bloques.
La dureza superficial es 55HRC (600 HV) y la tolerancia de planicidad 0,05 mm.  Certificado trazable de dureza superficial disponible a petición. Ver opciones de Mejoras.

Unidad hidráulica y motor.
Bomba de doble etapa: baja presión/alta entrega para aproximación rápida del pistón y presión alta/bajo volumen para etapa de carga. Dotado con una válvula proporcional de presión compensada especial para el control manual de la tasa de carga que requiere la intervención del operador sólo ocasionalmente.

Unidad de lectura Digimax
Hardware
132.000 puntos de resolución efectiva, tres canales, pantalla táctil con display gráfico de 240 x 128 pixel, velocidad de muestreo 50/seg, gran capacidad de almacenamiento en USB pen drive, datos de ensayo descargables a PC, puerto Ethernet, software de gestión en tiempo real (opcional, ver accesorios 82-SW/DM DATAMANAGER)
Firmware
Visualización simultánea de la carga específica, tasa real de carga y gráfico de carga/tiempo; conexión LAN para PC; gestión avanzada de memoria; calibración por multi-coeficiente.
Facilidades de registro de hasta 10 perfiles de ensayo por cada canal incluyendo el tipo de ensayo (por ejemplo, compresión, flexión, tracción indirecta), tamaño y forma del espécimen, razón de carga, norma en uso y otra información general. Cada uno de los perfiles de ensayo registrados se pueden recuperar de forma automática para ahorrar tiempo

Características de seguridad
Incluye: Válvula de presión máxima para evitar la sobrecarga de la máquina; interruptor de final de carrera; botón de parada de emergencia; protector de puerta delantera y trasera con fragmento transparente.



           CARACTERISTICAS  PRINCIPALES


Opción de control. Interfaz de usuario doble basada en pantalla y PC.
Exactitud Clase I (EN) y Clase A (ASTM) desde el 10 % de la escala completa. A petición desde el 1 % con el procedimiento de calibración especial. Ver opciones de Mejora.
Compatible con el nuevo, intuitivo e inteligente software DATA MANAGER. Muy fácil de usar, con muchas funciones, totalmente flexibles, abiertao a las comunicaciones de red.
Bomba hidráulica de doble etapa con aproximación rápida y control de flujo de aceite preciso. Permite un alto rendimiento de ensayos exactos (hasta 40 por hora).
Control opcional de un segundo marco. Selección de marco activo vía palanca manual.
Como Opción impresora gráfica interna incluyendo graficación Carga/Tiempo.
Connección a red de laboratorio vía puerto LAN.
Permite la verificación remota de configuración y desempeño. Para el fácil control de fallos inesperados.
Facilidades de registro de hasta 10 perfiles de ensayo por cada canal permitiendo un inicio de prueba rápido y fácil












Para Cubos y cilindros según EN 12390-4



Modelos 50-

C46B02

C46B03

C46B04

C56B02

C56B03

C56B04

Capacidad (kN) 2000 3000
Dimensiones Platos (mm) 300 diámetro 300 diámetro
Recorrido pistón (mm) 50 50
Luz vertical máx.  (mm)* 350 350
Luz horizontal (mm) 350 370

Para especímenes:

Cubos  (cm)

Cilindros (cm):

10, 15, 20

10x20, 15x30, 16x32

10, 15, 20

10x20, 15x30, 16x32

Dimensiones totales (lxdxh) mm 920x440x1030 1010x495x1100
Peso aprox. (kg) 630 1021

* A ser ajustado utilizando las piezas distanciadoras apropiadas. Ver accesorios



Para Cubos, Cilindros y Bloques según EN 12390-4 y EN 772-1

Modelos 50-

C47B02

C47B03

C47B04

C57B02

C57B03

C57B04

Capacidad 2000 3000
Dimensiones de platos (mm) 310x510 310x510
Recorrido pistón (mm) 50 50
Luz vertical máx.  (mm)* 350 405
Luz horizontal (mm) 350 370

Tamaño especímenes:

cubos (cm)

cilindros dia.x h (cm)

bloques

10,15,20

10x20, 15x30, 16x32

dentro dimensiones del plato

10,15,20

10x20, 15x30, 16x32

dentro dimensiones del plato

Dimensiones totales (lxdxh) mm 920x600x1030 1010x625x1100
Peso aprox. (kg)

* A ser ajustado utilizando las piezas distanciadoras. Ver accesorios




Para Cubos y Cilindros según EN 12390-4



2000 kN de capacidad

50-C46B02. Máquina de compresión DIGIMAX Compact-Line Semi-Automática, 2000 kN de capacidad para cubos hasta de 200 mm y cilindros hasta un diámetro de 160 mm x 320 mm. 230V, 50 Hz, 1ph.

50-C46B03. Misma que arriba pero a 220V, 60 Hz, 1 ph.

50-C46B04. Misma que arriba pero a 110V, 60 Hz, 1 ph.



3000 kN de capacidad

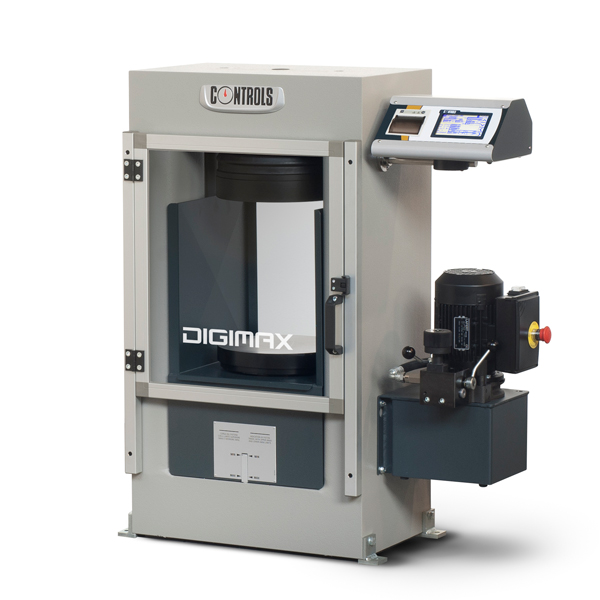

50-C56B02. Máquina de compresión  DIGIMAX Compact-Line Semi-Automática, 3000 kN de capacidad para cubos hasta de 200 mm y cilindros hasta un diámetro de 160 mm x 320 mm. 230V, 50 Hz, 1ph.

50-C56B03. Misma que arriba pero a 220V, 60 Hz, 1 ph.

50-C56B04. Misma que arriba pero a 110V, 60 Hz, 1 ph.



Para Cubos, Cilindros y Bloques según EN 12390-4 y EN 772-1



2000 kN de capacidad

50-C47B02. Máquina de compresión DIGIMAX Compact-Line Semi-Automática, 2000 kN de capacidad para bloques, cubos hasta de  200 mm y cilindros  hasta un diámetro de 160 mm x 320 mm. 230V, 50 Hz, 1ph.

50-C47B03. Misma que arriba pero a 220V, 60 Hz, 1 ph.

50-C47B04. Misma que arriba pero a 110V, 60 Hz, 1 ph.



3000 kN de capacidad

50-C57B02. Máquina de compresión DIGIMAX Compact-Line Semi-Automática, 3000 kN de capacidad para bloques, cubos hasta 300 mm y cilindros  hasta un diámetro de 160 mm x 320 mm. 230V, 50 Hz, 1ph.

50-C57B03. Misma que arriba pero a 220V, 60 Hz, 1 ph.

50-C57B04. Misma que arriba pero a 110V, 60 Hz, 1 ph.




Dispositivos para ensayo de tracción indirecta

Dispositivo de compresión para ensayos de cemento y morteros

Piezas distanciadoras para el ajuste de la luz vertical

Dispositivo para ensayos de flexión en vigas de concreto

Programa Data Manager para PC

Pedestales para bastidores

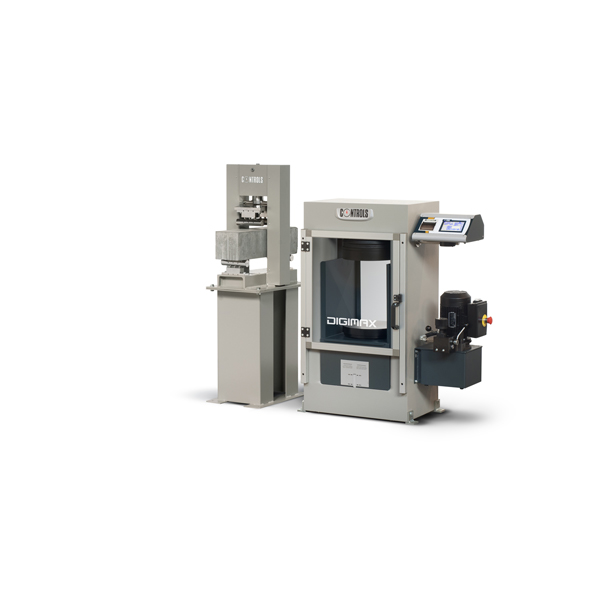

Instalación de segundo marco

50-C10B/2F

Mejora de la máquina para la conexión de un segundo marco y control.   Selección de segundo marco mediante palanca manual.

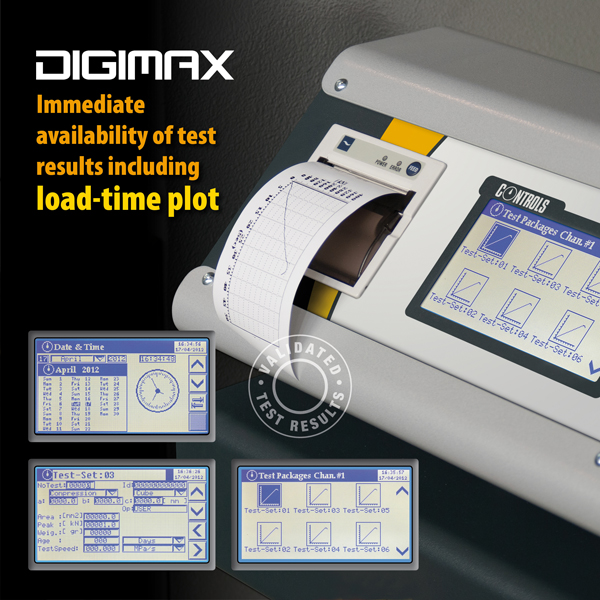

Impresora gráfica (debe ser instalada en fábrica)

50-C10/PR

Mejora de DIGIMAX, PILOT Y AUTOMAX para incorporar una impresora serial gráfica en el panel frontal permitiendo también la graficación  del gráfico carga/tiempo al finalizar el ensayo.

Especificaciones:

-   Impresión muy silenciosa

-   Alta velocidad: 50 mm/seg

-   Alta resolución: 203 dpi = 8 puntos/mm

-   Soporte de ensayo e impresión gráfica

-   Fácil mantenimiento con autodiagnóstico

-   Ancho de papel: 57,5 mm
