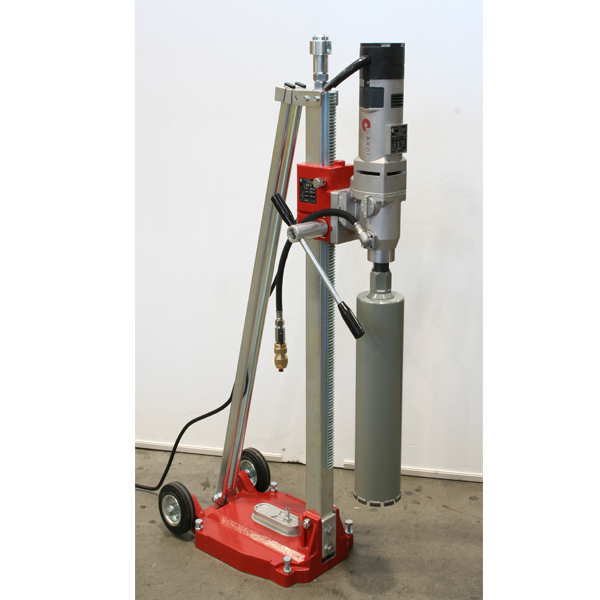

Máquina de extracción de núcleos portátil







           DESCRIPCIÓN GENERAL



Básicamente, estas máquinas se componen de tres partes importantes:

          ■         Reductor de velocidad de motor eléctrico

          ■         La base de aleación ligera con patas ajustables y ruedas

          ■         Columna de soporte

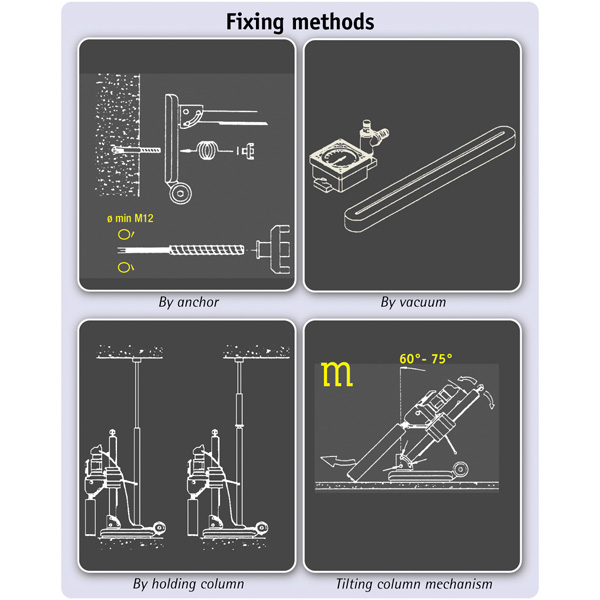

Estas tres partes pueden ser fácilmente armadas y desmontadas para el transporte. La columna de soporte de acero puede inclinarse con respecto a la base. El soporte del motor está montado sobre rodillos y rodamientos de bolas. La base de aluminio puede instalarse con facilidad en el sitio por medio de anclajes, con una columna de sujeción adecuada o por vacío, utilizando el accesorio adecuado (ver accesorios).

La máquina se puede utilizar en cualquier ángulo con respecto a la posición horizontal si se utiliza un dispositivo de fijación adecuado, asegurándose de que el agua de lavado no caiga directamente sobre el motor.

En interiores, se sugiere que la máquina esté equipada con un sistema de colectores de agua (ver Accesorios, anillo de captación de agua 83-C0350/5).



Proponemos otros modelos de máquinas de extracción: Modelo universal de trabajo pesado (ver Máquina Universal de extracción de núcleos) y para extracción de asfalto (ver Máquina de extracción para pavimentos).

Brocas sacatestigos, extensiones, llave de correa y otros accesorios no están incluidos. Ver Accesorios





          CARACTERISTICAS PRINCIPALES



          ■   Ligera y portátil:  solamente 36 kg de peso

          ■   Inclinación columna de acero 60-75°

          ■   Deslizado con rodillos y cojinetes de bola

          ■   Base de aluminio fijable por anclajes o vacío ya sea horizontal o verticalmente












         ■   Rosca del eje: (UNC) 1 1/4" - 7

         ■   Potencia:  2200 W a 230V;  1800 W a 110 V.

         ■   Velocidades con carga máxima:  670/1140/1580 r.p.m.

         ■  Escala de extracción, diámetro:  35/150 mm

         ■  Dimensiones aproximadas: 451x290x860 mm

         ■   Peso aproximado:  36 kg.




83-C0350

Máquina universal de extracción de núcleos, motor de tres velocidades. 230 V, 50-60 Hz, 1 ph.



83-C0351

Máquina universal de extracción de núcleos, motor de tres velocidades. 110 V, 60 Hz, 1 ph.

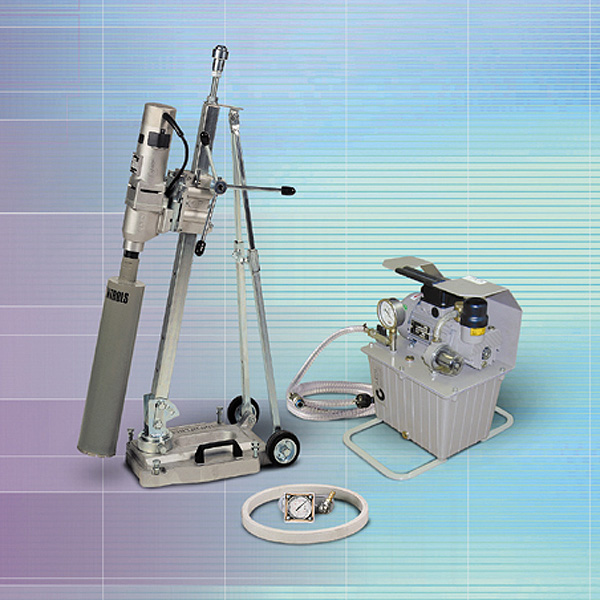

Accesorios de máquina: sistema de vacío



83-C0350/1

Kit Accesorio para conexión de vacío.

Se acopla a la abertura situada en el centro de la base. Incluye placa de conexión con junta, manómetro de vacío y junta de la base.

La bomba de vacío no está incluida. Ver 83-C0365.



83-C0365

Bomba de vacío con reservorio. 230 V, 50-60 Hz, 1 ph.



83-C0365/Z

Bomba de vacío con reservorio. 110 V, 60 Hz, 1 ph.

Preveer que el vacío sujete firmemente la base. Para ser utilizado con el Kit 83-C0350/1. Se suministra completo con depósito que es muy útil para mantener durante algún tiempo un adecuado nivel de vacío para evitar la caída o desconexión de la máquina de la pared en caso de interrupción de la corriente.

Peso aproximado:  11,5 kg.



Colector de agua



83-C0350/5

Anillo colector de agua para brocas de hasta 150 mm de diámetro.

Retiene el agua expulsada en la superficie.  Deberá conectarse a una bomba eléctrica apropiada.



Brocas de extracción y accesorios

Brocas diamantadas de pared delgada con sectores soldados de bronce, adecuadas para concreto y asfalto. Acoplamiento estándar fijo, que garantiza la alineación correcta y la rapidez de instalación y desmontaje. Longitud de la broca: 400 mm aprox. Se puede utilizar para para asfalto o concreto.

El extractor de núcleos se ofrece como un accesorio opcional y simplifica la extracción del núcleo del orificio.



Broca sacatestigo Diámetro del núcleo, mm Peso aprox,  kg Modelo apropiado de extractor de núcleos
83-C0320 50 2,2 83-C0310/2
83-C0321 75 2,8 83-C0311/2
83-C0322 100 3,7 83-C0312/2
83-C0323 150 5,4 83-C0313/2
83-C0324 200 7,5 83-C0314/2



83-C0300 / 1
Varilla de extensión de 228 mm de largo



83-C0300 / 2
Llave de correa para el montaje y desmontaje de brocas



Tanque de presión de agua portátil

83-D2020
Tanque de presión de agua portátil, 10-15 litros cap.
Útil cuando el agua del grifo no está disponible.
