Medición de la deflexión en vigas y tenacidad





EN 14488-3;    ASTM C1609;     ASTM C1018







          DESCRIPCIÓN GENERAL

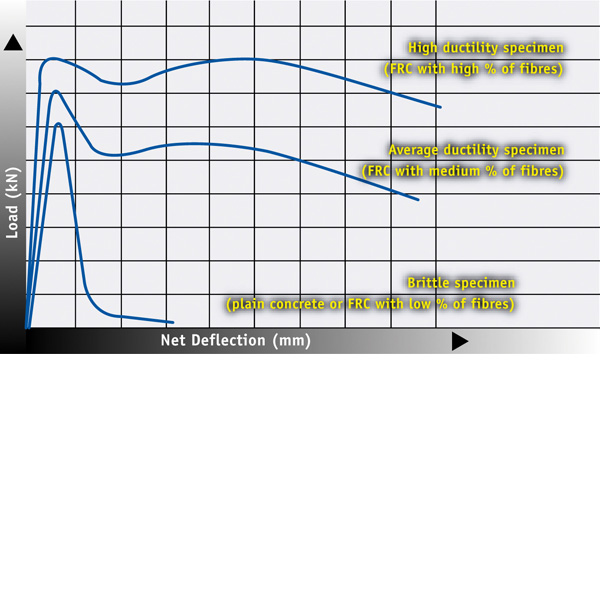

Este ensayo se realiza para evaluar el desempeño a flexión y las características de resistencia residual del concreto reforzado de fibra (FRC) y concreto lanzado. Este accesorio debe ser utilizado con un adecuado marco de flexión como, por ejemplo, nuestro modelos 50-C1201/FR o 50-C1601/FR y una consola de control capaz de aplicar la carga en control de desplazamiento como nuestro modelo Advantest 9 o MCC Multitest.

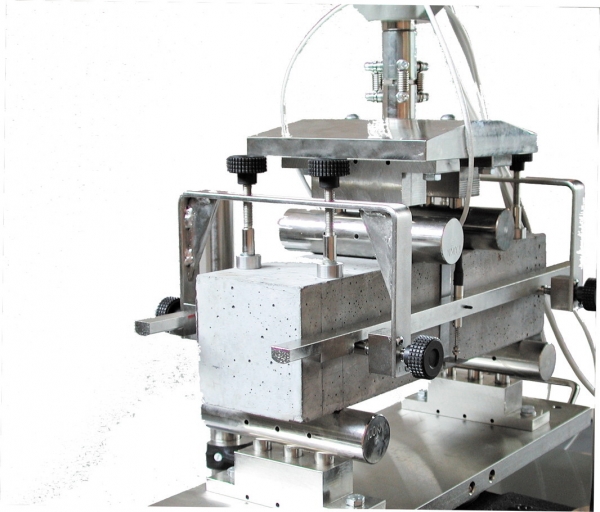

El grupo de accesorios incluye: en un bastidor 50-C1200/5 apropiado para la colocación correcta de los transductores en la viga espécimen (rodillos de carga y soporte no incluidos). Tiene que ser completada por dos transductores de desplazamiento de alta precisión (por ejemplo, nuestro modelos 82-P0331/C) y un dispositivo eléctrico para conectar dos o tres transductores de desplazamiento (por ejemplo, nuestro modelo 82-P0331/3). Ver Accesorios.



Todas los ensayos deben realizarse bajo el control de desplazamiento. Esta es la razón del por qué proponemos el ADVANTEST 9 50-C9842 o las consolas de Control MCC Multitest 50-C8422/M. Consulte MCC, consola de control multifuncional y el  ADVANTEST 9, consola de control Servo-hidráulica,
















Configuración para marco de flexión 50-C1201/BFR para EN 14488-3, ASTM C1609 y ASTM C1018



50-C1200/5        Bastidor auxiliar de ensayo para la medición de deflexión de vigas 100 x 100 x 400/500 mm o 150 x 150 x 500/600 mm

82-P0331/C       Transductor de desplazamiento de alta exactitud de 10 mm de recorrido (se requieren 2 piezas)

82-P0331/2        Dispositivo eléctrico para dos transductores de desplazamiento 82-P0331/C

50-C1201/BFR  Marco de flexión de 100 kN de capacidad, completo con celda de carga y kit de conexión para consola de control

                            independiente.   Soportes cilíndricos no incluídos.

50-C1200/8B     Set de dos soportes y dos  barras de carga de 30 mm de diámetro x 300 mm largo para el ensayo de flexión según,

                            ASTM C1609, ASTM C1018 y EN 14488-3



Configuración para marco de flexión 50-C1601/FR para EN 14488-3, ASTM C1609 y ASTM C1018



50-C1200/5       Bastidor auxiliar de ensayo para la medición de deflexión de vigas 100 x 100 x 400/500 mm o 150 x 150 x 500/600 mm.

82-P0331/C      Transductor de desplazamiento de alta exactitud de 10 mm de recorrido (se requieren 2 piezas).

82-P0331/2       Dispositivo eléctrico para dos transductores de desplazamiento 82-P0331/C.

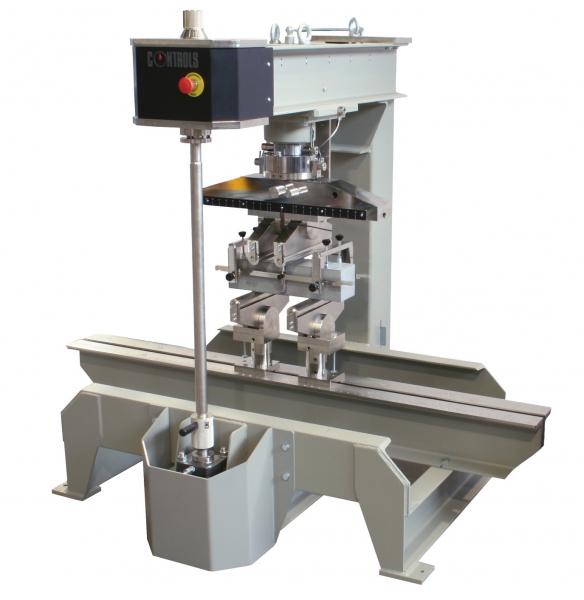

50-C1601/FR    UNIFLEX 300, Marco de flexión de estructura abierta de 300 kN de capacidad, completo con kit de conexión para consola de

                            control independiente.

50-C1601/1B     Set de dos soportes y dos  barras de carga de 30 mm de diámetro x 300 mm largo para el ensayo de flexión según

                            ASTM C1609, ASTM C1018 y EN 14488-3

50-C1601/KIT    Set de 4 piezas distanciadoras de 68 mm de diámetro x 42 mm de alto y 2 platos base para el ajuste de la luz vertical.
