Bastidores de Compresión ASTM C39 , AASHTO T22
ASTM C39; AASHTO T22; ASTM C140
DESCRIPCIÓN GENERAL
Solo bastidores ASTM-AASHTO de ensayo para cilindros ASTM-AASHTO

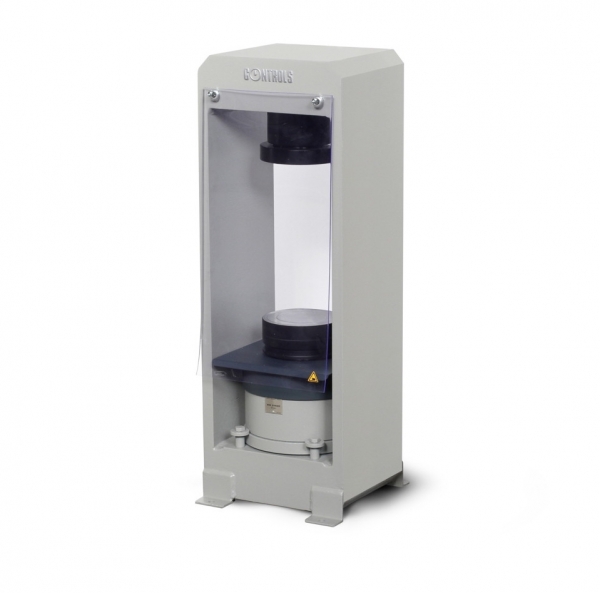

Los modelos 50-A12ZXX y 50-C12Z00, 125 000 lbf (556 kN) a 450 000 lbf (2000 kN) de capacidad, son marcos que consisten de una rÃgida estructura de acero soldada, con asiento esférico y platos de carga de 165 mm de diámetro, apropiado para el ensayo de cilindros de diámetro 4 "x 8" a 6 "x 8" según lo prescrito por la norma ASTM C39. La dimensión libre vertical permite el ensayo de cilindros de 6 "x 12" con retenedores conforme a la norma ASTM C1231.
Los bastidores modelos 50-C42Z00 y 50-C52Z00, de 2000 y 3000 kN de capacifdad, en relación con el rendimiento arriba mencionado, se caracteriza por tener una estructura de alta rigidez que lo hace más apropiado para laboratorios centrales y de investigación. Viene completo con pedestal, puerta delantera y protector trasero transparente.
Todos estos modelos están equipados con platos de 165 mm de diámetro, adecuados para ensayos de cilindros hasta 160 mm de diámetro x 320 mm conforme a las normas ASTM y AASHTO.
La dureza superficial es 55HRC, la tolerancia de planitud es de 0,02 mm.
El certificado de dureza superficial está disponible a petición. Ver opciones de Mejora
Marcos independientes ASTM-AASHTO para ensayo de bloques y cilindros
El modelo 50-A39Z60, de 660'000 lbf (2936 kN) de capacidad es el primer bastidor de compresión completamente reversible, equipado con asiento esférico Premiun Heavy Duty y platos rectangulares para ensayo de bloques conforme a la norma ASTM C140.
El uso de la actualización innovadora de 50 A39C62 / CYL la unidad de placa-asiento superior de bloques se puede cambiar fácilmente con el otro para los cilindros de manera que realmente tenemos una unidad de múltiples pruebas.
Marcos de ensayos para Cilindros según ASTM C39, AASHTO T22
| Modelos para ensayo de cilindros | Modelos para ensayo de bloques y cilindros | |||||
| Modelos 50- | A12Z10 | A12Z20 | A12Z30 | C22Z00 |
A39Z60 |
+A39C62/CYL |
| Capacidad, lbf, (kN) | 125 000 (556) | 250 000 (1112) | 335 000 (1490) | 2000 kN** | 660 000 (2936) | |
| Dimensiones Platos pulg. (mm) | 6.5" diámetro (165 mm) | 12.2"x16.1"x13.5" (310x410x90) | 12.2"x16.1"x 3.5" (310x410x90) + 6.5" (165) diámetro | |||
| Recorrido pistón (mm) | aprox 2" (50 mm) | |||||
| Luz vertical máx. (mm)* | 13.6" (345 mm) | 14.6" (370 mm) | 14.6" (370 mm) | 15" (380 mm) | 10.7" (271 mm) | 14.6" (370 mm) 10.7" (271 mm) |
| Luz horizontal (mm) | 10.4" (265 mm) | 10.4" (265 mm) | 10.4" (265 mm) | 13.4" (340 mm) | 14.6" (370 mm) | 14.6" (370 mm) |
| Dimensiones totales (lxdxh) pulg (mm) | 17,8 "x15.4" x40,2"(451x392x1022 mm) | 15,7 "x15,8" x38,5 "(400x402x977 mm) |
24 "x19,8" x51,7 "(610x503x1312 mm) |
24 "x33,5" x51,7 " |
||
| Peso aprox. lbs (kg) | 493 lbs (224 kg) |
545 lbs (247 kg) |
1 104 lbs (501 kg) |
1 973 lbs (501 kg) |
2 083 lbs (945 kg) |
|
| Pedestal | 50-C99/B | no disponible | 50-C99/D | |||
* A ser ajustado utilizando las piezas distanciadoras apropiadas. Ver Accesorios
** Se suministra con la calibración en kN cuando se adquiere con la unidad de control
Marcos independientes ASTM-AASHTO para ensayo de cilindros.
125 000 lbf (556 kN) cap.
50-A12Z10 125 000 lbf (556 kN) cap. marco de compresión para la prueba de cilindros hasta de 6 "x12"
(160x320 mm) conforme a ASTM C39, AASHTO T-22.
250 000 lbf (1 112 kN) cap.
50-A12Z20 250 000 lbf (1 112 kN) cap. marco de compresión para la prueba de cilindros hasta de 6 "x12"
(160x320 mm) conforme a ASTM C39, AASHTO T-22.
335 000 lbf (1 490 kN) cap.
50-A12Z30 335 000 lbf (1490 kN) cap. marco de compresión para la prueba de cilindros hasta de 6 "x12"
(160x320 mm) conforme a ASTM C39, AASHTO T-22.
450 000 lbf (2 002 kN) cap.
50-C22Z00 2000 kN capacidad, bastidor de compresión para el ensayo de cilindros de hasta 160 x 320 mm. Conforme a la norma ASTM
C39, AASHTO T22.

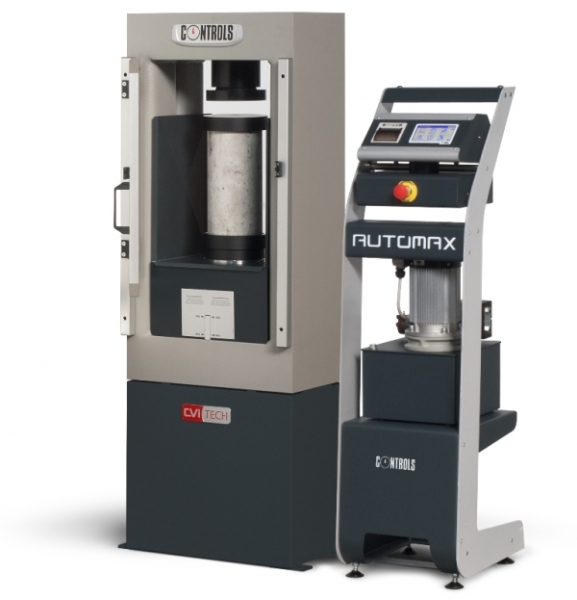

2000 kN de capacidad. (marco de alta rigidez)
50-C42Z00 2000 kN capacidad. Alta rigidez de marco de compresión de cuatro columnas soldadas para ensayo de cilindros de hasta dia. 160x320 mm con o sin retenedores. Se suministra con kit de conexión a la consola de control separada (incluyendo transductor de presión) y la base

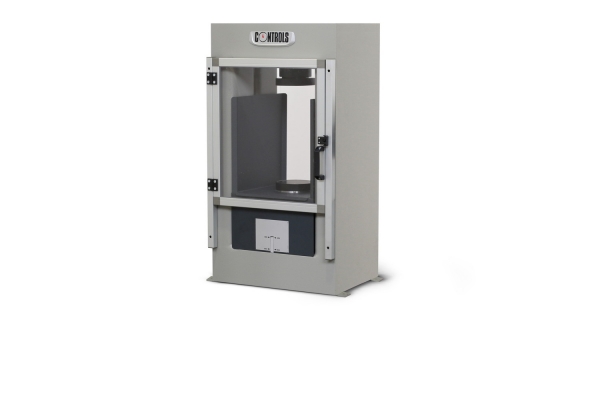

3000 kN de capacidad. (marco de alta rigidez)
50-C52Z00 3000 kN capacidad. Alta rigidez de marco de cuatro columnas soldadas para ensayo de cilindros de hasta dia. 160x320 mm con o sin retenedores. Se suministra con kit de conexión a la consola de control separada (incluyendo transductor de presión) y la base
Marcos independientes ASTM-AASHTO para ensayos de bloques y cilindros
660 000 lbf (2936 kN) capacidad
50-A39Z60 660 000 lbf (3 000 kN) capacidad, marco de compresión para ensayo de bloques según ASTM C140 y cilindros de hasta
160 x 320 mm con la norma ASTM C39 y AASHTO T-22 con accesorio opcional modelo 50-A39C62 / CYL
Mejora de máquina de compresión de bloques para ensayar cilindros
50-A39C62 / CYL
Accesorio para los modelos de máquinas de compresión 50-A39Cxx para probar cilindros hasta dia. 6 "x12" (160 x 320
mm) para la norma ASTM C39 y AASHTO T-22.
Dispositivos para ensayo de tracción indirecta
Dispositivo de compresión para ensayos de cemento y morteros
Piezas distanciadoras para el ajuste de la luz vertical
Piezas distanciadoras ranuradas
Dispositivo para ensayos de flexión en vigas de concreto
Certificado de dureza de superficies de ensayo de platos
