Marcos de ensayo de compresión y flexión de cementos,



modelos multi-propósito.





ASTM C109     ASTM C349     ASTM C348     EN 196-1







             DESCRIPCIÓN GENERAL





Estos marcos de ensayo de compresión / flexión multipropósito han sido diseñados para diversas aplicaciones en las que se solicita una carga máxima limitada, junto con un espacio de ensaayos de gran tamaño como, por ejemplo, resistencia a la compresión de probetas de concreto y de suelo-cemento utilizando, si es necesario, el apropiado accesorio. También es ideal para probar las muestras de cemento de alta resistencia y refractarios. El espacio del ensayo grande es ideal para llevar a cabo, con el accesorio adecuado, los ensayos de división y ensayos de flexión en probetas de concreto.



La construcción de los marcos de alta rigidez es acero soldado con una sola o dos cámaras de ensayo. El pistón de carga es de simple efecto interruptor de final de carrera eléctrico. Asiento esférico que permite la alineación inicial libre con el primer contacto con el espécimen e interferencia automática hasta el final de la prueba.



Tres versiones están disponibles:



▪    Marco de cámara única de 600 kN de capacidad, medición de la carga con el transductor de presión

     modelo 50-C92Z00;

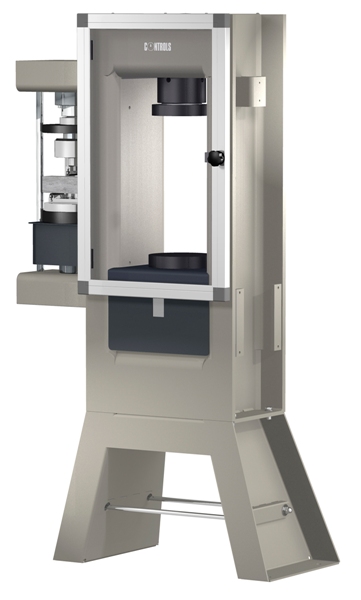

▪    Marco de dos cámaras de 600 y 15 kN de capacidad. Medición de la carga de 15 kN con celda de

      carga de alta precisión y la cámara de 600 kN con transductor de presión modelo 50-C92Z20;

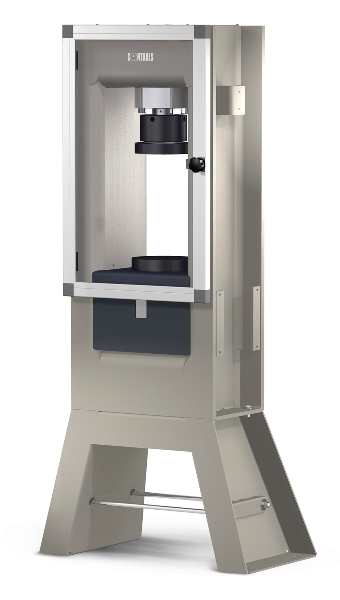

▪    Marco una sola cámara de 500 kN de capacidad, medición de la carga con celda de carga de

     alta precisión modelo 50 C92Z10;



Todos estos marcos pueden ser conectados y manejados con Unidades de Poder Controls y Unidades de control Consola Smart Line y Compact Line. Ver información adicional más adelante.





Máquina / Marcos precisión Clase 1. EN 12390-4, ASTM E74



Todos los marcos, cuando se conectan a una consola de control adecuada, pueden ser calibrados para cumplir Clase 1 a partir del 10% de la escala de carga como se especifica en la tabla de especificaciones. Por procedimiento de calibración especial, es posible obtener Clase 1 arrancando desde:

▪    desde 6 hasta 600 kN (código de calibración 50-C0050 / CAL) y desde 0,75 hasta 15 kN (código de

      calibración 50-C0050 / CAL5).

▪    desde 0,5 hasta 500 kN (código de calibración 50-C0050 / 1cal) sólo para el modelo equipado con

     celda de carga de 500 kN de alta precisión. Esta opción se debe especificar en el momento de la orden.

    Calibración especial disponible sólo cuando el marco se suministra completo con sistema de control

    de SMART o COMPACT Line.





Los dispositivos de seguridad

Todos los modelos incluyen: válvula de presión máxima para evitar la sobrecarga de la máquina; interruptor de final de carrera del pistón; puerta delantera y trasera con guardia transparente.



Conexión a consolas de control

Los pistones de carga de 15 kN del modelo de cámara de prueba doble modelo 50-C92Z20 conectados a los sistemas de control automáticos y semiautomáticos requiere el regulador de presión modelo 65-L1400/X5 que, sin embargo, no es necesario para la conexión al Módulo Automax E, y consolas MCC y Advantest 9. Consulte Opción Actualización.







              PRINCIPALES CARACTERÍSTICAS



▪    Marco de acero sólido de alta rigidez de una sola pieza.

▪    Cámara única de 600 kN de capacidad, medición de la carga con transductor de presión;

▪    Doble cámara de 600 y 15 kN de capacidad. Medición de la carga de 15 kN con celda de carga de alta precisión

      y sección de 600 kN con transductor de presión;

▪    Solo una cámara de 500 kN de capacidad. Medición de la carga con la celda de carga de alta precisión;

▪    Equipados con platos de compresión redondos de 165 mm de diámetro.

▪    Dureza superficial de los platos de carga 55HRC












Modelos 50- C92Z00 C92Z20(1) C92Z10
Capacidad, kN 600 600/15 600
Sensor de carga Transductor de presión Transductor de presión / celda de carga Celda de carga
Clase 1 desde 60 a 600 kN desde 60 a 600 kN y desde 1.5 a 15 kN desde 50 a 500 kN
Con 50-C0050/CAL desde 60 a 600 kN desde 6 a 600 kN y desde 0.75 a 15 kN desde 50 a 500 kN
Con 50-C0050/CAL5 desde 25 a 500 kN
Platos de carga, diámetro mm 165/30 165/30 165/30
Recorrido pistón mm 50 50/30 50
Máxima luz vertical*, mm 345 345/205 260
Luz horizontal, mm 265 265 265
Dimensiones totales, mm (lxdxh) 760x400x1100 760x400x1100 450x400x1100
Peso aproximado. kg 270 270 225



* Para ajustar usando las piezas de distanciadoras adecuadas. Ver Accesorios

(1) Cuando se conecta al Sistema de Control AUTOMAX o PILOT, se debe usar el regulador de presión modelo 65-L1400 / X5. Consulte la opción Actualización.


50-C92Z00

Marco de compresión de 600 kN de capacidad, medición de la carga con transductor de presión. Incluye kit para conexión a consola de control.



50-C92Z20

Marco de compresión de 600/15 kN de capacidad, medición de la carga con transductor de presión (cámara de 600 kN) y celda de carga (cámara 15 kN). Incluye kit para conexión a consola de control.



50-C92Z00

Marco de compresión de 500 kN de capacidad, medición de la carga con celda de carga de alta precisión. Incluye kit para conexión a consola de control.




Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical



50-C99 / B

Pedestal para Máquina / Marco




Interruptor de bloqueo de puerta frontal.

50-L50 / P

Para evitar la ejecución de la prueba con la protección de seguridad abierta. Tiene que ser instalado en fábrica directamente sobre la puerta principal.



Certificados de dureza superficie de placas

50-L0050 / HRD

Certificado de dureza trazable para placas de 165 mm de diámetro. Min. dureza 55,5 HRC. Disponible solo para ordenar con la máquina



50-C0050 / HRD5

Certificado de dureza trazable para placas de 40x40 mm. Min. dureza 60 HRC. Disponible solo para ordenar con la máquina



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala de 600 kN



50-C0050 / CAL5

Procedimiento de calibración especial para obtener la clase 1 a partir de 0,5% de la escala de 15 kN



50-C0050 / 1 CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala de 500 kN



Regulador de presión hidráulica

65-L1400 / X5

Regulador de presión hidráulica para marcos 65-L28Z10 y 65-L58Z10  conectado a las consolas de control Pilot y Automax Smart-Line
