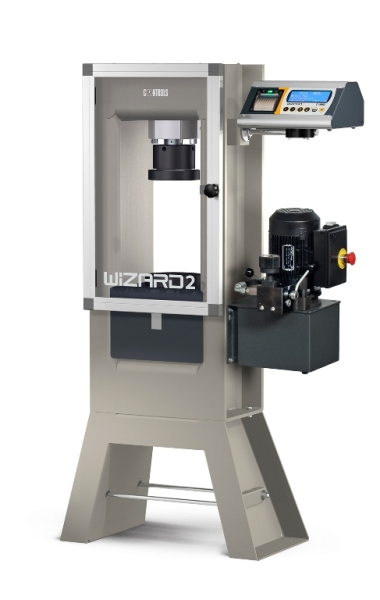

Máquina de compresión y flexión de 500 kN,



modelos multi-propósito. Sistema de Control WIZARD 2









Máquinas de alta exactitud, adecuadas para ensayos de flexión y compresión, equipadas



con celda de carga de alta precisión, disponible en Clase 1 desde 0,5 a 500 kN.







ASTM C109     ASTM C349     ASTM C348     EN 196-1         EN 13286-41







            DESCRIPCIÓN GENERAL





Esta máquina de compresión / flexión multipropósito ha sido diseñada para diversas aplicaciones en las que se requiere una carga máxima limitada, junto con un espacio de ensayo grande. Es apropiada para determinar la resistencia a compresión de probetas de concreto ligero y suelo-cemento empleando, si es necesario, accesorios adecuados. También es ideal para el ensayo de muestras de cemento de alta resistencia y refractarios.



Este modelo de máquina se propone como versión Compact Line con sistema de control WIZARD 2. La máquina también está disponible como marco único que puede ser conectado y controlado por toda nuestra línea de consolas de control SMART-LINE y máquinas de compresión COMPACT-LINE.

La exactitud Clase 1 se puede ampliar mediante el procedimiento de calibración especial. Ver opciones Actualización.





Marcos y platos de compresión



Un marco de acero de alta rigidez de una pieza de acero sólido. El asiento esférico permite una alineación libre en el primer contacto con la muestra. Platos de compresión de 165 mm de diámetro, dureza superficial de 55 HRC, tolerancia de planitud 0,02 mm. Pedestal no incluido. Ver accesorios.





WIZARD 2  Sistema de control semi-automático



Bomba de doble etapa: baja presión / alta entrega para la aproximación rápida del pistón y alta presión / bajo volumen para la carga. Equipada con válvula proporcional de presión compensada de accionamiento manual especial para el preajuste manual de la velocidad de carga.



Medida de carga: ajuste de dimensiones de la probeta; fácil precarga reducción a cero; visualización en tiempo real de la carga y el esfuerzo; visualización en tiempo real de la velocidad de carga aplicada por símbolos para facilitar el ajuste; calibración digital; resolución efectiva 1/65000; Puerto LAN para conexión a PC.

El WIZARD 2 puede ser equipado desde fábrica con una impresora serial interna. Ver accesorios.





 Equipos de seguridad



Incluye: válvula de presión para evitar la sobrecarga de la máquina; interruptor de final de recorrido del pistón; botón de parada de emergencia; puerta delantera y trasera con protector transparente.





             PRINCIPALES CARACTERÍSTICAS



▪    Máquina ideal multiuso para laboratorios centrales, para ensayos en especímenes de Cemento,

     Morteros, Resinas, Refractario, Concreto ligero, Suelo-cemento, etc;

▪    Sistema de control digital con amplia pantalla de alto contraste de 4x20 caracteres y 6 teclas

     de membrana;

▪    Visualización en tiempo real de la carga y el esfuerzo y la tasa de carga aplicada por símbolos

     para facilitar el ajuste;

▪    Permite la calibración multi-coeficiente para Exactitud Clase 1 (EN) y Clase A (ASTM) a

     partir del 10% de la escala completa.

▪    Calibración especial a partir de 0,5 kN disponibles bajo petición. Ver opciones de actualización.

▪    Posibilidad de conectar un segundo marco de pruebas (como opcional). La selección del marco

      es vía manual por medio de palanca;

▪    Puerto LAN para conexión a PC y transmisión de datos durante la ejecución de la prueba;

▪    Posibilidad de almacenamiento de datos en la memoria USB removible.










Modelos 50- C92A12
C92A13
C92A14
Capacidad, kN 500
Clase 1 desde 50 hasta 500 kN
Clase 1 con  50-C0050/1CAL desde 0.5 hasta 500 kN
Platos de carga, diámetro mm 165
Recorrido pistón mm 50
Máxima luz vertical*, mm 260
Luz horizontal, mm 265
Dimensiones totales, mm (lxdxh) 760x400x110
Peso aproximado. kg 270

50-C92A12

WIZARD 2, Compact-Line máquina de compresión / flexión semi-automática,  de 500 kN de capacidad, medición de la carga con la celda de carga de alta precisión. 230 V, 50-60 Hz, 1 fase.



50-C92A13

Igual que anterior pero 220 V, 60 Hz, 1 ph



50-C92A14

Igual que anterior pero 110 V, 60 Hz, 1 ph




Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical



50-C99 / B

Pedestal para Máquina / Marco




Instalación Segundo marco

50-C10B/2F

Válvula de dos vías para el sistema WIZARD 2 para controlar un segundo marco.



Impresora gráfica

50-C10A / PR

Certificado traceable para dureza de platos de 165 mm de diámetro. Dureza mínima 55 HRC



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala 500 kN



50-C0050 / 1cal

Procedimiento de calibración especial para obtener la clase 1 a partir de 0,1% de la escala 500 kN
