Máquina de compresión y flexión de 600 kN y 600/15 kN



y modelos multi-propósito. Sistema de Control PILOT







Las nuevas máquinas de ensayos automáticos combinan una alta productividad

con ahorro de energía (ES).



ASTM C109     ASTM C349     ASTM C348     EN 196-1         EN 13286-41







              DESCRIPCIÓN GENERAL





Esta máquina de compresión / flexión multipropósito ha sido diseñada para diversas aplicaciones en las que se requiere una carga máxima limitada, junto con un espacio de ensayo grande. Es apropiada para determinar la resistencia a compresión de probetas de concre to ligero y suelo-cemento empleando, si es necesario, con los accesorios adecuados. También es ideal para el ensayo de muestras de cemento de alta resistencia y refractarios.



Este modelo de máquina se propone como versión Compact Line con sistema de control y poder PILOT. La máquina también está disponible como marco único que puede ser conectado y controlado por toda nuestra línea de consolas de control SMART-LINE y máquinas de compresión COMPACT-LINE.



La exactitud Clase 1 se puede ampliar mediante el procedimiento de calibración especial. Ver opción Actualización.



Marcos y platos de compresión



Un marco de acero de alta rigidez de una pieza de acero sólido. El asiento esférico permite una alineación libre en el primer contacto con la muestra. Platos de compresión de 165 mm de diámetro, dureza superficial de 55 HRC, tolerancia de planitud 0,02 mm. Pedestal no incluido. Ver Accesorios.



PILOT  Sistema de control automático



Bomba dos etapas, centrífuga para enfoque rápido y multi-pistón para la carga, motor de corriente continua, con tecnología ES de Ahorro de Energía para reducir el consumo de energía y garantizar un funcionamiento silencioso. Para obtener información detallada, consulte Información Adicional.



Hardware

132.000 puntos de resolución efectiva, tres canales, pantalla táctil gráfica de 240x128 pixeles, frecuencia de muestreo 50/seg, gran capacidad de almacenamiento en la memoria USB, puede descargar los datos de prueba a la PC, puerto Ethernet, software de gestión en tiempo real (opcional, ver accesorios Programa 82-SW /DW DATAMANAGER)



Firmware

Visualización simultánea de la carga especificada, frecuencia de carga real y gráfico de la carga /tiempo; Conexión LAN para PC; gestión de memoria avanzada; múltiples coeficientes de calibración.

Facilidades de registro de hasta 10 perfiles de ensayo para cada canal incluyendo el tipo de ensayo (por ejemplo, compresión, flexión, tracción indirecta), tamaño de la muestra y forma, índice de carga, norma en uso y otra información general. Cada uno de los perfiles de prueba registrados se pueden recargados de forma automática para ahorrar tiempo.



Características de seguridad

Incluye: válvula de presión máxima para evitar la sobrecarga de la máquina; interruptor de final de recorrido del pistón; botón de parada de emergencia; puerta delantera y trasera con protector transparente.







             PRINCIPALES CARACTERÍSTICAS



â–ª    Máquina ideal multiuso para laboratorios centrales, para ensayos en especímenes

     de Cemento, Morteros, Resinas, Refractario, Concreto ligero, Suelo-cemento, etc;

â–ª    Ejecución automática del ciclo de pruebas de acuerdo a las Normas seleccionados

â–ª    Interfaz dual de usuario: pantalla y PC

â–ª    Exactitud Clase 1 (EN) y Clase A (ASTM) a partir del 10% de la escala completa.

â–ª    Calibración especial a partir de 0,5 kN disponibles bajo petición. (Consulte

     Opción Actualización)

â–ª    Compatible con el nuevo, intuitivo e inteligente software DATA MANAGER.

     Muy fácil de usar, con muchas funciones, totalmente flexibles, abiertos a red de comunicaciones.

â–ª    Adoptando las últimas tecnologías de Ahorro de Energía ES para la reducción del

     consumo de energía y un funcionamiento silencioso

â–ª    Bomba hidráulica de doble etapa con aproximación rápida y un control preciso

    del caudal de aceite, lo que permite un alto rendimiento de pruebas exactas (hasta 40 por hora)

â–ª    Contacto suave de la placa de carga con la muestra y control de la velocidad de carga

     suave desde el principio de la rampa

â–ª    Control opcional de un segundo marco para cámaras individuales de ensayo. Selección del

      bastidor activo por medio de una palanca.

â–ª    Impresora gráfica interna opcional que incluye el ploteo de la gráfica de carga-Tiempo.

â–ª    Conectarse a la red de laboratorios a través de un puerto LAN / software

â–ª    Permitir la verificación remota de los ajustes y funciones. Para facilitar la depuración de

      fallos inesperados

 â–ª    Máquinas de compresión universal, apto para albergar una variedad de accesorios

      para el ensayo de cemento, mortero, resinas y otros materiales con una resistencia entre 0,5 a 500 kN.

â–ª    Facilidades de registro de hasta 10 perfiles de prueba para cada canal permitiendo

      inicio de la prueba rápida y fácilmente.














  Solo una cámara Doble cámara
Modelos 50- C92C02 C92C22(1)
Capacidad, kN 600 600/15
Sensor de carga Transductor de presión Transductor de presión / celda de carga
Clase 1 desde 60 a 600 kN desde 60 a 600 kN y desde 1.5 a 15 kN
Con 50-C0050/CAL desde 60 a 600 kN desde 6 a 600 kN y desde 0.75 a 15 kN
Con 50-C0050/CAL5
Platos de carga, diámetro mm 165 165
Recorrido pistón mm 50 50/30
Máxima luz vertical*, mm 345 345/205
Luz horizontal, mm 265 265
Dimensiones totales, mm (lxdxh) 760x400x1100 760x400x1100
Peso aproximado. kg 270 270

* Para ajustar usando las piezas de separación adecuadas.

  (1) Cuando se conecta al Sistema de Control AUTOMAX o PILOT, se debe usar el regulador de presión modelo 65-L1400 / X5. Consulte la opción Actualización.



Modelos de una sola cámara de ensayo

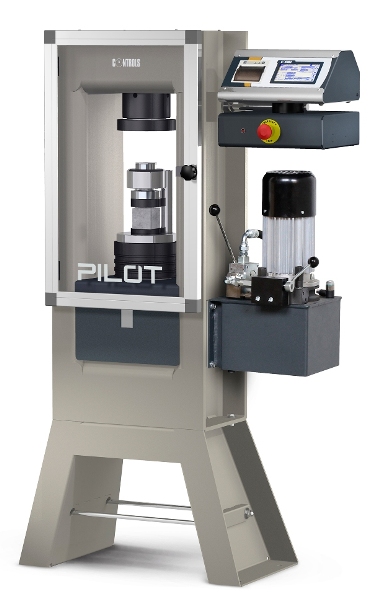

50-C92C02

PILOT, Compact-Line máquina de compresión / flexión automática,  de 600 kN de capacidad, medición de la carga con transductor de presión. 230 V, 50-60 Hz, 1 fase.



50-C92C04

Igual que anterior pero 110 V, 60 Hz, 1 ph



Modelos de doble cámara de ensayo

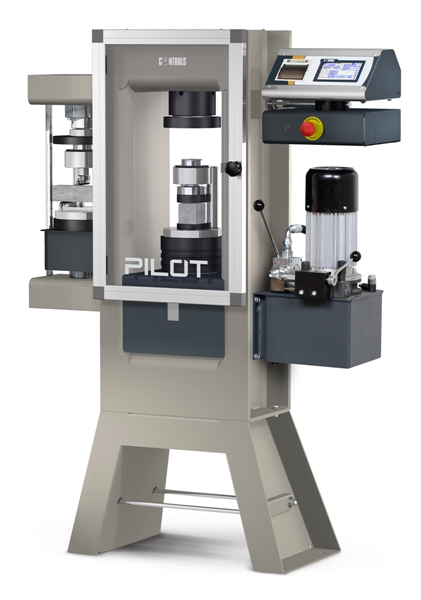

50-C92C22

PILOT, Compact-Line máquina de compresión / flexión automática de doble cámara,  de 600/15 kN de capacidad, medición de la carga con celda de carga de 15 kN de alta presición y para  transductor de presión para cámara de 600 kN. 230 V, 50-60 Hz, 1 fase.



50-C92C24

Igual que anterior pero 110 V, 60 Hz, 1 ph




Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical

Data manager PC software



50-C99 / B

Pedestal para Máquina / Marco




Las máquinas de compresión PILOT representan la evolución más sofisticada y avanzada de las máquinas de compresión habituales.

Este nuevo y avanzado sistema cumple, en primer lugar, los requisitos para la aplicación de la tasa de carga exacta y constante conforme a las normas. El ciclo de pruebas con retroalimentación digital de circuito cerrado se realiza de forma automática con sólo pulsar el botón de inicio. La otra importante innovación de la "tecnología de ES", que cuenta con el control de flujo de aceite exacto sin dispersión de aceite, funcionamiento silencioso, la temperatura del aceite frío y, por último, bajo consumo de energía ahorro de más del 30% de energía en comparación con los sistemas tradicionales.

El procedimiento de prueba automático, una vez que la muestra ha sido posicionada y centrada y la máquina está encendida es:



      â–ª       Establezca los parámetros de ensayo, incluyendo la tasa de carga, en la pantalla táctil (se puede evitar de forma

              predeterminada para pruebas repetitivas)

      â–ª       Pulsar el botón de inicio en la pantalla táctil

      â–ª       Mover la válvula de suministro de aceite hacia arriba

      â–ª       La máquina inicia automáticamente la aproximación rápida hacia elplato superior, cambia a la velocidad de la

              prueba una vez que la muestra entra en contacto con la placa superior y, por último, libera la presión en caso

             de falla del espécimen

      â–ª       Guardar la prueba incluyendo los datos de resultados de prueba y el gráfico de carga / tiempo. La ejecución

             de la prueba es conforme a las normas y fácilmente demostrables.

      â–ª       Mueva la válvula de suministro de aceite hacia abajo.




Instalación Segundo marco

50-C10B/2F

Válvula de dos vías para el sistema PILOT para la conexión y control de un segundo marco. La selección del marco es por medio de una palanca (solo para modelos de cámara única)



Impresora gráfica (a ser instalada en fábrica)

50-C10B / PR

Actualización del DIGIMAX, PILOT y AUTOMAX incorporando una impresora gráfica serial en el panel frontal que permite también imprimir el gráfico carga/tiempo al final del ensayo.



Especificaciones:

  - Impresión muy silenciosa

 - Alta velocidad: 50 mm / seg

 - Alta resolución: 203 dpi = 8 puntos / mm

 - Apoyo de ensayo e Impresión gráfica

 - Mantenimiento más fácil con autodiagnóstico

 - Ancho del papel: 57,5 mm



Certificados de dureza platos

50-C0050 / HRD2

Suministrado con la máquina con certificado trazable de la dureza de la superficie de ensayo (certificación plato superior e inferior incluido).



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala de 600 kN



50-C0050 / CAL5

Procedimiento de calibración especial para obtener la clase 1 a partir de 0,1% de la escala de 15 kN



Regulador de presión hidráulica

65-L1400 / X5

Regulador de presión hidráulica para el marco 50-C92Z20 conectado a las consolas de control Pilot y Automax Smart-Line
