Marcos de ensayo de compresión y flexión de cementos.





ASTM C109     ASTM C349     ASTM C348     EN 196-1







             DESCRIPCIÓN GENERAL





Marco de cuatro columnas robusto con una o dos cámaras de ensayo. Efecto simple del pistón con interruptor de final de carrera eléctrico. Cámara de prueba individual modelo 65-L17Z10 incorpora placas de carga de compresión con asiento esférico para porción de prismas 40x40x160 mm ensayados a flexión según la norma EN 196-1.



Todos los demás modelos, de una o doble cámara de pruebas, cuentan con placas de compresión redondas de 165 mm de diámetro y tienen que completarse con el accesorio adecuado. Todos los marcos están equipados con celda de carga de precisión para la medición de la carga. Las placas de 40x40 mm de los modelos 65-L17Z10 se pueden suministrar con certificado de dureza superficial. Consultar la Opción Actualización.





Conexión a las consolas de control



Los pistones de carga de 15 kN del modelo de doble cámara de ensayo modelo 65-L28Z10 y el modelo de una sola cámara 65-L58Z10 conectados a las consolas de control Pilot y Automax, requieren un regulador de presión 65-L1400/X5. Consultar opción Actualización.





Máquina / Marcos precisión Clase. EN 12390-4, ASTM E74



Todos los marcos, cuando se conectan a una consola de control adecuada, pueden ser calibrados para que cumplan Clase 1 a partir del 10% de la escala de carga como se establece en la tabla de especificaciones.

Por procedimiento de calibración especial, es posible obtener Clase 1 a partir de 3 a 300 kN (código de calibración 50-C0050 / CAL) e iniciando desde 0,75 hasta 15 kN (código de calibración 50-C0050/CAL5). Esta opción se debe especificar al momento de poner la orden.





Los accesorios de seguridad



El modelo 65-L17Z10 incluye una puerta-guarda transparente. Todos los demás modelos se pueden completar con una protección pertinente. Ver Accesorios. Todos los modelos están equipados con un interruptor de final de carrera del pistón de carga.















Modelos 65- L17Z10 L18Z10 L38Z10 L28Z10** L58Z10**
Capacidad, kN 300 300 300 15/300 15
Recorrido pistón mm 50 50 50 30/50 30
Máxima luz vertical, mm 50 200 350 200 200
Luz horizontal, mm 220 220 260 220 220
Platos de carga, dimensiones mm 40x40 165 diám. 165 diám. 165 diám. 165 diám.
Dimensiones totales, mm (lxdxh) 567x405x 1621 567x405x 1621 507x405x1771 567x405x 1621 567x405x 1621
Peso aproximado. kg 190 160 170 240 150
Clase 1 rango de medición de kN: desde 30 a 300 desde 30 a 300 desde 30 a 300 desde 1.5 a 15 desde 30 a 300 desde 1.5 a 15
Clase 1 rango de medición de kN: * desde 3 a 300 desde 3 a 300 desde 3 a 300 kN desde 0.75 a 15 desde 3 a 300 desde 0.75 a 15 kN

*Con el procedimiento de calibración especial, código 50-C0050 / CAL para la escala de carga de 300 kN y con el procedimiento especial de 50-C0050 / CAL5 para la escala de carga de 15 kN. A especificar en el pedido.

 (**) Cuando se conecta a la consola de control AUTOMAX o PILOT Smart Line, se debe usar el regulador de presión modelo 65-L1400 / X5. Consulte la opción Actualización.

65-L17Z10

Marco de compresión de pruebas, 300 kN capacidad, incorpora la placa de soporte de compresión con asiento esférico para el ensayo de la porción de prismas 40x40x160 mm ensayadas en flexión, según EN 196-1, ASTM C348, ASTM C349. Medición de la carga por celda de carga de precisión. Pedestal y kit de conexión para la consola de control incluido.

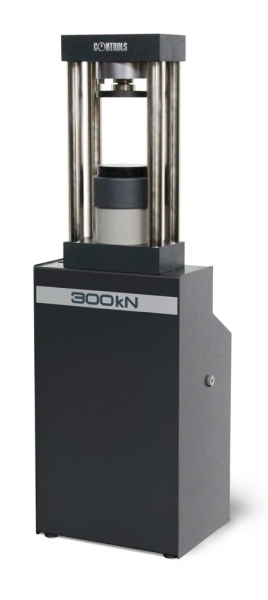

65-L18Z10

Marco de compresión de pruebas, 300 kN capacidad, equipado con placas redondas de 165 mm de diámetro. Apto para recibir una variedad de accesorios para ensayos de compresión sobre el cemento, morteros y resinas según EN y ASTM. Medición de la carga por la celda de carga de precisión. Pedestal y kit de conexión para la consola de control incluido.



65-L38Z10

Marco de compresión de pruebas, 300 kN capacidad. Equipado con placas redondas de 165 mm de diámetro., Apto para recibir una variedad de accesorios para ensayos de compresión sobre el cemento, morteros y resinas según EN y ASTM standards.Luz vertical: 358 mm, horizontal: 266mm.Medición de la carga por celda de carga de precisión. Pedestal y kit de conexión para la consola de control incluido.

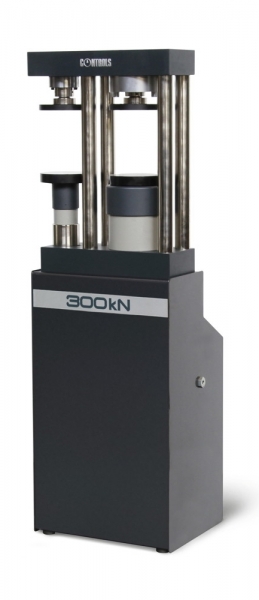

65-L28Z10

Marco de ensayo de doble cámara, cámara externa de prueba de 15 kN de capacidad, interna de 300 kN de capacidad. Ambas estaciones de prueba equipados con placas redondas de 165 mm de diámetro y  celdas de carga de precisión para la medición de la carga. Adecuadas para recibir una variedad de accesorios para ensayos de flexión y compresión sobre cemento, morteros y resinas conforme a las normas EN y ASTM. Pedestal y kit de conexión para la consola de control incluido.



65-L58Z10

Bastidor de Flexión / Compresión de 15 kN de capacidad para la prueba de flexión, utilizando el accesorio adecuado, en cemento, morteros y resinas, o prueba de compresión en muestras de baja resistencia. Medición de la carga por celda de carga de precisión. Pedestal y kit de conexión para la consola de control incluido.



Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical



Guarda fragmento de Seguridad



65-L1800 / P

Guarda transparente rígido para marcos de una cámara 65-L18Z10



65-L3800 / P

Guarda transparente rígido para marcos de una cámara 65-L38Z10



65-L2800 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L28Z10



Interruptor de bloqueo de guarda-puerta.

50-L0050 / P   Para evitar que la ejecución del ensayo sea con la guarda-puerta de seguridad abierta. Tiene que ser instalado de fábrica directamente en la guarda-puerta protector transparente.



Certificados de dureza placas

50-C0050 / HRD

Certificado trazable de dureza para placas de carga de 165 mm de diámetro. Dureza mínima de 55,5 HRC.

Sólo disponible al ordenar con la máquina



50-C0050 / HRD5

Certificado trazable de dureza para platos de carga de 40x40 mm. Dureza mínima de 60 HRC.

Sólo disponible al ordenar con la máquina



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala de 300 kN



50-C0050 / CAL5

Procedimiento de calibración especial para obtener la clase 1 a partir de 5 % de la escala de 15 kN



Regulador de presión hidráulica

65-L1400 / X5

Regulador de presión hidráulica para marcos 65-L28Z10 y 65-L58Z10  conectado a las consolas de control Pilot y Automax Smart-Line
