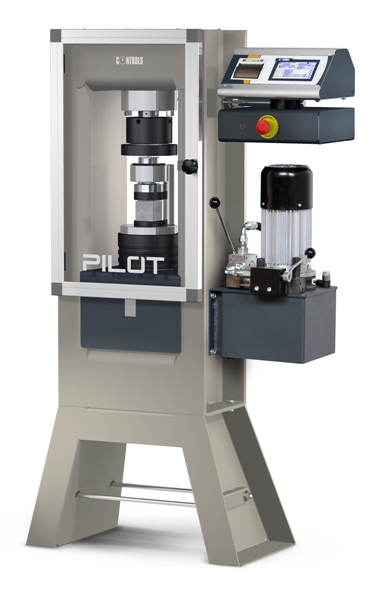

Máquina de compresión y flexión de 500 kN,



modelos multi-propósito. Sistema de Control PILOT







Máquinas de alta exactitud, adecuadas para ensayos de flexión y compresión, equipadas con

celda de carga de alta precisión, disponible en Clase 1 desde 0,5 a 500 kN. Las nuevas

máquinas de ensayos automáticos combinan una alta productividad con ahorro de energía (ES).





ASTM C109     ASTM C349     ASTM C348     EN 196-1         EN 13286-41







             DESCRIPCIÓN GENERAL





Esta máquina de compresión / flexión multipropósito ha sido diseñada para diversas aplicaciones en las que se requiere una carga máxima limitada, junto con un espacio de ensayo grande. Es apropiada para determinar la resistencia a compresión de probetas de concreto ligero y suelo-cemento empleando, si es necesario, los accesorios adecuados. También es ideal para el ensayo de muestras de cemento de alta resistencia y refractarios.



Este modelo de máquina se propone como versión Compact Line con sistema de control PILOT. La máquina también está disponible como marco único que puede ser conectado y controlado por toda nuestra línea de consolas de control SMART-LINE y máquinas de compresión COMPACT-LINE.



La exactitud Clase 1 se puede ampliar mediante el procedimiento de calibración especial. Ver opciones de actualización.



Marcos y platos de compresión



Un marco de acero de alta rigidez de una pieza de acero sólido. El asiento esférico permite una alineación libre en el primer contacto con la muestra. Platos de compresión de 165 mm de diámetro, dureza superficial de 55 HRC, tolerancia de planitud 0,02 mm. Pedestal no incluido. Ver Accesorios.



PILOT  Sistema de control automático



Bomba dos etapas, centrífuga para enfoque rápido y multi-pistón para la carga, motor de corriente continua, con tecnología ES de Ahorro de Energía para reducir el consumo de energía y garantizar un funcionamiento silencioso. Para obtener información detallada, consulte Información adicional.



Hardware



132.000 puntos de resolución efectiva, tres canales, pantalla táctil gráfica de 240x128 pixeles, frecuencia de muestreo 50/seg, gran capacidad de almacenamiento en la memoria USB, puede descargar los datos de prueba a la PC, puerto Ethernet, software de gestión en tiempo real (opcional, ver accesorios Programa 82-SW /DW DATAMANAGER)



Firmware



Visualización simultánea de la carga especificada, frecuencia de carga real y gráfico de la carga /tiempo; Conexión LAN para PC; gestión de memoria avanzada; múltiples coeficientes de calibración.

Facilidades de registro de hasta 10 perfiles de ensayo para cada canal incluyendo el tipo de ensayo (por ejemplo, compresión, flexión, tracción indirecta), tamaño de la muestra y forma, índice de carga, norma en uso y otra información general. Cada uno de los perfiles de prueba registrados se pueden recargados de forma automática para ahorrar tiempo.





Características de seguridad



Incluye: válvula de presión máxima para evitar la sobrecarga de la máquina; interruptor de final de recorrido del pistón; botón de parada de emergencia; puerta delantera y trasera con protector transparente.







             PRINCIPALES CARACTERÍSTICAS



▪    Máquina ideal multiuso para laboratorios centrales, para ensayos en especímenes de

      Cemento, Morteros, Resinas, Refractario, Concreto ligero, Suelo-cemento, etc;

▪    Ejecución automática del ciclo de pruebas de acuerdo a las Normas seleccionados

▪    Interfaz dual de usuario: pantalla y PC

▪    Exactitud Clase 1 (EN) y Clase A (ASTM) a partir del 10% de la escala completa.

▪    Calibración especial a partir de 0,5 kN disponibles bajo petición. (Consulte Opciones de

      actualización)

▪    Compatible con el nuevo, intuitivo e inteligente software DATA MANAGER. Muy fácil de

     usar, con muchas funciones, totalmente flexibles, abiertos a red de comunicaciones.

▪    Adoptando las últimas tecnologías de Ahorro de Energía ES para la reducción del

      consumo de energía y un funcionamiento silencioso

▪    Bomba hidráulica de doble etapa con aproximación rápida y un control preciso del

      caudal de aceite, lo que permite un alto rendimiento de pruebas exactas (hasta 40 por hora)

▪    Contacto suave de la placa de carga con la muestra y control de la velocidad de carga

      suave desde el principio de la rampa

▪    Control opcional de un segundo marco para cámaras individuales de ensayo. Selección del

      bastidor activo por medio de una palanca.

▪    Impresora gráfica interna opcional que incluye el ploteo de la gráfica de carga-Tiempo.

▪    Conectarse a la red de laboratorios a través de un puerto LAN / software

▪    Permitir la verificación remota de los ajustes y funciones. Para facilitar la depuración de

     fallos inesperados

▪    Máquinas de compresión universal, apto para albergar una variedad de accesorios

      para el ensayo de cemento, mortero, resinas y otros materiales con una resistencia entre 0,5 a 500 kN.

▪    Facilidades de registro de hasta 10 perfiles de prueba para cada canal permitiendo

     inicio de la prueba rápida y fácilmente
















Modelos 50- C92C12
C92C14
Capacidad, kN 500
Clase 1 desde 50 hasta 500 kN
Clase 1 con  50-C0050/1CAL desde 0.5 hasta 500 kN
Platos de carga, diámetro mm 165
Recorrido pistón mm 50
Máxima luz vertical*, mm 260
Luz horizontal, mm 265
Dimensiones totales, mm (lxdxh) 760x400x110
Peso aproximado. kg 270




50-C92C12

PILOT, Compact-Line máquina de compresión / flexión automática,  de 500 kN de capacidad, medición de la carga con la celda de carga de alta precisión. 230 V, 50-60 Hz, 1 fase.



50-C92C14

Igual que anterior pero 110 V, 60 Hz, 1 ph






Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical



50-C99 / B

Pedestal para Máquina / Marco




Instalación Segundo marco

50-C10B/2F

Válvula de dos vías para el sistema PILOT para la conexión y control de un segundo marco. La selección del marco es por medio de una palanca



Impresora gráfica

50-C10A / PR

Actualización del DIGIMAX, PILOT y AUTOMAX incorporando una impresora gráfica serial en el panel frontal que permite también imprimir el gráfico carga/tiempo al final del ensayo.

Especificaciones:

  - Impresión muy silenciosa

 - Alta velocidad: 50 mm / seg

 - Alta resolución: 203 dpi = 8 puntos / mm

 - Apoyo de ensayo e Impresión gráfica

 - Mantenimiento más fácil con autodiagnóstico

 - Ancho del papel: 57,5 mm



Certificados de dureza placas

50-C0050 / HRD2

Certificado traceable para dureza de platos de 165 mm de diámetro. Dureza mínima 55 HRC



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala 500 kN



50-C0050 / 1cal

Procedimiento de calibración especial para obtener la clase 1 a partir de 0,1% de la escala 500 kN
