Máquinas PILOT automáticas de compresión y



flexión de cementos.





Los nuevos dispositivos de pruebas automáticas que combinan una

alta productividad con ahorro de energía



ASTM C109     ASTM C349     ASTM C348     EN 196-1





            DESCRIPCIÓN GENERAL



Marcos

Estas máquinas, que ofrecen un marco muy rígido de cuatro columnas, se han diseñado para la prueba de prismas de cemento, ya sea en compresión o en flexión.



Hay tres versiones disponibles:



Modelos 65-L27C0x, L27C1x

Máquinas de ensayos de doble cámara, 15/300 kN de capacidad, con accesorios de flexión incorporados para la falla de prismas de cemento de 40x40x160 mm y aparatos de compresión para porciones de prismas de 40x40x160 mm rotos en flexión.

Conforme a la norma EN 196-1, 1015-1011.



Modelos 65-L28C0x, L28C1x

Máquinas de ensayos de doble cámara, 15/300 kN de capacidad, equipados con placas redondas para las pruebas de compresión y flexión de cemento, mortero, resinas y otros materiales.

Conforme a la norma EN 196-1, 1015-11, ASTM C109, C348, C349 y utilizando los accesorios adecuados.



Modelos 65-L18C0x, L18C1x

Máquinas de ensayo de 300 kN de capacidad, equipado con placas redondas para ensayo de cemento, mortero, resinas y otros materiales. Conforme a la norma EN 196-1, 1015-11, ASTM C109, C349 utilizando los accesorios adecuados.





Todos los modelos pueden ser equipados con transductor de presión para la medición de la carga (65-L27C0x, 65-L28C0x, 65-L18C0x) o con celdas de carga de alta precisión (65-L27C1x, 65-L28C1x, 65-L18C1x).

Los modelos equipados con platos de compresión de 165 mm de diámetro. (L28Cxx, L18Cxx) tienen una luz vertical de 200 mm, por lo tanto, puede albergar todos los accesorios estándar para ensayo de cemento y mortero (ver accesorios) y además se puede utilizar para probar otras muestras directamente en los platos de compresión estándar, ajustando, si es necesario, la luz vertical, con las piezas distanciadoras adecuadas (ver accesorios). Platos de compresión pueden ser entregados con certificado de dureza de la superficie de la placa. Ver opción Actualización.



Pilot, automático y sistema de control

Bomba de dos etapas, centrífuga para aproximación rápida y multi-pistón para la carga, motor de corriente continua, tecnología ES de Ahorro de Energía para reducir el consumo de energía y garantizar un funcionamiento silencioso. Para obtener información detallada, consultar Información Adicional.



Hardware

132.000 puntos de resolución efectiva, tres canales, pantalla gráfica táctil de 240x128 pixeles, frecuencia de muestreo 50 /seg, gran capacidad de almacenamiento en la memoria USB, puede descargar los datos de prueba a la PC, puerto Ethernet, software de gestión en tiempo real (opcional, ver accesorios 82-SW / DW DATAMANAGER)



Firmware

Visualización simultánea de la carga específica, frecuencia de carga real y gráfico de carga / tiempo; Conexión LAN para PC; gestión de memoria avanzada; múltiples coeficiente de calibración.

Facilidades de registro de hasta 10 perfiles de ensayo para cada canal incluyendo el tipo de ensayo (por ejemplo, compresión, flexión, tracción indirecta), tamaño de muestra y forma, velocidad de carga, norma en uso y otra información general. Cada uno de los perfiles de ensayo registrados se pueden recargar de forma automática para ahorrar tiempo.



Los dispositivos de seguridad

Incluye: Válvula de presión máxima para evitar la sobrecarga de la máquina; interruptor de final de carrera del pistón; botón de parada de emergencia; puerta delantera y guardia trasera transparente, a solicitar bajo pedido, ver Opción Actualización.





             PRINCIPALES CARACTERÍSTICAS



▪    Ciclo de pruebas automáticas. Ejecución correcta del ensayo de acuerdo a las Normas seleccionadas,

     es continua y automáticamente controlada. Ver Información Adicional.

▪    Interfaz de usuario dual: pantalla y PC

▪    Exactitud  Clase 1 (EN) y Clase A (ASTM) a partir del 10% de la escala completa. Calibración

     especial a partir de 3 kN para cámara de 300 kN y de 0,5 kN para 15kN disponibles bajo petición.

      Ver opción Actualización.

▪    Compatible con la nueva, intuitivo e inteligente software DATA MANAGER. Muy fácil de usar, con

      muchas funciones, totalmente flexibles, abiertos a comunicaciones de red.

▪    Adoptación de las últimas tecnologías de ahorro de energía ES. Para la reducción del consumo

     de energía y un funcionamiento silencioso

▪    Bomba hidráulica de doble etapa con el aproximación rápida y preciso control de flujo

      de aceite. Permite un alto rendimiento de pruebas exactas (hasta 40 por hora)

▪    Contacto suave de la placa con la muestra y control de la velocidad de carga suave

      desde el inicio de la rampa

▪    Control opcional de un segundo marco para los modelos 65-L18xxx con una sola cámara de ensayo.

      Selección manual del bastidor activo por medio de una palanca

▪    Impresora gráfica interna opcional que incluye graficación de carga-Tiempo

▪    Conectarse a la red del laboratorio a través de un puerto LAN / software

▪    Permite la verificación remota de los ajustes y desempeños. Para facilitar la depuración de fallos

      inesperados

▪    Máquinas universales de compresión, en la práctica, adecuadas para albergar una variedad

     de accesorios para pruebas en cemento, mortero, resinas y otros materiales para valores de carga entre

     0,75 hasta 300 kN.

▪    Facilidades de registro de hasta 10 perfiles de ensayo para cada canal permitiendo un inicio

     de ensayo rápido y fácil.












Modelos 65- L18C02
L18C04
L18C12
L18C14
L27C02
L27C04
L27C12
L27C14
L28C02
L28C04
L28C12
L28C14
Capacidad, kN 300 300 15/300 15/300 15/300 15/300
Sensor de carga Transductor de presión Celda de carga Transductor de presión Celda de carga Transductor de presión Celda de carga
Recorrido pistón mm 50 50 30/50 30/50 30/50 30/50
Máxima luz vertical, mm 200 200 50/50 50/50 200/200 200/200
Luz horizontal, mm 220 220 220 220 220 220
Platos de carga, diámetro mm 165 165 40x40 40x40 165 165
Accesorio flexión 40x40x160 mm  _  _ incluído incluído  _  _
Dimensiones totales, mm (lxdxh) 801x823x900 801x323x964 875x333x867 875x333x964 844x323x867 844x323x964
Peso aproximado. kg
Clase 1 rango de medición de kN: desde 30 a 300 desde 30 a 300 desde 1.5 a 15 desde 30 a 300 desde 1.5 a 15 desde 30 a 300 desde 1.5 a 15 desde 30 a 300 desde 1.5 a 15 desde 30 a 300
Clase 1 rango de medición de kN: *   desde 3 a 300   desde 0.75 a 15 desde 3 a 300 desde 30 a 300 desde 0.75 a 15 desde 3 a 300

 (*) Con el procedimiento de calibración especial, código 50-C0050 / CAL para la escala de carga de 300 kN y con el procedimiento especial de 50-C0050 / CAL5 para la escala de carga de 15 kN. A especificar en el pedido. Apropiado sólo para los modelos equipados con celdas de carga.


Máquinas de compresión de 300 kN

65-L18C02

300 kN de capacidad, máquina de compresión automática de cemento, mortero, resinas y otros materiales utilizando el accesorio adecuado. Medición de la carga por transductor de presión. Sistema de control PILOT. Platos de compresión redondos de 165 mm de diámetro. 230 V, 50-60 Hz1 ph.



65-L18C04

Igual que el anterior pero 110 V, 60 Hz, 1 ph



65-L18C12

300 kN de capacidad, máquina de compresión automática de cemento, mortero, resinas y otros materiales utilizando el accesorio adecuado. Medición de la carga por celda de carga de precisión. Sistema de control PILOT. Platos de compresión redondos de 165 mm de diámetro. 230 V, 50-60 Hz1 ph.



65-L18C14

Igual que el anterior pero 110 V, 60 Hz, 1 ph





Máquinas de compresión de 300 kN / 15 kN

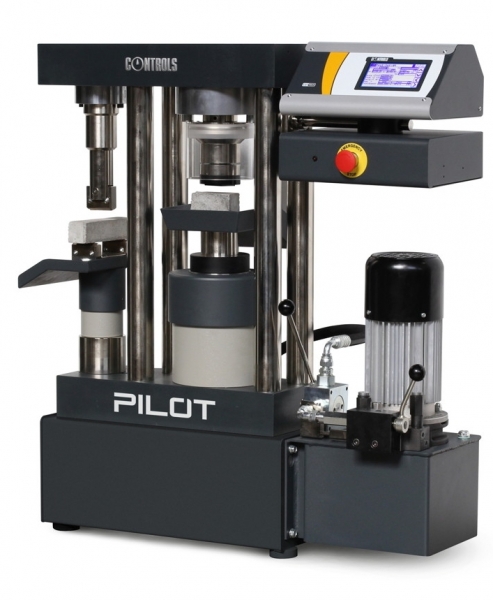

65-L27C02

Máquina de compresión- flexión  automática, con doble cámara de ensayo de 15/300 kN de capacidad, Accesorio de flexión incorporado para prismas de 40x40x160 mm y aparatos de compresión para porciones de prismas 40x40x160 mm fallados en flexión según la norma EN 196-1. Medición de la carga mediante transductores de presión. Sistema de control PILOT.  230 V, 50-60 Hz, 1 fase.



65-L27C04

Igual que el anterior pero 110 V, 60 Hz, 1 ph



65-L27C12

Máquina de compresión- flexión  automática, con doble cámara de ensayo de 15/300 kN de capacidad, Accesorio de flexión incorporado para prismas de 40x40x160 mm y aparatos de compresión para porciones de prismas 40x40x160 mm fallados en flexión según la norma EN 196-1. Medición de la carga mediante celdas de carga de presición. Sistema de control PILOT.  230 V, 50-60 Hz, 1 fase.



65-L27C14

Igual que el anterior pero 110 V, 60 Hz, 1 ph

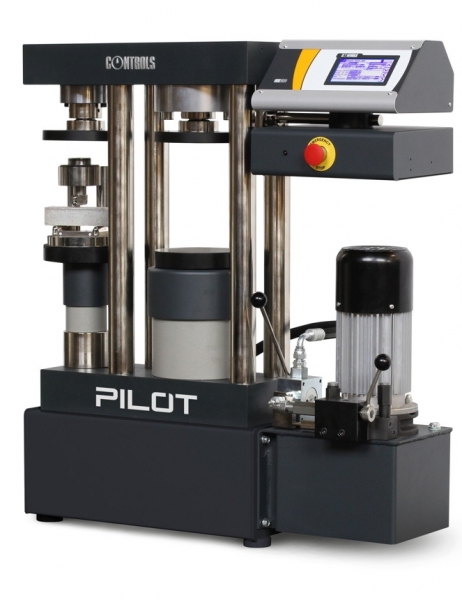

65-L28C02

Máquina de compresión- flexión  automática, con doble cámara de ensayo de 15/300 kN de capacidad. Para cemento, mortero, resinas y otros materiales utilizando el accesorio adecuado. Medición de la carga por transductores de presión. Sistema de control PILOT. Platos de compresión redondos de 165 mm de diámetro. 230 V, 50-60 Hz, 1 fase.



65-L28C04

Igual que el anterior pero 110 V, 60 Hz, 1 ph



65-L28C12

Máquina de compresión- flexión  automática, con doble cámara de ensayo de 15/300 kN de capacidad. Para cemento, mortero, resinas y otros materiales utilizando el accesorio adecuado. Medición de la carga por medio de celdas de carga precisas. Sistema de control PILOT. Platos de compresión redondos de 165 mm de diámetro. 230 V, 50-60 Hz, 1 fase.



65-L28C14

Igual que el anterior pero 110 V, 60 Hz, 1 ph




Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical

Software DATAMANAGER para  PC




Las máquinas de compresión PILOT representan la evolución más sofisticada y avanzada de las máquinas de compresión habituales

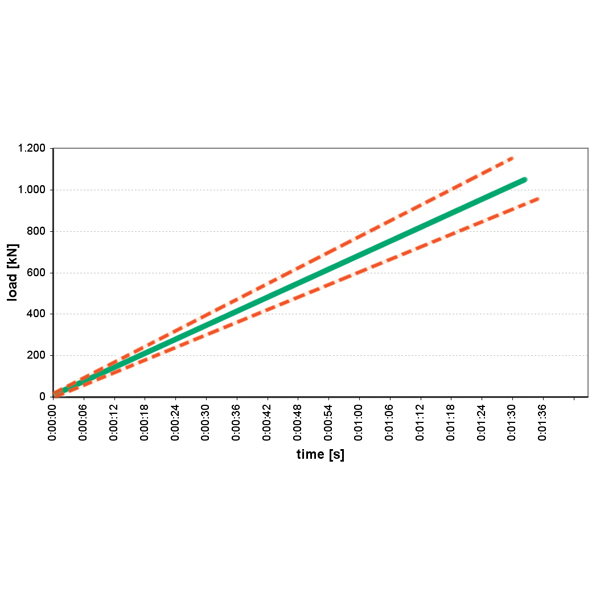

Este nuevo y avanzado sistema cumple, en primer lugar, los requisitos para la aplicación de la tasa de carga exacta y constante conforme a las normas. El ciclo de pruebas con retroalimentación digital de circuito cerrado se realiza de forma automática con sólo pulsar el botón de inicio. La otra importante innovación de la "tecnología de ES", que cuenta con el control de flujo de aceite exacto sin dispersión de aceite, funcionamiento silencioso, la temperatura del aceite frío y, por último, bajo consumo de energía ahorro de más del 30% de energía en comparación con los sistemas tradicionales.



El procedimiento de prueba automático, una vez que la muestra ha sido posicionada y centrada y la máquina está encendida es:

      ▪       Establezca los parámetros de ensayo, incluyendo la tasa de carga, en la pantalla táctil (se puede evitar de forma

              predeterminada para pruebas repetitivas)

      ▪       Pulsar el botón de inicio en la pantalla táctil

      ▪       Mover la válvula de suministro de aceite hacia arriba

      ▪       La máquina inicia automáticamente la aproximación rápida hacia el plato superior, cambia a la velocidad de la prueba

              una vez que la muestra entra en contacto con la placa superior y, por último, libera la presión en caso de

              falla del espécimen.

      ▪       Guardar la prueba incluyendo los datos de resultados de prueba y el gráfico de carga / tiempo. La ejecución de la

              prueba es conforme a las normas y fácilmente demostrables.

      ▪       Mueva la válvula de suministro de aceite hacia abajo.




Instalación Segundo marco

50-C10B/2F

Válvula de dos vías para el sistema PILOT para la conexión y control de un segundo marco. La selección del marco es por medio de una palanca (solo para modelos de cámara única)

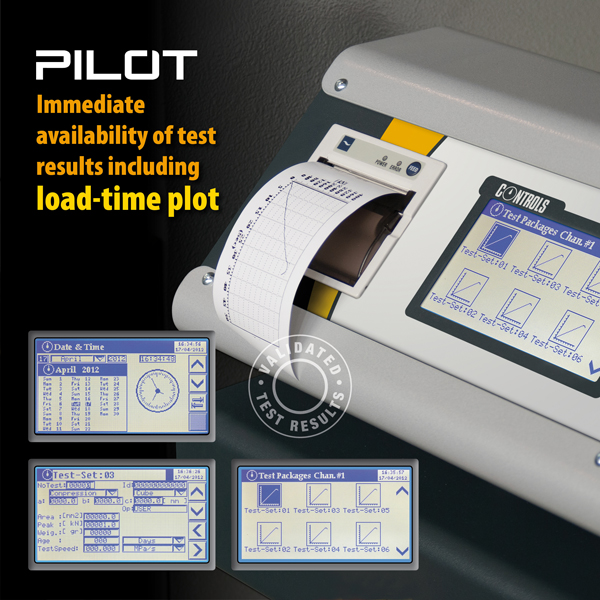

Impresora gráfica (a ser instalada en fábrica)

50-C10B / PR

Actualización del DIGIMAX, PILOT y AUTOMAX incorporando una impresora gráfica serial en el panel frontal que permite también imprimir el gráfico carga/tiempo al final del ensayo.

Especificaciones:

  - Impresión muy silenciosa

 - Alta velocidad: 50 mm / seg

 - Alta resolución: 203 dpi = 8 puntos / mm

 - Apoyo de ensayo e Impresión gráfica

 - Mantenimiento más fácil con autodiagnóstico

 - Ancho del papel: 57,5 mm



Guarda fragmento de Seguridad

65-L2700 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L27xxx



65-L1800 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L18xxx



65-L2800 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L28xxx



Interruptor de bloqueo de guarda-puerta.

50-L0050 / P   Para evitar que la ejecución del ensayo sea con la guarda-puerta de seguridad abierta. Tiene que ser instalado de fábrica directamente en la guarda-puerta protector transparente.



Certificados de dureza placas

50-C0050 / HRD

Certificado trazable de dureza para placas de carga de 165 mm de diámetro. Dureza mínima de 55,5 HRC.

Sólo disponible al ordenar con la máquina



50-C0050 / HRD5

Certificado trazable de dureza para platos de carga de 40x40 mm. Dureza mínima de 60 HRC.

Sólo disponible al ordenar con la máquina



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala de 300 kN



50-C0050 / CAL5

Procedimiento de calibración especial para obtener la clase 1 a partir de 5 % de la escala de 15 kN
