Máquinas AUTOMAX, super-automáticas de compresión y



flexión de cementos.





Máquinas automáticas de alto rendimiento para laboratorios avanzados. Adoptando el concepto innovador de CVI Tech para: TECNOLOGÍA EFICIENTE, SOFTWARE INTUITIVO E INTELIGENTE, FUNCIONAL Y DISEÑO INDUSTRIAL





ASTM C109     ASTM C349     ASTM C348     EN 196-1







              DESCRIPCIÓN GENERAL





Marcos

Estas máquinas, ofrecen un marco muy rígido de cuatro columnas, han sido diseñados para la prueba de prismas de cemento, ya sea en compresión o en flexión.



Hay cuatro versiones disponibles:



Modelos 65-L27D1x

Máquinas de ensayos de doble cámara, 15/300 kN de capacidad, con accesorios de flexión incorporados para la falla de prismas de cemento de 40x40x160 mm y aparatos de compresión para porciones de prismas de 40x40x160 mm rotos en flexión.

Conforme a la norma EN 196-1, 1015-1011.



Modelo 65-L28D1x

Máquinas de ensayos de doble cámara, 15/300 kN de capacidad, equipados con placas redondas para las pruebas de compresión y flexión de cemento, mortero, resinas y otros materiales.

Conforme a la norma EN 196-1, 1015-11, ASTM C109, C348, C349 y utilizando los accesorios adecuados.



Modelo 65-L18D1x

Máquinas de ensayo de 300 kN de capacidad, equipado con placas redondas para el ensayo de cemento, mortero, resinas y otros materiales caracterizadas por el incremento en la luz vertical y horizontal. Conforme a la norma EN 196-1, 1015-11, ASTM C109, C349 utilizando los accesorios adecuados.



Todos los modelos pueden ser equipados con celda de carga de alta exactitud para la medición de la carga

Los modelos equipados con platos de compresión de 165 mm de diámetro. (65-L28D1x, L18D1x) tienen una luz vertical de 200 mm, por lo tanto, puede albergar todos los accesorios estándar para ensayo de cemento y mortero (ver accesorios) y además se puede utilizar para probar otras muestras directamente en los platos de compresión estándar, ajustando, si es necesario, la luz vertical, con las piezas distanciadoras adecuadas (ver Accesorios).



Automax, super-automático y sistema de control

Bomba de dos etapas, centrífuga para aproximación rápida y multi-pistón para la carga, motor de corriente continua, tecnología ES de Ahorro de Energía para reducir el consumo de energía y garantizando un funcionamiento silencioso. Para obtener información detallada, consultar Información Adicional.



Hardware

132.000 puntos de resolución efectiva, tres canales, pantalla gráfica táctil de 240x128 pixeles, frecuencia de muestreo 50 /seg, gran capacidad de almacenamiento en la memoria USB, puede descargar los datos de prueba a la PC, puerto Ethernet, software de gestión en tiempo real (opcional, ver Accesorios 82-SW / DM DATAMANAGER)



Firmware

Visualización simultánea de la carga específica, frecuencia de carga real y gráfico de carga / tiempo; Conexión LAN para PC; gestión de memoria avanzada; múltiples coeficiente de calibración.

Facilidades de registro de hasta 10 perfiles de ensayo para cada canal incluyendo el tipo de ensayo (por ejemplo, compresión, flexión, tracción indirecta), tamaño de muestra y forma, velocidad de carga, norma en uso y otra información general. Cada uno de los perfiles de ensayo registrados se pueden recargar de forma automática para ahorrar tiempo.



Los dispositivos de seguridad

Incluye: Válvula de presión máxima para evitar la sobrecarga de la máquina; interruptor de final de carrera del pistón; botón de parada de emergencia; puerta delantera y guarda trasera transparente, a solicitar bajo pedido, ver Opción Actualización.







              PRINCIPALES CARACTERÍSTICAS





▪    Ciclo de pruebas completamente automática. El ciclo completo de pruebas se realiza de forma

      automática con sólo pulsar el botón de arranque (tanto a través de la pantalla o mediante software).

      Ejecución correcta del ensayo de acuerdo a las Normas seleccionadas, es continua y automáticamente

     controlada.  Ver Información Adicional.

▪    Opción de control desde PC. Doble interfaz de usuario basada en pantalla y una PC. Cuando se

      conecta a la PC, el sistema está totalmente informatizado y controlado por el software DATA MANAGER

▪    Exactitud  Clase 1 (EN) y Clase A (ASTM) a partir del 10% de la escala completa. Calibración

      especial a partir de 3 kN para cámara de 300 kN y de 0,5 kN para 15kN disponibles bajo solicitud.

     Ver opción Actualización.

▪    Adoptación de las últimas tecnologías de ahorro de energía ES. Para la reducción del consumo de

     energía y un funcionamiento silencioso

▪    Bomba hidráulica de doble etapa con aproximación rápida y preciso control de flujo de aceite.

     Permite un alto rendimiento en ensayos exactos (hasta 40 por hora)

▪    Contacto suave de la placa con la muestra y control de la velocidad de carga suave desde el

      inicio de la rampa

▪    Control estándar de un segundo marco y un tercer marco como opción. Selección manual

      del bastidor activo por medio de la pantalla o la PC.

▪    Impresora gráfica interna opcional que incluye graficación de carga-Tiempo

▪    Conectarse a la red del laboratorio a través de un puerto LAN

▪    Permite la verificación remota de los ajustes y desempeños. Para facilitar la depuración de fallos

     inesperados

▪    Máquinas universales de compresión, en la práctica, adecuadas para albergar una variedad de

      accesorios para pruebas en cemento, mortero, resinas y otros materiales para valores de carga entre

      0,75 hasta 300 kN.

▪    Facilidades de registro de hasta 10 perfiles de ensayo para cada canal permitiendo un inicio

     de ensayo rápido y fácil.
















Modelos 65- L27D12
L27D14
L18D12
L18D14
L38D12
L38D14
L28D12
L28D14
Capacidad, kN 15/300 300 300 15/300
Sensor de carga Celda de carga Celda de carga

Celda de carga

Celda de carga
Recorrido pistón mm 30/50 50 50 30/50
Máxima luz vertical, mm 50 200 350 200
Luz horizontal, mm 220 220 260 220
Platos de carga, diámetro mm 40x40 165 165 165
Accesorio flexión 40x40x160 mm incluído  _  _  _
Dimensiones totales, mm (lxdxh) 922x337x964 862x344x964 862x344x1114 890x337x964
Peso aproximado. kg 260 215 228 266
Clase 1 rango de medición de kN: desde 1.5 a 15 desde 30 a 300 desde 30 a 300 desde 30 a 300 desde 1.5 a 15 desde 30 a 300
Clase 1 rango de medición de kN: * desde 0.75 a 15 desde 3 a 300 desde 3 a 300 desde 30 a 300 desde 0.75 a 15 desde 3 a 300

  (*) Con el procedimiento de calibración especial, código 50-C0050 / CAL para la escala de carga de 300 kN y con el procedimiento especial de 50-C0050 / CAL5 para la escala de carga de 15 kN. A especificar en el pedido.




Máquinas de compresión de 300 kN



65-L18D12

300 kN de capacidad, máquina de compresión automática de cemento, mortero, resinas y otros materiales utilizando el accesorio adecuado. Medición de la carga por celda de carga de presición. Sistema de control AUTOMAX. Platos de compresión redondos de 165 mm de diámetro. 230 V, 50-60 Hz1 ph.



65-L18D14

Igual que el anterior pero 110 V, 60 Hz, 1 ph



65-L38D12

300 kN de capacidad, máquina de compresión automática de cemento, mortero, resinas y otros materiales utilizando el accesorio adecuado. Medición de la carga por celda de carga de presición. Sistema de control AUTOMAX. Platos de compresión redondos de 165 mm de diámetro. Versión con espacio de ensayo incrementado: vertical a 350 mm, horizontal a 260 mm.  230 V, 50-60 Hz1 ph.



65-L38D14

Igual que el anterior pero 110 V, 60 Hz, 1 ph





Máquinas de compresión de 300 kN / 15 kN



65-L27D12

Máquina de compresión- flexión  automática, con doble cámara de ensayo de 15/300 kN de capacidad, Accesorio de flexión incorporado para prismas de 40x40x160 mm y aparatos de compresión para porciones de prismas 40x40x160 mm fallados en flexión según la norma EN 196-1. Medición de la carga mediante celdas de carga de presición. Sistema de control AUTOMAX.  230 V, 50-60 Hz, 1 fase.



65-L27D14

Igual que el anterior pero 110 V, 60 Hz, 1 ph

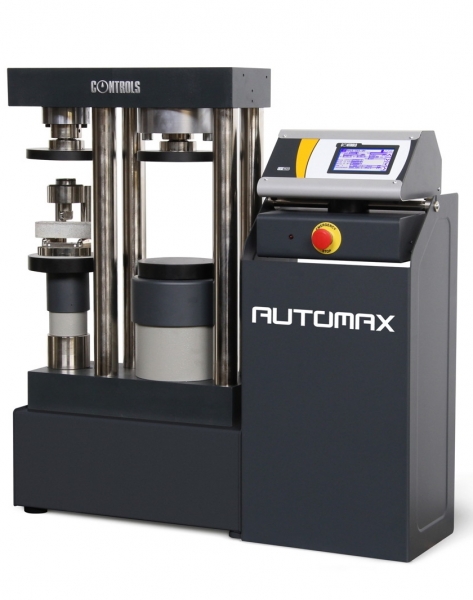

65-L28D12

Máquina de compresión- flexión  automática, con doble cámara de ensayo de 15/300 kN de capacidad, para cemento, resinas y otros materiales usando el accesorio apropiado. Medición de la carga mediante celdas de carga de presición. Sistema de control AUTOMAX. Platos redondos de compresión de 165 mm de diámetro.   230 V, 50-60 Hz, 1 fase.



65-L28D14

Igual que el anterior pero 110 V, 60 Hz, 1 ph




Dispositivos de compresión para cemento y morteros

Dispositivos de prueba de flexión de vigas de mortero

Piezas distanciadoras para ajustar la luz vertical

Software DATAMANAGER para  PC




Las máquinas de compresión AUTOMAX super-automáticas representan la evolución más sofisticada y avanzada de las máquinas de compresión habituales.

Este nuevo y avanzado sistema cumple, en primer lugar, los requisitos para la aplicación de la tasa de carga exacta y constante conforme a las normas. El ciclo de pruebas con retroalimentación digital de circuito cerrado se realiza de forma automática con sólo pulsar el botón de inicio. La otra importante innovación de la "tecnología de ES", que cuenta con el control de flujo de aceite exacto sin dispersión de aceite, funcionamiento silencioso, la temperatura del aceite frío y, por último, bajo consumo de energía, ahorro de más del 30% de energía en comparación con los sistemas tradicionales.



El procedimiento de prueba automático, una vez que la muestra ha sido posicionada y centrada y la máquina está encendida es:

      ▪       Establezcer los parámetros de ensayo, incluyendo la tasa de carga, en la pantalla táctil (se puede evitar de forma

              predeterminada para pruebas repetitivas)

      ▪       Pulsar el botón de inicio en la pantalla táctil

      ▪       La máquina inicia automáticamente la aproximación rápida hacia el plato superior, cambia a la velocidad de la prueba

              una vez que la muestra entra en contacto con la placa superior y, por último, libera la presión en caso de falla del espécimen

      ▪       Guardar la prueba incluyendo los datos de resultados de prueba y el gráfico de carga / tiempo. La ejecución de la prueba es

              conforme a las normas y fácilmente demostrables.


Instalación tercer marco

50-C10D/3F

Actualización del sistema Automax para la conexión de un tercer marco y control (contar con los modelos 4000kN y 5000kN). La selección de los marcos es a través de la pantalla / PC.



Impresora gráfica (a ser instalada en fábrica)

50-C10B / PR

Actualización del DIGIMAX, PILOT y AUTOMAX incorporando una impresora gráfica serial en el panel frontal que permite también imprimir el gráfico carga/tiempo al final del ensayo.

Especificaciones:

  - Impresión muy silenciosa

 - Alta velocidad: 50 mm / seg

 - Alta resolución: 203 dpi = 8 puntos / mm

 - Apoyo de ensayo e Impresión gráfica

 - Mantenimiento más fácil con autodiagnóstico

 - Ancho del papel: 57,5 mm



Guarda fragmento de Seguridad

65-L2700 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L27xxx



65-L1800 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L18xxx



65-L2800 / P

Guarda transparente rígido para máquinas y marcos de compresión 65-L28xxx



Interruptor de bloqueo de guarda-puerta.

50-L0050 / P   Para evitar que la ejecución del ensayo sea con la guarda-puerta de seguridad abierta. Tiene que ser instalado de fábrica directamente en la guarda-puerta protector transparente.



Certificados de dureza placas

50-C0050 / HRD

Certificado trazable de dureza para placas de carga de 165 mm de diámetro. Dureza mínima de 55,5 HRC.

Sólo disponible al ordenar con la máquina



50-C0050 / HRD5

Certificado trazable de dureza para platos de carga de 40x40 mm. Dureza mínima de 60 HRC.

Sólo disponible al ordenar con la máquina



Procedimientos de calibración especiales

50-C0050 / CAL

Procedimiento de calibración especial para obtener la clase 1 desde el 1% de la escala de 300 kN



50-C0050 / CAL5

Procedimiento de calibración especial para obtener la clase 1 a partir de 5 % de la escala de 15 kN
