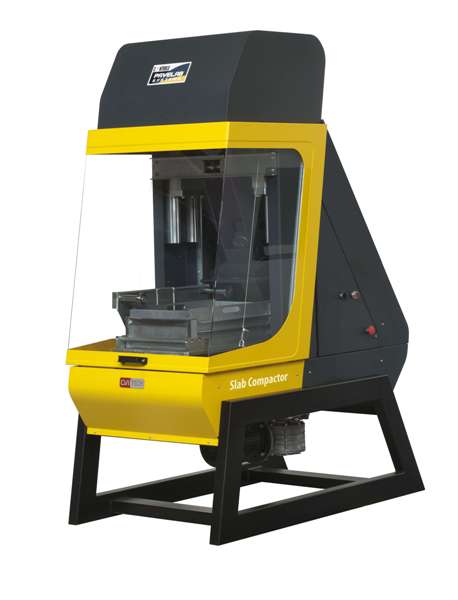

Compactador estándar de rodillo para losas de asfalto
PAVELAB SYSTEM Compactadores avanzados electro-mecánicos para losas de varios tamaños,
sistema de control de bucle cerrado.
EN 12697-33
DESCRIPCIÓN GENERAL
Introducción
Este aparato puede compactar losas de asfalto a una densidad predeterminada empleando cargas especÃficas correspondientes a las mismas usadas con los rodillos de pavimentación utilizados en la construcción de carreteras.
Las losas de asfalto producidas pueden ser usadas para:
• el ensayo de pista (carga por rueda).
• preparar especÃmenes (núcleos) para ensayos de tracción indirecta y ensayos de fluencia estático y
dinámico (ensayos de fluencia).
• cortar en vigas para ensayos de fatiga por flexión.
La máquina puede compactar losas de 500 x 300 mm, 400 x 300 mm, 300 x 300 mm y 320 x 260 mm (intercambiables), ajustándolo con los accesorios adecuados.
Todas las versiones cuentan con un marco sólido de acero de alta rigidez, con dispositivos de seguridad y diseño ergonómico que se ajustan a las normas CE.
Descripción
Con un sistema de compactación por segmento de rodillo de radio de cabeza de 535 mm. El segmento de rodillo se mueve libremente por fricción simple para una mejor uniformidad de la compactación. Un motor paso a paso mueve verticalmente el segmento del rodillo bajo control de desplazamiento y control de carga. La carga vertical se aplica de manera ortogonal al eje del movimiento de desplazamiento. El carro del molde se mueve hacia atrás y hacia adelante por un sistema de manivela que reduce al mÃnimo la aceleración durante la inversión del movimiento y la consiguiente perturbación de la muestra. La dimensión longitudinal (mayor) del molde corresponde a la dirección de compactación por lo que es posible obtener muestras de una longitud adecuada conforme a las normas. La tapa de la máquina se eleva para permite un fácil acceso al área de moldeo. En la posición de "reposo", se cierra el molde para el operador mientras que el segmento de rodillo se levanta y se coloca en la parte posterior de la máquina.
Firmware
-Ajuste de la compactación con control por desplazamiento o procedimiento de compactación por control combinado de carga / desplazamiento.
-Selección de personalización y almacenamiento de los parámetros de ensayo
-Personalización del ciclo de compactación que se guarda y se puede recargar desde la base de datos
-Pantalla gráfica del rodillo de desplazamiento vertical / fuerza vertical en función del número de pasadas
Software
- Software PC-Totalmente programable que funciona en Windows ® (no incluye PC)
- Selección, personalización y almacenamiento de los parámetros de prueba
- Puesta en marcha del modo de control de la compactación: carga, desplazamiento, combinado de carga / desplazamiento
- Pantalla gráfica del rodillo de desplazamiento vertical / fuerza vertical en función del número de pasadas
- Procesamiento de datos que cumple las normas y almacenaje
CaracterÃstica única
El procedimiento de compactación combinado de carga / desplazamiento proporciona al inicio una compactación controlada de desplazamiento, que puede conceder una superficie plana de la losa compactada, seguida de una fase de compactación de carga, que puede replicar la compactación real sobre la superficie de la carretera.
Control de la máquina
- Desplazamiento vertical del segmento de rodillo por motor paso a paso, medido directamente por el transductor lineal para verificar en tiempo real el espesor de la muestra para eliminar los errores debidos a la deformación de la estructura de la máquina.
- Medición en tiempo real y el control con una lógica de circuito cerrado de carga de compactación por dos celdas de carga.
El sistema de cámara dual permite verificar las posibles discrepancias de la compactación debido a una mala distribución del asfalto en el molde y otros desperfectos inesperados, con la advertencia al operador.
- La máquina está equipada con sensores para confirmar el molde en su posición y para la visualización automática de la carrera horizontal establecida.
- DIMENSIONES DE LOS MOLDES: 500 x 300 mm, 400 x 300 mm, 300 x 300 mm y 320 x 260 mm.
Las dimensiones longitudinales (mayor) del molde corresponden a la dirección de compactación, para obtener muestras de la conformación longitud adecuada a las normas.
Actualización de las opciones para las dos versiones
- Opcional moldes de diferentes dimensiones
- Opcional cabeza caliente del segmento de rodillo
- Opcional vibrador del segmento de rodillo, para simular los rodillos vibratorios en sitio
(consulte opciones de Actualización)
Nota importante
También producimos un modelo avanzado. Vea abajo.
PRINCIPALES CARACTERISTICAS
• Operado completamente electromecánico
• Controlado por PC, software incluido
• La compactación automática por desplazamiento o combinado carga / desplazamiento controlado por
bucle de lazo cerrado
• Alta calidad de losa por el innovador sistema de PRO-COMPACT *
• Para la compactación de las losas de 500 x 300 mm, 400 x 300 mm, 300 x 300 mm y 320 x 260 mm,
espesor desde 38 a 120 mm
• Una máquina se ajusta a diferentes tamaños de muestra intercambiables desde 320 x 260 mm hasta
500 x 300 mm, siempre compactando longitudinalmente (lado espécimen más largo), cuyo resultado
son losas de asfalto totalmente compatibles con las Normas
• Sustitución mecánica fácil y sencilla de la cabeza del sector para otra dimensión de losa
• Carga máxima compactación 30 kN
• Medida de la carga por dos celdas de carga
• Compacta automáticamente a la densidad / altura deseada
• Velocidad del carro ajustable desde 10 a 30 pasos / min
• Ideal para la producción de vigas de ensayo de Flexión 4-Puntos (EN 12697-24, EN 12697-26,
AASHTO T321)
• Sistema de calefacción del sector de compactación y opciones de vibración del rodillo.
• Moldes de fácil instalación y desinstalación
• Los sistemas de seguridad conforme con las normas CE

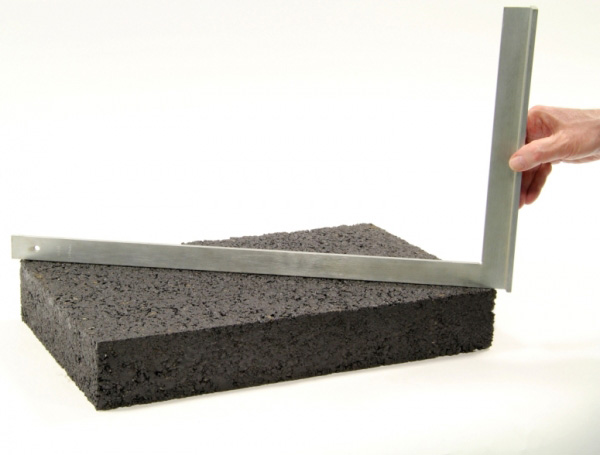

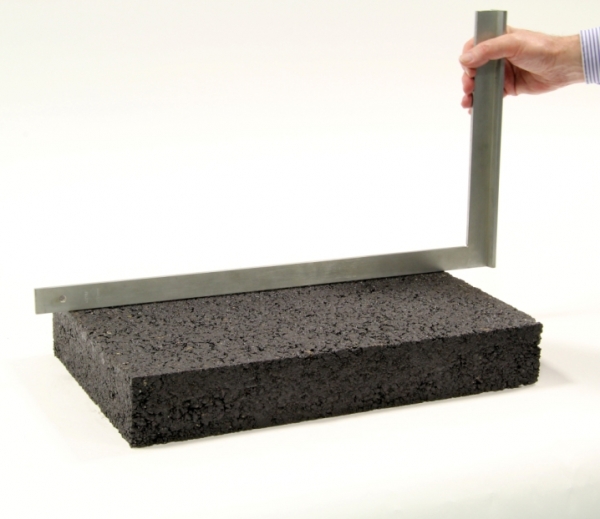

* Bucle cerrado PRO-COMPACT es un control mecánico y electrónico innovador que combina la ortogonalidad de la carga, el movimiento pendular de la cabeza y el movimiento sinusoidal de no fricción hacia adelante y atrás del carro. El resultado es una muestra óptima compactada que cuenta con Planicidad, Regularidad y hOmogeneidad (PRO). El software es capaz de combinar una compactación de carga / desplazamiento. Este procedimiento proporciona al inicio de la prueba de una compactación por desplazamiento controlado, que puede conceder una superficie plana de la losa compactada, seguida por una fase de compactación por carga, que puede replicar la compactación real sobre la superficie de la carretera.
| Modelos |
77-PV40A15 to PV40A45 |
| 77-PV40A16 to PV40A46 | |
| Control de máquina | PC externo ( no incluido) |
| Operación | Electro-mecánica |
| Fuerza vertical máxima: | 30 kN |
| Medición de carga | mediante dos celdas de carga |
| Dispositivo compactación | segmento rodillo 535 mm radio |
| Recorrido horizontal ida y vuelta |
Ajustable: |
| 300/320 mm | |
| 400 mm | |
| 500 mm | |
| Velocidad del carro | ajustable hasta 10 ciclos/min |
| Dimensiones de modes: | 320 x 260 mm |
| 300 x 300 mm | |
| 400 x 300 mm | |
| 500 x 300 mm | |
| Espesor de losa | Si, opcional |
| Vibrador de rodillo | Si, opcional |
| Potencia | 3000 W |
| Alimentación eléctrica | 380 V, 50 Hz, 3 ph ó |
| 220 V, 60 Hz, 3 ph. | |
| Dimensiones totales (lxwxh) | 1300x800x2000 mm |
| Peso aproximado | 650 kg |
77-PV40A05 PAVELAB, compactador estándar electromecánico para losas de varios tamaños. Para la compactación de losas de 500x300 mm, 400x300 mm, 300 x 300 mm y 320 x 260 mm. Controlado por PC, medición de la carga y medición de la deformación, realización de las compactaciones definidas por el usuario. Se suministra sin moldes y cabezas de sector de compactación (ver accesorios). 380 V, 50 Hz, 3 ph.
77-PV40A06 PAVELAB, compactador estándar electromecánico para losas de varios tamaños. Para la compactación de losas de 500x300 mm, 400x300 mm, 300 x 300 mm y 320 x 260 mm. Controlado por PC, medición de la carga y medición de la deformación, realización de las compactaciones definidas por el usuario. Se suministra sin moldes y cabezas de sector de compactación (ver accesorios). 220 V, 60 Hz, 3 ph.

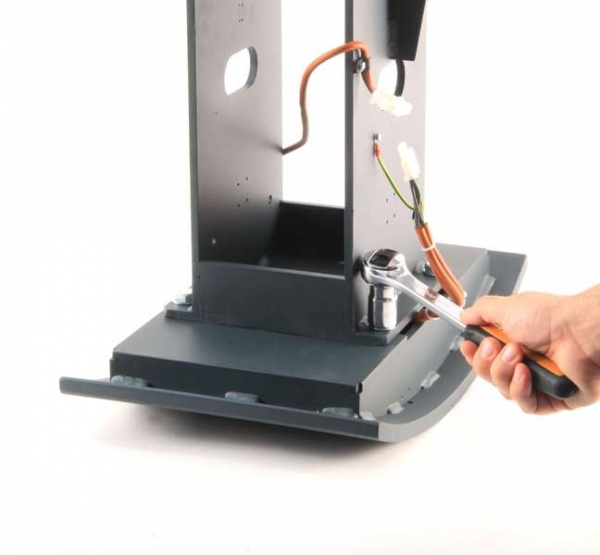

Cabezales de sector de rodillo intercambiables
77-PV42001 Cabezal de sector de rodillo para producir losas de 320 mm de largo x 260 mm de ancho
77-PV43001 Cabezal de sector de rodillo para producir losas de 300 mm de largo x 300 mm de ancho
77-PV44001 Cabezal de sector de rodillo para producir losas de 400 mm de largo x 300 mm de ancho
77-PV45001 Cabezal de sector de rodillo para producir losas de 500 mm de largo x 300 mm de ancho
Cabezales de sector de rodillo intercambiables incluye sistema de calentamiento
A completar con el sistema de control de temperatura 77-PV43012 (ver opciones de Mejora)
77-PV42011 Cabezal de sector de rodillo para producir losas de 320 mm largo x 260 mm ancho. Incluye sistema de calentamiento
77-PV43011 Cabezal de sector de rodillo para producir losas de 300 mm largo x 300 mm ancho. Incluye sistema de calentamiento
77-PV44011 Cabezal de sector de rodillo para producir losas de 400 mm largo x 300 mm ancho. Incluye sistema de calentamiento
77-PV45011 Cabezal de sector de rodillo para producir losas de 500 mm largo x 300 mm ancho. Incluye sistema de calentamiento
Moldes
77-PV42002 Molde de acero de 320 mm x 260 mm
77-PV43002 Molde de acero de 300 mm x 300 mm
77-PV44002 Molde de acero de 400 mm x 300 mm
77-PV45002 Molde de acero de 500 mm x 300 mm
Opción Cabezal térmico
77-PV43012 Cabezal térmico de sector de rodillo (sistema calentamiento)
Opción vibrador de rodillo
77-PV43022 Opción vibrador de rodillo. Para modelos 380 V, 50 Hz, 3 ph
77-PV43024 Opción vibrador de rodillo. Para modelos 220 V, 60 Hz, 3 ph
