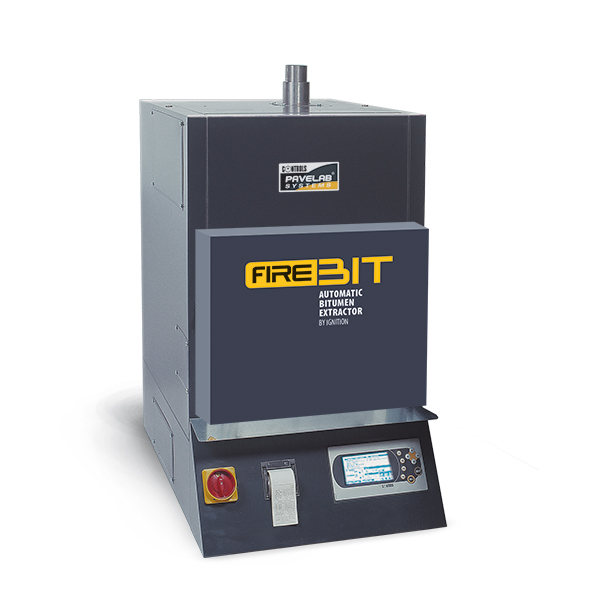

PAVELAB, Analizador de aglomerantes asfálticos por
el método de ignición
EN 12697-39 ASTM D6307 AASHTO TP53
DESCRIPCIÓN GENERAL
El analizador de aglutinante de asfalto PAVELAB consiste esencialmente de un aparato de alta precisión que combina un horno de ignición con un sistema de pesado continuo para controlar la disminución de peso de la muestra de asfalto y automáticamente determinar, al final del ensayo, el contenido y porcentaje de aglutinante. Una cámara auxiliar de postcombustión secundaria, controlada de manera independiente, reduce significativamente las emisiones del horno.
El analizador PAVELAB se suministra completo con doble cesta de muestra con tapas de seguridad, horquilla de extracción y 3 metros de tubo de escape de metal.
CARACTERISTICAS PRINCIPALES
- Ciclo de ensayo totalmente automático con visualización simultánea de todos los parámetros del ensayo,
incluyendo la pérdida de peso y %
- Sistema de calentamiento de alta eficiencia con postquemador adicional para la combustión completa de los
gases de escape, conforme a los requisitos de CE.
- Control de temperatura por bucle cerrado PID
- Construido con sistema de pesaje
- Tiempo de ensayo se ha reducido entre 30-40 minutos
- Menú de desarrollo de ensayo que comprende la visualización simultánea de todos los datos de ensayo
- Base de datos interna con capacidad de almacenamiento de hasta 100 ensayos. Cada ensayo se puede
visualizar, imprimir, borrar o enviar a la PC por el puerto RS 232.
.jpg)
Horno y posquemador
■Sistema de calentamiento de alta eficiencia con postquemador para una combustión total de humos y asà minimizar las emisiones de acuerdo a las prescripciones CE.
â– No requiere de filtros o campanas, bajos costos de mantenimiento
■Tamaño de muestra hasta 4500 g para un resultado de ensayo más representativo
■Potencia nominal máxima: 8,5 kW
â– Consumo de energÃa durante ensayo: 3.5 kW
â– Se suministra completo con bandeja doble para muestra, horquilla para recoger bandeja, bastidor de enfriamiento.
Hardware
â– Microprocesador de 16 bits
■Una sola tarjeta CPU controla ambos test de visualización de datos, temperatura, base de datos y funciones internas
â– Memoria permanente para almacenar los resultados del ensayo
â– Impresora serial de 40 columnas
■Sistema de pesado de 10 000 g de capacidad, 0,1 g de resolución, + 0,1 g de repetibilidad.
■Termorregulación de lazo cerrado PID para el horno y el post-quemador
■Teclado de membrana táctil de 10 teclas
■Gran pantalla gráfica de 240 x 128 pixeles.
■Salida RS 232para la conexión a PC.
Firmware
■Selección de lenguaje
â– Sistema de reloj y calendario
■Comunicación bidireccional en tiempo real con el sistema de pesado.
â– Menú de configuración de ensayo, completo con parámetros fÃsicos y descriptivos
■Menú de calibración, para comprobar y configurar la temperatura y la calibración del peso, para posible control manual del desempeño del ensayo.
■Menú de ensayo con visualización simultánea de todos los datos de ensayo
â– Base de datos interna con capacidad para almacenar hasta 100 ensayos. Cada ensayo puede ser enviado a la PC, desplegado, impreso o borrado.
■Descarga de datos a PC en tiempo real a través del puerto serial RS 232
â– Precalentamiento del horno programable para reducir el tiempo de ajuste.
Seguridad
■Bloqueo automático de la puerta durante el ensayo, incluso aunque se produzca un fallo en la alimentación.
■Comprobación automática de que la puerta está cerrada antes de iniciar el ensayo.
Dimensiones totales: (lxdxh) 590x830x973 mm
Peso aproximado: 125 kg
75-B0008
PAVELAB, analizador de aglomerantes asfálticos por el método de ignición, completo con doble canasta de muestra y tapa de seguridad, horquilla de estracción y 3 metros de tubo metálico de extracción. 380 V, 50 Hz, 3 ph.
75-B0008/Z
PAVELAB, analizador de aglomerantes asfálticos por el método de ignición, completo con doble canasta de muestra y tapa de seguridad, horquilla de estracción y 3 metros de tubo metálico de extracción. 220 V, 60 Hz, 3 ph.
75-B0008/5
Soporte metálico para 75-B0008
75-B0008/10
Careta de protección facial
75-B0008/12
Cubierta de seguridad para la cesta de muestras. Montaje en encimera
75-B0008/14
Cesta de muestras doble adicional
75-B0008/2
Balanza digital de bandeja superior auxiliar, 10 000 g de capacidad, 0,1 g de sensibilidad, para conectar al analizador de aglomerantes asfálticos 75-B0008 a través del puerto RS 232. 230V, 50-60 Hz, 1 ph.
Nota: Esta balanza, o modelo similar adecuado, se utiliza para el pesado de la muestra. El peso debe ser introducido en los parámetros del Analizador PAVELAB
