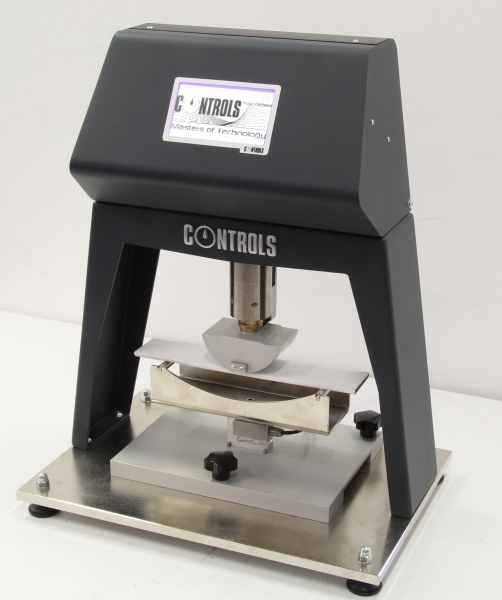

UNIFRAME-MINI, máquina automática para ensayos de
deformación transversal de adhesivos para losas y lechadas
EN 12002
DESCRIPCIÓN GENERAL
Introducción
La máquina UniFrame-MINI es una unidad completamente automático diseñado especÃficamente para los ensayos de deformación transversal de adhesivos para tejas y lechadas en conformidad con los estrictos requisitos de la norma EN 12002.
El marco de alta rigidez permite un amplio acceso a la zona de pruebas y la atención al detalle en el diseño de la máquina se hace evidente, por ejemplo, un yunque de carga robusto y soportes, la pantalla gráfica táctil de fácil lectura montados en altura de la cabeza y orientada hacia el usuario en un ángulo cómodo, los puertos de conexión situados convenientemente en la parte posterior de la máquina y la construcción en general compacta y ergonómica.
Durante el funcionamiento, la máquina mide la deformación transversal de un adhesivo de baldosas o tejas o una tira de lechada con dimensiones prescritas (espesor 3 mm), mientras es sometida a una carga de flexión de 3 puntos que se incrementa gradualmente de tal manera que la deformación transversal es constante a 2mm/min. La prueba se completa cuando se produce la falla.
La tasa de deformación transversal se controla automáticamente por un controlador avanzado de lazo cerrado basado en un algoritmo personalizado. El usuario también puede decidir realizar la prueba con control de velocidad de carga igualmente manejado por el bucle cerrado.
PRINCIPALES CARACTERISTICAS
- Diseño compacto, sólido y ergonómico
- Clase 1 de exactitud (carga y deformación)
- Alta productividad
- Ciclo de pruebas totalmente automático. El ciclo completo de pruebas se realiza de forma automática con solo pulsar el botón de inicio. La ejecución de la prueba correcta conforme a la Norma de referencia es continua y automáticamente controlada.
- Contacto suave del rodillo con la muestra y control de la tasa de carga fluido desde el mismo comienzo de la rampa
- Conexión a la red de comunicación del laboratorio a través del puerto / software LAN
- Permite la verificación remota de los ajustes y los desempeños y la depuración fácil de fallos inesperados
 UNIFRAME/08-0401-03_rev_1_08.07.2013_3.jpg)
 UNIFRAME/08-0402-03_50_1300103001.jpg)
 UNIFRAME/08-0403-03_50_1300103001b.jpg)
◠Capacidad de carga máxima: 250 N
◠Se incluyen la celda de carga y el dispositivo de medición de la deformación transversal del espécimen

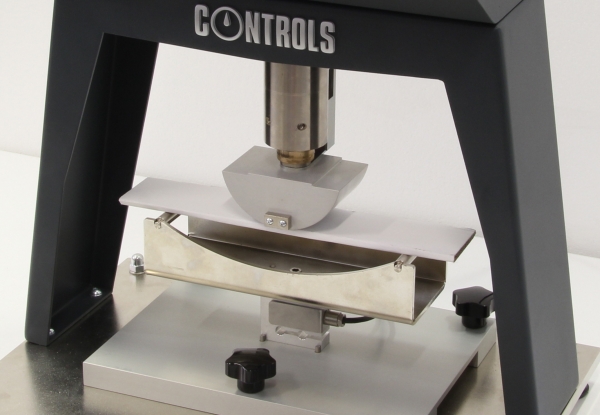

â— Incluye el yunque de carga y apoyos

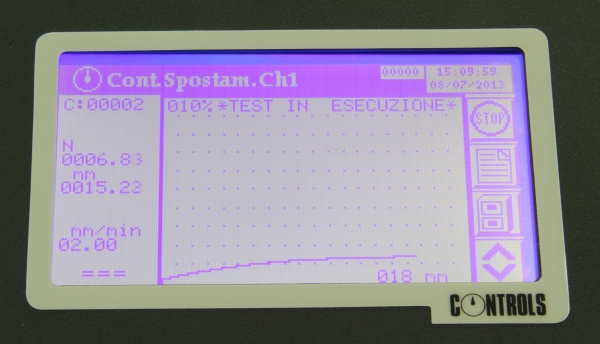

â— 240 x 128 pÃxeles de pantalla táctil de visualización gráfica que muestra los números y diagramas
â— Frecuencia de muestreo y el control efectivo de hasta 50/sec.
◠Resolución efectiva de 17 bits
â— Carrera del actuador: 30mm
â— Almacenamiento de datos en memoria USB (incluido)
◠Conexión al PC a través del puerto LAN (se incluye software de comunicación)
◠Selección múltiple de idiomas y unidades
â— Reloj para tiempo real y fecha
◠Control PID de lazo cerrado para velocidad de deformación transversal y velocidad de carga (seleccionable por el usuario)
â— Consumo máximo de energÃa: 50W
â— Dimensiones (wxdxh): 440x300x 550mm
â— Peso: 25 kg (aprox.)
70-T0108/MINI
Máquina automática de pruebas UNIFRAME-MINI para la deformación transversal de adhesivos y lechada conformes a EN12002. Interfaz de usuario digital con amplia pantalla táctil gráfica con resolución de 240x128 pÃxeles. Se suministra completo con celda de carga de 250 N de capacidad y el dispositivo de medición para la deflexión de la muestra.
230/110V-50/60Hz-1Ph
70-T0108/M1
Molde rectangular para la muestra a EN12002, dimensiones internas de 280 x 45 mm, espesor de 5 mm
70-T0108/M2
Cabeza de carga para la preparación de la muestra según EN12002
70-T0108/M3
Peso de 10 kg con dos asas para la preparación de la muestra según EN12002
