Accesorios para marcos de carga universal para ensayos en
suelos, asfalto, concreto, cemento, mortero y ensayos en rocas.
ASTM C109; EN 12390-5; ASTM C78; ASTM C293; ASTM C348; EN 12697-34; EN 491;
ASTM D1883; ASTM D1559; ASTM D1635; ASTM C99; ASTM C880; ASTM D5581; EN 196
EN 12697-12; EN 12697-23; BS 1377:4; NF P94-078; EN 13286-47; ASTM D2850; BS 598;
DESCRIPCIÓN GENERAL
Introducción
Marcos de carga de 50 y 100 kN (motorizados o manuales) son adecuados para una amplia gama de pruebas en diferentes tipos de materiales. Cada ensayo requiere una lista de accesorios en función del tipo de prueba y en la norma de referencia. Ver información para pedir y seleccionar de la lista los accesorios adecuados para cada marco universal de nuestro rango y ver accesorios disponibles para el kit de la prueba

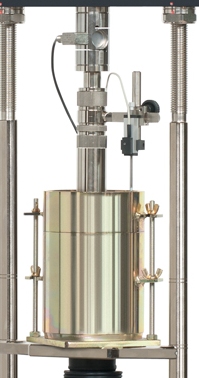

 UNIFRAME/08-0301-10_accessori_cbr_digital.jpg)

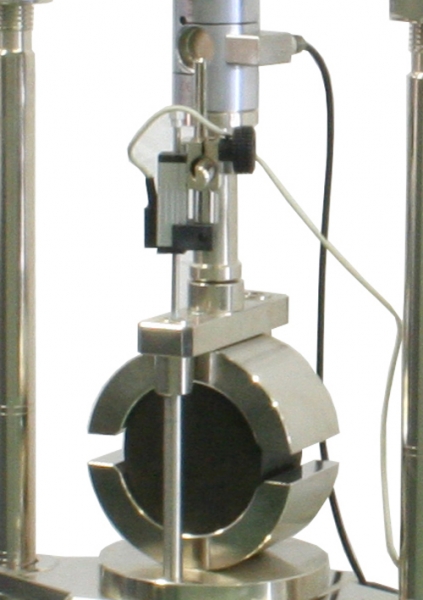

 UNIFRAME/08-0302-10_digital_marshall_4.jpg)

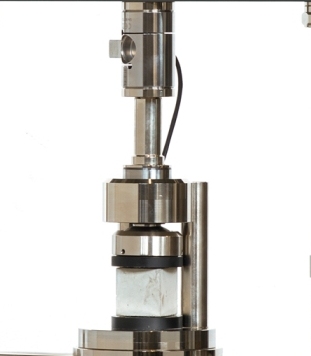

 UNIFRAME/08-0303-10_accessori_compressione.jpg)

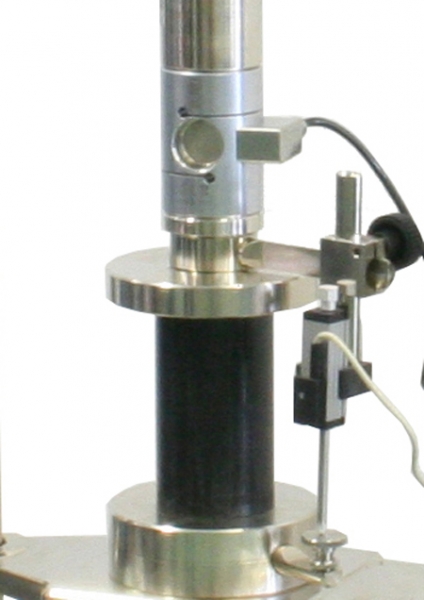

 UNIFRAME/08-0304-10_digital_unconfined.jpg)
| Máquina de ensayo apropiada | Ensayo/Aplicación | Accesorios requeridos para la aplicación | Descripción corta | Norma de referencia |
| 34-V1072; 34-V1172; 70-T1082; 70-T1182; 70-T1192; 28-WF4005**; 28-WF4010** |
CBR - versión digital (consulte los accesorios para la información del kit completo) |
82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | EN 13286-47; ASTM D1883, BS 1377: 4; |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 34-T0104/81 | Soporte de transductor ajustable | |||
| 82-P0322 (or 30-WF6208) | Transductor de desplazamiento 25 mm de recorrido | |||
| 34-T0103/1 | Pistón de penetración CBR ajustable | |||
| 82-P60R02* | Digimax cuatro canales de visualización digital, gráfico y unidad de procesamiento. 230 V, 50-60 Hz, 1 fase | |||
| molde (ver accesorios CBR, versión ASTM, versión BS, versión NF, versión EN) | ||||
| 34-T0102; 34-T0106; 34-V1072; 28-WF4005; 28-WF4010 |
CBR - versión analógica | 34-T0103/3C | CBR conjunto del pistón de penetración incluyendo medidor de dial y soporte | EN 13286-47; ASTM D1883; BS 1377: 4; NF P94-078 |
| 82-T1009 | Anillo de carga de 50kN de capacidad con dial indicador de 0.001mm | |||
| molde (ver accesorios CBR, versión ASTM, versión BS, versión NF, versión EN) | ||||
| 76-B0030; 34-V1072; 34-V1172; 70-T1082; 70-T1182; 70-T1192 |
Marshall 4 "(6") - versión digital (consulte los accesorios para la información del kit completo) |
82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | EN 12697-34; ASTM D1559, D5581; BS 598, NF P98-251; DIN 1996 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 34-T0104/81 | Soporte de transductor ajustable | |||
| 82-P0322 (or 30-WF6208) | Transductor de desplazamiento 25 mm de recorrido | |||
| 34-T0104/10 | Dispositivo de extensión para compresión | |||
| 34-T0104/13 | Dispositivo de extensión para compresión | |||
| 76-B0033 (B0033/C) | Molde de estabilidad | |||
| 82-P60R02* | Digimax cuatro canales de visualización digital, gráfico y unidad de procesamiento. 230 V, 50-60 Hz, 1 fase | |||
| 76-B0030; 34-V1072 |
Marshall 4" (6") - versión analógica | 82-T1009/F or 82-T1007/F | Anillo de carga de 50 kN o 30 kN de capacidad dial indicador de 0.001mm, con freno de vástago | EN 12697-34; ASTM D1559, D5581; BS 598; NF P98-251; DIN 1996 |
| 34-T0104/10 | Dispositivo de compresión | |||
| 76-B0034 | Medidor de flujo | |||
| 76-B0033 | Molde de estabilidad | |||
| 76-B0030; 34-V1072; 34-V1172; 70-T1082; 70-T1182; 70-T1192 |
Indirect Tensile 4" (6") - digital version | 82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | EN 12697-23 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 82-P0322 | Transductor de desplazamiento 25 mm | |||
| 34-T0104/81 | Soporte de transductor ajustable | |||
| 34-T0104/13 | Dispositivo de extensión para compresión | |||
| 34-T0104/10 | Dispositivo de compresión | |||
| 76-B0078/B (76-B0078/C) | Dispositivo Tracción indirecta | |||
| 82-P60R02* | Digimax cuatro canales de visualización digital, gráfico y unidad de procesamiento. 230 V, 50-60 Hz, 1 fase | |||
| 76-B0030; 34-V1072 |
Tracción indirecta 4 "(6") - versión analógica | 82-T1009/F or 82-T1007/F | Anillo de carga de 50 kN o 30 kN de capacidad, dial indicador de 0.001mm, con freno de vástago | EN 12697-23 |
| 34-T0104/10 | Dispositivo de compresión | |||
| 76-B0078/B (76-B0078/C) | Dispositivo Tracción indirecta | |||
| 76-B0034 | Medidor de flujo | |||
| 34-V1072; 34-V1172; 70-T1082; 70-T1182; 70-T1192; 28-WF4005; 28-WF4010 |
Compresión inconfinada - versión digital | 82-P0375/C | Adaptador de conexión para celda de carga / viga transversal | ASTM D2166; BS 1337 |
| 82-P0370 | Celda de carga de 2,5 kN de capacidad | |||
| 34-T0104/81 | Soporte de transductor ajustable | |||
| 82-P0322 (or 30-WF6208) | Transductor de desplazamiento 25 mm de recorrido | |||
| 70-T0108/5 | Extensión celda de carga | |||
| 34-T0104/4 | Platos para compresión inconfinada | |||
| 82-P60R02* | Digimax cuatro canales de visualización digital, gráfico y unidad de procesamiento. 230 V, 50-60 Hz, 1 fase | |||
| 34-T0102; 34-V1072; 28-WF4005; 28-WF4010 |
Compresión inconfinada - versión analógica | 28-WF6453 | Anillo de carga de 10 kN de capacidad con dial indicador a 0.001mm | ASTM D2166; BS 1337 |
| 34-T0104/9 | Collar de extensión | |||
| 34-T0104/7 | Soporte de dial indicador ajustable | |||
| 82-D1255 | Dial indicador 10 x 0,01 mm | |||
| 34-T0104/4 | Platos para compresión inconfinada | |||
| 70-T1082; 70-T1182; 70-T1192 |
Esfuerzo de flexión | 70-T0108/5 | Extensión celda de carga | ASTM D1635 |
| 82-P0370 o P0373 | Celda de carga de 2,5 kN o 10 kN de capacidad | |||
| 70-T0108/7 | Dispositivo de flexión de muestras de suelo-cemento | |||
| 34-V1072; 28-WF4005; 28-WF4010; 34-V1172; 70-T1082; 70-T1182; 70-T1192 |
Triaxial rápida | 28-WF0370/T or WF0373/T | Celda de carga de 2,5 kN de capacidad con adaptador para celda triaxial o 10 kN | BS 1337; ASTM D2850 |
| ver sistema triaxial para todos los accesorios | ||||
| 70-T1082; 70-T1182; 70-T1192 |
Compresión uniaxial | 82-P0375/C | Adaptador de conexión para celda de carga / viga transversal | ASTM D 1633 |
| 82-P0370 o P0373 | Celda de carga de 2,5 kN o 10 kN de capacidad | |||
| 34-T0104/3 | Platos para compresión inconfinada con asiento esférico | |||
| 70-T0108/5 | Extensión celda de carga | |||
| 70-T1082; 70-T1182; 70-T1192 | Tracción indirecta en rocas | 45-C9032/H | Dispositivo de compresión para rocas | ASTM D3967 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | |||
| 70-T1082; 70-T1182; 70-T1192 | Módulo de ruptura de piedras de construcción naturales | 82-P0375/C (o P0376/C apropiada para celda de carga P0376/E) | Adaptador de conexión para celda de carga / viga transversal | ASTM C99, C880 |
| 82-P0370 o P0373 o P0375 o P0376/E | Celda de carga de 2,5 kN o 10 kN o 50 kN o 100 kN de capacidad | |||
| 70-T0108/3A | Dispositivo de ensayo para módulo de ruptura | |||
| 34-V1072; 34-V1172; 70-T1082; 70-T1182; 70-T1192 |
Ensayo de perforación en bloques de arcilla para pisos | 82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | UNI 9730-3 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 70-T0108/6 | Dispositivo de prueba de perforación | |||
| 82-P60R02* | Digimax cuatro canales de visualización digital, gráfico y unidad de procesamiento. 230 V, 50-60 Hz, 1 fase | |||
| 70-T1182; 70-T1192 |
Esfuerzo de flexión en vigas de concreto, tejas de barro y concreto | 82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | EN 12390-5, 491, 583; BS 1881: 118; ASTM C78, C293; NF P18-407; UNE 83-305; UNI 6133 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 70-T0108/1 | Dispositivo de ensayo de flexión | |||
| 70-T1082; 70-T1182; 70-T1192 |
Esfuerzo de flexión en prismas de mortero 40 mm x 40.1x160 | 82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal |
EN 196; ASTM C348 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 34-T0104/10 | Dispositivo de compresión | |||
| 65-L0019 / C (ASTM solamente) | Dispositivo de ensayo de flexión para los prismas de mortero | |||
| 65-L0019 / B (EN solamente) | Dispositivo de ensayo de flexión para los prismas de mortero | |||
| 70-T1082; 70-T1182; 70-T1192 |
Compresión en mezclas de mortero de baja resistencia | 82-P0375/C (x2) | Adaptador de conexión para celda de carga / viga transversal | ASTM C109 |
| 82-P0375 | Celda de carga de 50 kN de capacidad | |||
| 34-T0104/10 | Dispositivo de compresión | |||
| 50-C9032 | Dispositivo para compresión de cubos de mortero de 50 mm |
* sólo requerido para el 70-B0030, 34-T0102, T0106-34 / A y 34-V1072
** La configuración tiene que ser completada con 28-WF0104/11W (conveniente para 28-WF4005) y 28-WF0104/12W (conveniente para 28-WF4010)
Muy a menudo, esta máquina se utiliza para realizar los ensayos tanto de CBR como Marshall. Con el fin de evitar la duplicación ofrecemos un kit de accesorios aquà abajo.
Si se tienen que realizar otros ensayos, por favor refiérase a la página web "Accesorios de ensayo para máquina universal"
CBR: EN 13286-47, ASTM D1883, AASHTO T193
34-V0107/CBR
Conjunto de ensayo para llevar a cabo la prueba de CBR en el modo digital, incluyendo:
82-P0375 Celda de carga de 50 kN de capacidad
82-P0375 / C Adaptador para fijar a la celda de carga (dos piezas)
82-P0322 Transductor de desplazamiento, recorrido 25 mm
34-T0104/81 Soporte de transductor adjustable
34-T0103/1 Pistón de penetración CBR ajustable
Todos los elementos anteriores se pueden pedir por separado.
Marshall: EN 12697-34, ASTM D1559, ASTM D6927
34-V0107/MAR
Conjunto de ensayo para llevar a cabo el ensayo Marshall en el modo digital, incluye:
82-P0375 Celda de carga de 50 kN de capacidad
82-P0375 / C Adaptador para fijar a la celda de carga (dos piezas)
82-P0322 Transductor de desplazamiento, recorrido 25 mm
34-T0104/81 Soporte de transductor adjustable
34-T0104/13 Dispositivo de extensión para compresión
34-T0104/10 Dispositivo de compresión
76-B0033 Molde de Estabilidad
Todos los elementos anteriores se pueden pedir por separado.
CBR y Marshall (Para evitar duplicaciones cuando ambas pruebas tienen que realizarse)
34-V0107/CM
Conjunto de ensayo para llevar a cabo la prueba de CBR y Marshall en el modo digital, incluyendo:
82-P0375 Celda de carga de 50 kN de capacidad
82-P0375 / C Adaptador para fijar a la celda de carga (dos piezas)
82-P0322 Transductor de desplazamiento, recorrido 25 mm
34-T0104/81 Soporte de transductor adjustable
34-T0103/1 Pistón de penetración CBR ajustable
34-T0104/13 Dispositivo de extensión para compresión
34-T0104/10 Dispositivo de compresión
76-B0033 Molde de Estabilidad
SOFTWARE
82-SW/CMU Software para PC para ensayos CBR, Marshall, tracción indirecta y pruebas en general
Nota importante: las normas EN relativas a la prueba de Marshall describen una máquina en la configuración digital con la unidad de registro.
