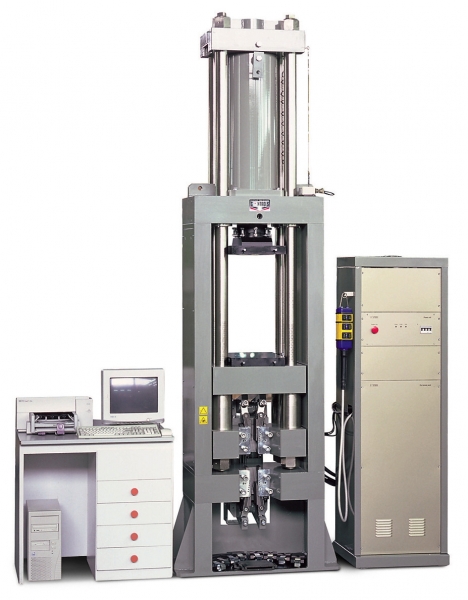

Máquina Universal de tensión/compresión (Barras de refuerzo)



EN ISO 6892          EN ISO 7500-1        ASTM A370





            DESCRIPCIÓN GENERAL



Introducción

Esta máquina ha sido diseñada específicamente para satisfacer las necesidades de los laboratorios centrales y comerciales de la industria de la construcción y la ingeniería civil en general. Esta máquina universal, de hecho, puede ser utilizado para ensayos de tracción de barras de acero de refuerzo de hasta 40 mm de diámetro, probetas planas de hasta 35x75 mm y ensayos de compresión en probetas de concreto estándar.

También se puede utilizar, con el accesorio adecuado, para el ensayo transversal o doblado en ensayos de acero, ensayos de flexión en vigas de concreto y ensayos generales de compresión. Accesorios especiales también están disponibles para ensayos de hilos de acero y malla de acero electrosoldada.

Todas las funciones de control se gestionan desde un teclado y con un ratón estándar. El marco difiere sustancialmente de los viejos modelos tradicionales debido a la originalidad del diseño como por ejemplo los desplazamientos por control remoto y sistemas de sujeción. El software incluye un juego completo de programas: tensión, doblado, flexión y ensayos de compresión.

Una vez que la muestra se ha colocado en la máquina (usando accesorios si fuese necesario) y los datos de especímenes introducidos, la prueba se realiza de forma totalmente automática con sólo pulsar un botón hasta la impresión del informe de ensayo y el almacenamiento de los datos de prueba.



Marco de la máquina, conjunto del cilindro, celda de carga

     â–ª    Base de acero con marco rígido que almacena las mordazas inferiores.

     â–ª    Conjunto de pistón / cilindro montado en la parte superior de la estructura rígida.

          La celda de carga incorporado en el pistón.

     â–ª    Marco móvil que consta de cuatro columnas de alta resistencia a la tracción, la viga

        superior conectada directamente al pistón, la viga intermedia con placa de compresión

        y la viga inferior que guarda las mordazas superiores.

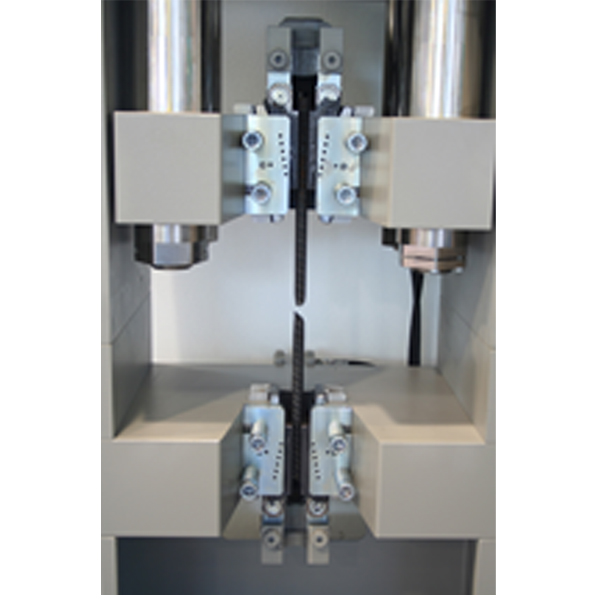

     â–ª    Sistema de mordazas operadas hidráulicamente y ajuste vertical de dos cilindros auxiliares

        independientes controlados por la botonera. Esta característica única hace que la máquina

        sea muy fácil de manejar y permite a un técnico realizar la prueba en un tiempo muy corto.

     â–ª    Desplazamiento de la viga controlado por el uso de un codificador bi-direccional. football news



Consola de control

     â–ª    En la parte inferior se encuentra el sistema hidráulico, que incluye: la bomba hidráulica,

         la válvula proporcional, las válvulas hidráulicas, el intercambiador de calor para controlar

         la temperatura del aceite y el depósito de aceite.



Mordazas

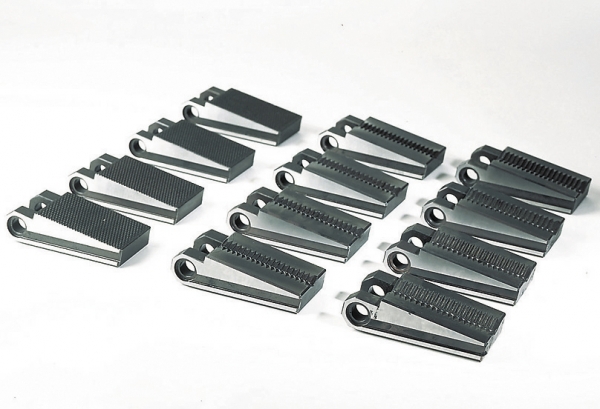

     â–ª    Tres juegos de mordazas estándar suministradas con la máquina, para especímenes

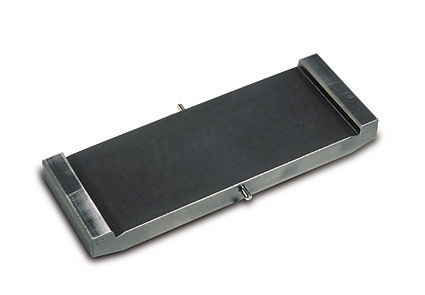

       redondos y planos, además de dos conjuntos de placas de apoyo para proporcionar

       el máximo de soporte y la superficie de soporte para especímenes de todos los tamaños.



Características de seguridad

     â–ª    El interruptor de presión, el cual detiene automáticamente la máquina cuando la presión

          del aceite va más alto que  el nivel máximo permitido.

     â–ª    Interruptor de final de carrera para detener el bastidor móvil en su posición superior.

     â–ª    Característica del software que detiene la máquina cuando se alcanza la carga máxima.



Hardware

La sección superior de la consola de control alberga la tarjeta electrónica para el control de todas las funciones, que tiene las siguientes especificaciones:

     â–ª    A / D converter resolución 1/20000

     â–ª    4 salidas para electroválvulas

     â–ª    Salida analógica para el control de la carga y esfuerzo: 12 bit

     â–ª    Entrada de la celda de carga



Software

La máquina se puede utilizar ya sea en el modo manual o en el modo automático para llevar a cabo:

     â–ª    Ensayo de tracción en las barras de refuerzo de acero, según la norma EN 10002 y ASTM A370

     â–ª    Los ensayos de tracción, en general, a la flexión (transversal) y ensayo de flexión en conforme

         a ASTM E290, UNI 564 de acero.

     â–ª    Los ensayos de flexión en vigas de concreto según EN 12390-5

     â–ª    Los ensayos de compresión sobre probetas de concreto según EN 12390-3



Equipo estándar

La máquina se suministra completo con:

     â–ª    3 juegos de mordazas para muestras redondas de hasta 40 mm de diámetro. y las muestras planas

          de hasta 70 mm de ancho y 35 mm de espesor y dos juegos de placas de apoyo.

     â–ª    1  juego de tornillos para la cimentación de la máquina, 1 llave de servicio, manual de instrucciones,

          el PC y la impresora gráfica de color





             PRINCIPALES CARACTERISTICAS



     â–ª    1000 kN de capacidad en tensión y 2.000 kN en compresión

     â–ª    Ciclo de pruebas completamente automática con sólo pulsar un botón hasta la impresión

          del certificado de prueba

     â–ª    Medidor de celda de carga incorporada en el pistón, proporciona una medición precisa

           de la carga

     â–ª    Desplazamiento vertical rápido de bastidor móvil por control remoto

     â–ª    Sistema de sujeción hidráulico controlado por control remoto

     â–ª    Tres juegos de mordazas para barras redondas de hasta 40 mm de diámetro y planas de

         hasta 70x35 mm

     â–ª    Carga frontal de especímenes para una operación rápida y fácil

     â–ª    Despliegue del diagrama de esfuerzo / deformación en tiempo real

     â–ª    Impresión de diagrama de esfuerzo / deformación y resultados de las pruebas.












Máxima carga de ensayo

     -  En tensión:

              1000 kN

     -  En compresión:

              2000 kN



Rangos de Medición de Carga

     -  Cambio automático de la sensibilidad de la escala, el valor mínimo de lectura 100 N



Ensayo de tracción

     -  Max. distancia entre mordazas:

         700 mm

     -  Sistema de mordazas:

          Hidráulica con mando a distancia

     -  Diámetro Máximo de varilla:

         40 mm

     -  Tamaño máximo de las muestras planas:

         70x35 mm



Prueba de doblez (utilizando el accesorio 70-C820 / 2)

     -  Max. carga:

         200 kN

     -  Max. distancia entre los soportes:

         800 mm



Velocidad de ensayo

     - 0-83 mm / min



Velocidad de ajuste de la viga

     - 500 mm / min



Max. carrera del émbolo

     - 610 mm



Distancia entre columnas

     - 330 mm



Dimensiones

     - Marco Ensayo (pistón totalmente salido):

        955x635x3960 mm

     - Consola de control:

        565x540x1350 mm



Pesos y cubicación de envío

     - Marco de ensayo

          2.900 kg aprox.

     - Consola de control:

          200 kg aprox.

     - Peso bruto total:

          4.000 kg aprox.

     - Cubicación de envío:

          7 m3 aprox.




70-C0820 / C

Máquina Universal de Ensayos con control computerizado, para las pruebas de tensión de hasta 1.000 kN y ensayos de compresión de hasta 2.000 kN, incluye tres juegos de mordazas estándar, PC, impresora y software. 380 V, 50 Hz, 3 ph.



70-C0820/CZ

 Máquina Universal de Ensayos con control computerizado, para las pruebas de tensión de hasta 1.000 kN y ensayos de compresión de hasta 2.000 kN, incluye tres juegos de mordazas estándar, PC, impresora y software. 220 V, 60 Hz, 3 ph.




Accesorios

70-C0901/20

Mordaza para malla de acero electrosoldada. Se utiliza con las mordazas estándar para especímenes planos entregadas con la máquina 70-C0820/C.

Peso aprox:. 5 kg.



70-C0901/31

Mordazas para cable de siete hilos de 9,3 a 15,2 mm de diámetro. Se requieren cuatro piezas incluyendo las placas anti-deslizantes 70-T0901/T12 o 70-C0901/T15. Ver siguientes posiciones.

Peso aprox:. 5 kg.



70-C0901/T12

Placas anti-deslizante de 15x200 mm para los cables de diámetro. 12,5 mm. Paquete de 100 piezas. Para el uso con morzdazas 70-C0901/32.



70-C0901/T15

Placas anti-deslizante 15x200 mm para los cables de diámetro 15,2 a 15,9 mm. Paquete de 100 piezas. Para el uso con mordazas 70-C0901/32.



70-C0820 / 2

Accesorio de ensayo de doblez Transversal. Ver cuadro No. Para el uso con la máquina 70-C0820 / C para realizar la prueba transversal en muestras de acero según las normas UNI 559.

     - Max. carga de 200 kN

     - Distancia máxima entre las barras de 800 mm

     - Barras: 120 mm de longitud x 50 mm de diámetro.

     - Peso aprox:. 150 kg



70-C0820/31

Accesorio para ensayo de doblez. Ver cuadro No. Para el uso con la máquina 70-C0820 / C para realizar el ensayo de flexión en probetas de acero, según la norma ASTM E290 y UNI 564.

     - Max. carga de 200 kN

     - Distancia máxima entre las barras de 800 mm

     - Barras: longitud 120 mm x 50 mm de diámetro.

     - Peso aprox:. 150 kg



70-C0820 / 5

Dispositivo Compresión para 70-C0820 / C. Incluye: placas superior e inferior de diámetro 216x50mm, asiento esférico, piezas distanciadores de diámetro 200x100mm y diámetro 200x50mm.



70-C0901 / 5

Juego de platos de compresiónpara especímenes de concreto. Plato superior con asiento esférico.

     - Dimensiones: 310x435x50 mm placa

     - Peso aprox. 150 kg



Extensómetros coaxiales

Extensómetro Universal

Armario para PC



Partes de repuesto



70-C0807/10

Mordaza para muestras planas de hasta 70x35 mm y bloques redondos de 5-9 mm de diámetro. Se requieren cuatro piezas por juego.



70-C0807/12

Mordaza en "V" para especímenes redondos de 9 a 19 mm de diámetro. Se requieren cuatro piezas por juego.



70-C0807/14

Mordaza en "V" para especímenes redondos a partir de 19 a 40 mm de diámetro. Se requieren cuatro piezas por juego.



70-C0807/16

Placa de cuña de 9 mm de espesor.Se requieren cuatro piezas por juego.



70-C0807/18

Placa de cuña de 14 mm de espesor.Se requieren cuatro piezas por juego.



70-C0901/31

Grasa de grafito para las mordazas. Lata de 1 kg.
