Máquina de ensayo combinado tensión-compresión





ASTM C39;     AAHSTO T22





              DESCRIPCIÓN GENERAL



Introducción

Esta máquina ha sido diseñada para su uso tanto en el campo como en laboratorio, para realizar ensayos de tensión en varillas de acero de hasta 22 mm de diámetro y ensayos de compresión en especímenes cilíndricos de hasta 160 mm de diámetro x 320 mm de altura y en cubos de hasta 150 mm, utilizando los accesorios adecuados.

Sus dimensiones comparativamente ligeras, pequeñas, alto grado de precisión y bajo costo, hacen que esta máquina sea ideal para ensayos en el campo y para fines educativos-formativos.



La máquina se puede usar con el Digimax Plus que es un sistema digital de microprocesador con pantalla gráfica grande de 240 x 128 pixel, que puede recibir la señal de extensómetros electrónicos (por ejemplo: extensómetro coaxial series 70-C0961 y el extensómetro Universal 70-C0954/C) para las mediciones de elongación. También es posible la conexión a una PC usando el software 70-S0010 y obtener el gráfico de esfuerzo-deformación completo conforme a la norma EN 6892. transfer news



El Digimax Plus puede también conectarse a una impresora serial de 24 columnas (por ejemplo: la modelo 82-P0172) por el puerto serial RS 232 pudiendo ser colocada encima del Digimax mediante el apoyo 82-P0172/5. Ver Accesorios.



Descripción

La máquina consiste en un marco muy rígido con doble conjunto de cilindro y bomba hidráulica. Una válvula de control de flujo especial permite que la tasa de carga pueda ser ajustada conforme a las normas. La medición de carga y adquisición de datos se realiza en la unidad de procesamiento y visualización digital con microprocesador Digimax Plus.

La máquina se suministra sin el sistema de mordazas de tracción y platos de compresión para concreto. Ver Accesorios.





             PRINCIPALES CARACTERISTICAS



■ Diseño compacto y pequeño.

■ Para ensayo de varillas de hasta 22 mm de diámetro y muestras de concreto

■ Máquina de ensayo muy precisa y de bajo costo.

â–  Ideal para fines de ensayo en sitio y educativos.












Bastidor:

â–    Capacidad máxima en tensión: 500 kN.

â–    Capacidad máxima en compresión: 1000 kN.

â–    Potencia:  750 W.

â–    Claro vertical máximo para compresión (con 70-C0019/41): 330 mm

â–    Máxima distancia entre mordazas 70-U0315 excluyendo el recorrido del pistón: 220 mm

â–    Máximo recorrido del pistón: 100 mm

â–    Dimensiones totales aproximadas:  1820x740x420 mm

â–    Peso aproximado:  535 kg.



Sistema de adquisición y procesamiento de datos DIGIMAX PLUS

Hardware:

â–    Chip de reloj y calendario

â–    Memoria permanente de gran capacidad

â–    Puerto serial RS232 para conexión a PC o impresora

â–    Dos canales:  para transductor de presión (carga) y transductor lineal (deformación)

â–    Resolución:  1/30000 puntos por canal

â–    Pantalla gráfica de 240x128 pixel.

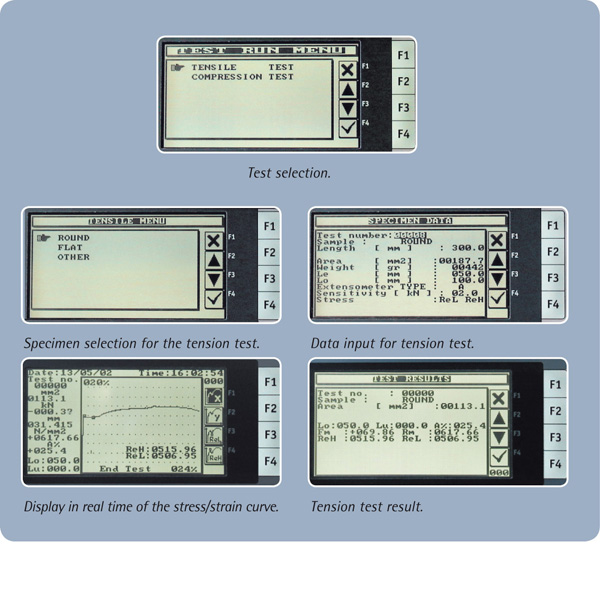

Firmware:

El ensayo se maneja por un menú  de teclado de membrana de 10 botones, cuatro de los cuales son interactivos con el icono específico de cada menú.

Las principales características son:

â–    Selección de idioma: inglés, francés, alemán, español, italiano.

â–    Selección de unidades: kN, ton, lbf, mm, pulg.



Ensayos de tensión

â–    Visualización simultánea de carga, tensión y, utilizando un extensómetro, alargamiento del espécimen.

â–    Opción de representación gráfica de los datos de ensayo, mostrando simultáneamente la curva de carga/elongación (utilizando un extensómetro)

â–    Cálculo de resultados al término del ensayo:  Límite elático superior (ReH), Límite elástico inferior (ReL) o Límite elástico convencional (Rp) como alternativa, elongación final, escala de representación gráfica ajustable.



     Ensayos de compresión:

â–    Visualización simultánea de carga y esfuerzo.

â–    Alamacenamiento permanente de hasta 100 ensayos, incluyendo configuraciones y resultados.

â–    Calibración de la máquina vía software




70-C0019/B

Máquina de ensayos de tracción-compresión de 500 kN de capacidad en tensión y 1000 kN de cacadidad en compresión, para varillas de acero de hasta 22 mm de diámetro y especímenes de concreto de hasta 160 mm de diámetro x 320 mm  de altura u cubos de hasta 150 mm, usando los apropiados accesorios.  Completo con Digimax Plus,  sistema digital de visualización y adquisición y  procesamiento de datos. 230V, 50 Hz, 1ph.



70-C0019/BY

Máquina de ensayos de tracción-compresión de 500 kN de capacidad en tensión y 1000 kN de cacadidad en compresión, para varillas de acero de  hasta 22 mm de diámetro y especímenes de concreto de hasta 160 mm de diámetro x 320 mm  de altura u cubos de hasta 150 mm, usando los apropiados accesorios.  Completo con Digimax Plus,  sistema digital de visualización y adquisición y  procesamiento de datos. 220V, 60 Hz, 1ph.



70-C0019/BZ

Máquina de ensayos de tracción-compresión de 500 kN de capacidad en tensión y 1000 kN de cacadidad en compresión, para varillas de acero de hasta 22 mm de diámetro y especímenes de concreto de hasta 160 mm de diámetro x 320 mm  de altura u cubos de hasta 150 mm, usando los apropiados accesorios.  Completo con Digimax Plus,  sistema digital de visualización y adquisición y  procesamiento de datos. 110V, 60 Hz, 1ph.




    Para ensayos de tensión

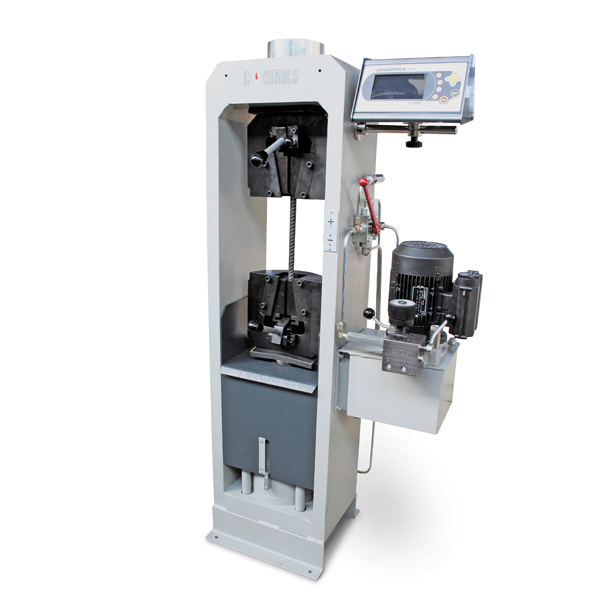

70-U0315

 Juego de soportes de tracción y mordazas de cuña.  Capacidad máxima: 350 kN

 Soportes de compresión superiores e inferiores, 4 mordazas en cuña para especímenes planos y redondos de hasta 12 mm de diámetro/espesor;  4 mordazas de cuña para especímenes redondos de 12 a 18 mm de diámetro.y 4 mordazas de cuña para especímenes redondos de 18 a 22 mm diámetro.



70-S0010

        Software de procesamiento de datos

        El Digimax Plus puede ser conectado a la PC y el uso de este software permite:

■ Para introducir la identificación del espécimen, el ensayo y el nombre del cliente

â–  Comunicación serial en tiempo real  entre el Digimax Plus y la PC

■ Para visualizar en la PC el diagrama de tensión/deformación en tiempo real

■ Para ejecutar el análisis del diagrama y calcular los parámetros del ensayo según la norma EN ISO 6892

â–  Para mostrar los valores de falla

■ Para mostrar datos, gráficos y tablas de parámetros de ensayo

■ Para guardar, también en formato ASCII, e imprimir informes, gráficos y tablas de un solo ensayo o de un lote de ensayos



        Extensómetros coaxiales

        Extensómetros universales

        Impresoras seriales



    Para ensayos de compresión de concretos

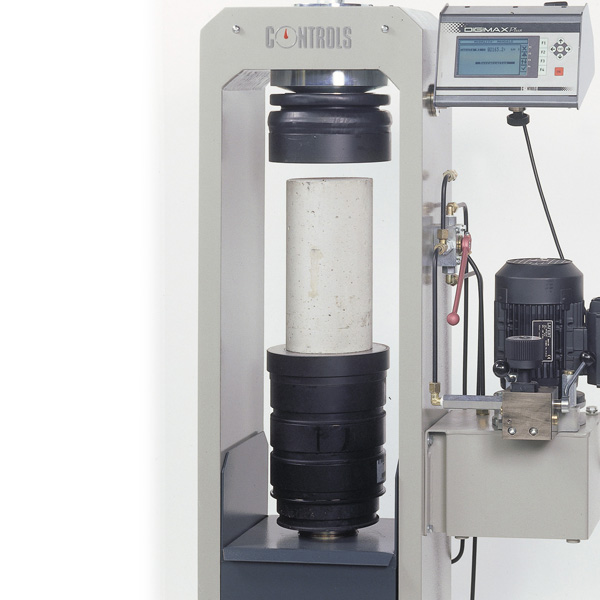

70-C0019/41

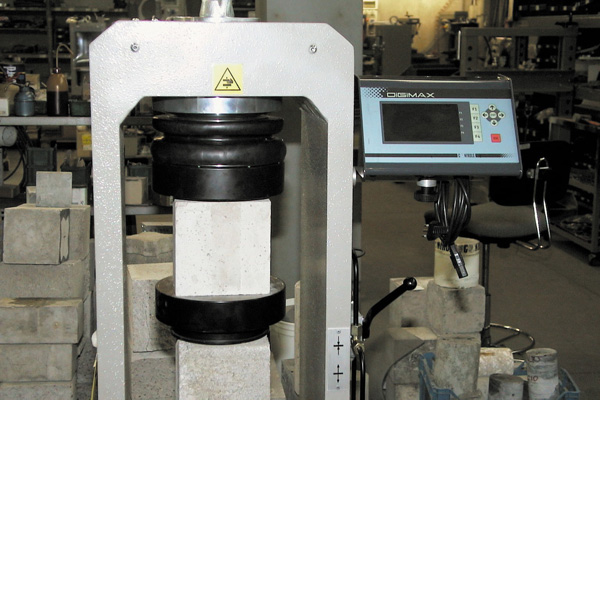

   Juego de platos superiores e inferiores con asiento esférico, 216 mm de diámetro para ensayos de cilindros de hasta 160 mm diámetro x 320 mm y  cubos desde 100 a 150 mm.

  Incluye tres piezas distanciadoras de 200 mm diámetro y una de 96 mm de diámetro x 158 mm
