Máquina de doblado en frío
EN ISO 15630-1 EN ISO 7438 EN 10080 ASTM A615
DESCRIPCIÓN GENERAL
Se utiliza para doblar y estirar las barras de acero de refuerzo. Hay dos tipos de pruebas que se pueden realizar:

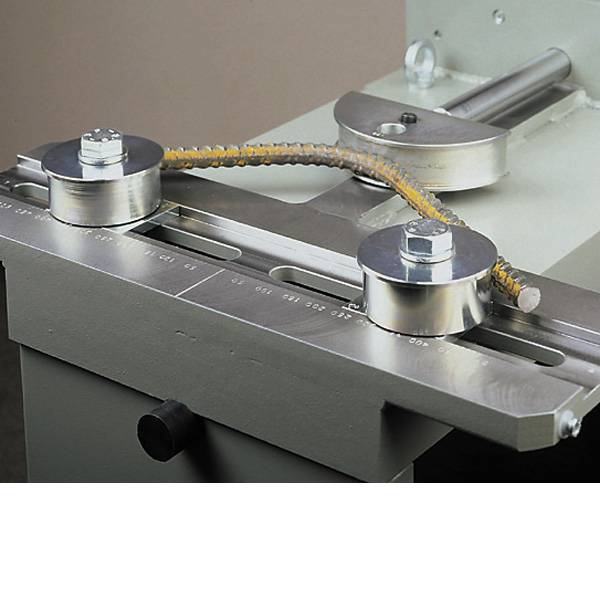

- Doblando la muestra hasta 90 ° y luego enderezar de nuevo hasta un mínimo de 20°.

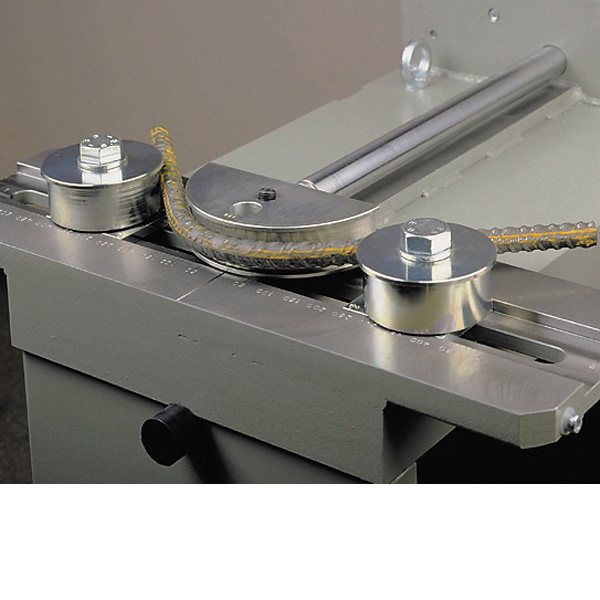

- Doblado hasta 180 °.

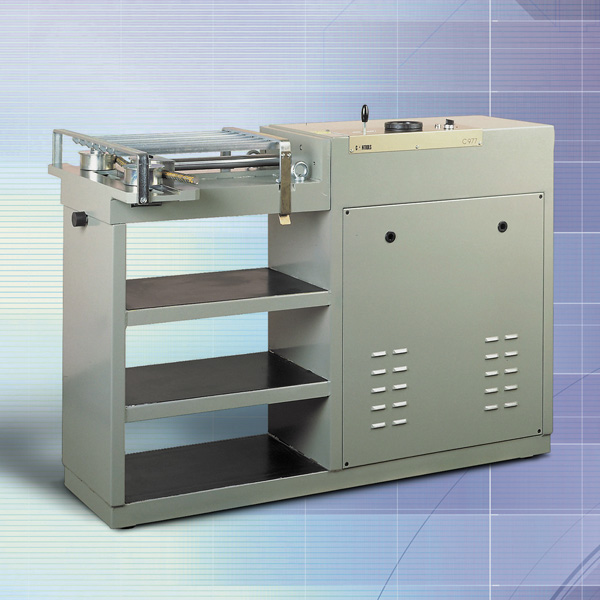

La máquina se compone esencialmente de un gato hidráulico con mandril cilíndrico-vástago, montado horizontalmente dentro de un fuerte marco de acero el cual también lleva dos rodillos fijos de reacción. Dos rodillos de 50 y 100 mm de diámetro se suministran con la máquina.
Los mandriles y porta mandriles tienen que ser pedidos por separado. Mandriles de más de 96 mm de diámetro no necesitan porta mandriles porque encajan directamente en el tallo o bástago.
Las especificaciones ASTM requieren rodillos de 100 mm de diámetro solamente y el doblado se realiza hasta 90 °.
 doblado en frio/06-0101-03_70_c0977.jpg)
 doblado en frio/06-0102-03_detail_of_bending.jpg)
 doblado en frio/06-0103-03detail_of_straightening.jpg)
● Capacidad máxima de carga: 120 kN
● Max recorrido del pistón. Velocidad: 90 mm / min
● Potencia: 750 W
● Dimensiones: 1500x665x1050 mm
● Peso aprox:. 210 kg
70-C0977
Máquina de ensayo de doblez en frío, 120 kN de capacidad. 230 V, 50 Hz, 1 fase
Porta-Mandriles
70-C0977/61
Porta-Mandril para mandriles de 24 a 50 mm de diámetro.
70-C0977/62
Porta-Mandril para mandriles de 54 a 96 mm de diámetro.
Mandriles
Ver el PDF.
