Sistemas triaxiales dinámicos 1000 kPa





ASTM D5311





                 DESCRIPCIÓN GENERAL





Desarrollado con las últimas tecnologías y décadas de experiencia de Wykeham Farrance en el campo de análisis dinámico de suelos, los sistemas Dynatriax son ideales para laboratorios comerciales y de investigación para las siguientes aplicaciones: licuefacción potencial, degradación del esfuerzo debido a la carga cíclica, módulo de corte y coeficiente de amortiguamiento, módulo resilente, efectos de la voladura en minas y canteras, efecto de las olas del mar en costas y las estructuras costeras.

El aparato DYNATRIAX es un sistema de servo - neumática controlados por ordenador, diseñados para llevar a cabo las etapas estáticas y dinámicas de una prueba triaxial . Los sistemas manejan tres ejes de circuito cerrado :



  1. Vertical de carga / desplazamiento:
    1. - hasta ± 25 mm ( ± 5 kN actuador )
    2. - hasta ± 15 mm ( ± 14 kN actuador)
  2. Presión hasta celular a 1000 kPa
  3. La contrapresión de hasta 1000 kPa

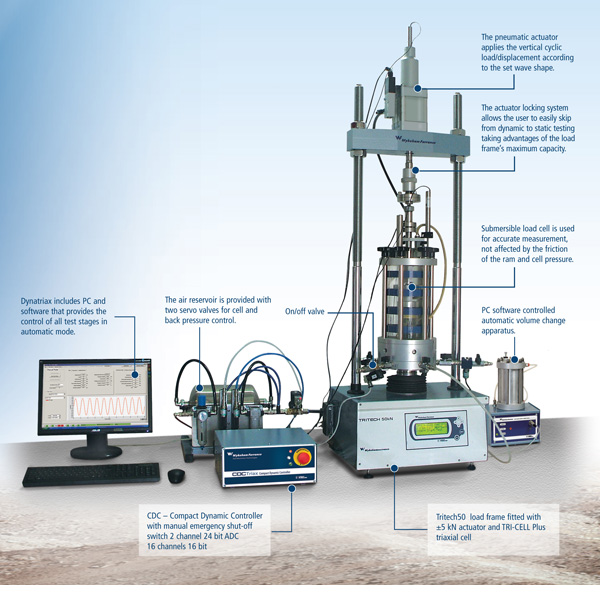

Los sistemas bases incluyen los marcos de carga triaxial Tritech 50 o Tritech 100, el Actuador y el Controlador compacto dinámico CDC para la adquisición de datos, control y procesamiento.



Proponemos tres versiones :

  1. 31 - WF7005 con bastidor de carga 50 kN y el actuador de ± 5 kN
  2. 31 - WF7006 con bastidor de carga 50 kN y el actuador ± 14 kN
  3. 31 - WF7010 con bastidor de carga 100 kN y el actuador de ± 5 kN
  4. 31 - WF7015 con bastidor de carga 100 kN y el actuador ± 14 kN



Nuevo control PID Dynatriax

El Dynatriax ha sido actualizado con un nuevo y mejorado control PID. Un algoritmo más eficiente con rangos de ganancia más grandes da una mayor sensibilidad, por lo que es más fácil para ajustar el sistema y el alcance de una forma de onda más exacta.



 Las nuevas características incluyen controles manuales y automáticos de amplitud que compensan los pequeños cambios que pueden ocurrir en el sistema durante el ciclo, lo que garantiza que los niveles pico y valles requeridos se mantengan con sistentemente.



 El panel de ajuste mejorado, con una interfaz de usuario más fácil de usar, proporciona todas las herramientas necesarias para optimizar el control del sistema durante las etapas de los ensayos estáticos y cíclicos.





             CARACTERISTICAS PRINCIPALES





FLEXIBILIDAD

       ▪     Tres ejes de control de bucle cerrado para la carga axial o desplazamiento , cámara y contrapresión

       ▪     Frecuencia de funcionamiento de hasta 10 Hz

       ▪     Dos opciones dinámicas de carga /desplazamiento

                    ▪     Hasta ± 25 mm con actuador de ± 5 kN

                   ▪     Hasta ± 15 mm con actuador de ± 14 kN

       ▪     Capacidad para realizar los ensayos triaxiales Estático ( esfuerzo efectivo y recorrido del esfuerzo) ,

              Dinámicos y ensayos triaxiales de suelos no saturados

       ▪     Actualización disponible para las pruebas de elemento Bender y la medición de deformación local



CONFIABILIDAD

       ▪     Formas de onda definidas por el usuario y estándar también derivadas de mediciones in situ

             (de violentos terremotos a las calmadas olas del océano)

       ▪     Automatización del ensayo completo de todas las fases de prueba utilizando una alta sensibilidad en

              retroalimentación de lazo cerrado PID (hasta 10 Hz )

       ▪     Compensación automática de la presión de la cámara / contrapresión durante la fase dinámica

       ▪     Gestión de la calibración del transductor y verificación por el software

       ▪     Función de cierre de aire de emergencia manual y automática



MODULARIDAD












Marcos de carga Tritech 50 o Tritech 100

Los bastidores de carga digitales Tritech disponen de sistema de manejo controlado por microprocesador, diseñado específicamente para realizar pruebas tanto estáticas o dinámicas .

        ▪  Capacidad de carga estática : 50 o 100 kN

        ▪  Desplazamiento vertical estático : hasta 100 mm ( desplazamiento de la máquina )

Para más detalles técnicos ver Marcos de carga triaxiales.



Actuadores

Los actuadores neumáticos de doble efecto son controlados digitalmente e incluye un transductor de desplazamiento LVDT

integrado para controlar la posición y el desplazamiento del pistón durante la prueba.



         ▪   Capacidad de carga dinámica : ± 5 kN o ± 14 kN

         ▪   Desplazamiento vertical dinámico  ± 25 o ± 15 mm

        ▪   Frecuencia de trabajo : hasta 10 Hz ( dependiendo de las condiciones de ensayo)

        ▪   Frecuencia máxima de la válvula de control : 70 Hz

        ▪   Suministro de aire min. : 800 kPa



CDC  Controlador dinámico compacto

La unidad gestiona los tres ejes de circuito cerrado ( carga vertical / desplazamiento, las cámaras y contrapresión) con una tasa de lazo de control de 10 Hz. Brinda el control automático del sistema y las unidades de manejo de las servo - válvulas de los tres ejes y dos  válvulas de encendido / apagado, una conectada a la línea de drenaje y otra conectada al suministro principal de aire de la cámara triaxial . El CDC se comunica con el PC a través de un enlace de comunicación de Ethernet (1 Gbit / s ) . El CDC tiene dieciséis canales de entrada para transductores utilizando 16 bit ADC .



Software

Software Multitarea, basado en Windows es fácil de usar y es pre-instalado en el equipo  que se suministra con el sistema. El software permite el control de las siguientes utilidades y etapas de un ensayo triaxial cíclica:

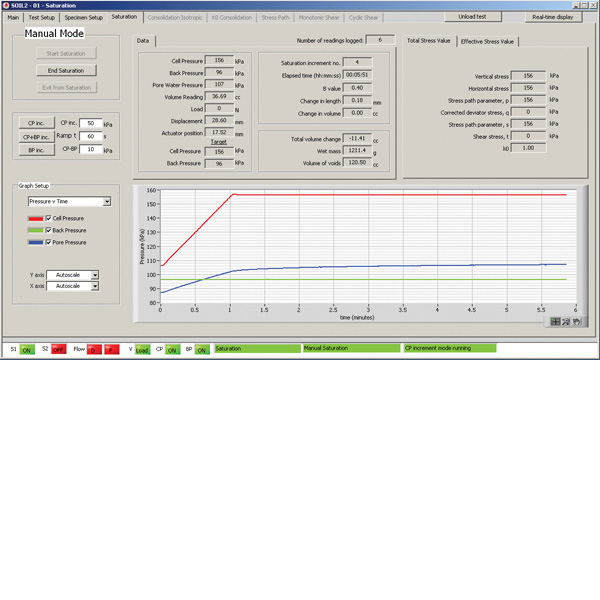

         ▪   saturación

 -  Incrementos de presión de la cámara con chequeo del valor B

-  Incrementos de contrapresión con medida del cambio de volumen

-  Rampas de presión de cámara y contrapresión

         ▪   consolidación

-  Consolidación isotrópica con medición continua de cambio de volumen

         ▪  consolidación Ko

Desplazamiento vertical de la carga con control de diámetro de muestra usando ya sea:

  - medición directa por correa radial con transductores sobre la muestra

  - medición del cambio de volumen y altura de la muestra

         ▪  Recorrido de esfuerzo

  - Esfuerzo Horizontal y Vertical

  - s, t (promedio de esfuerzo y esfuerzo de corte)

  - p, q (esfuerzo normal promedio y esfuerzo desviador)

  - esfuerzo vertical utilizando el control de esfuerzo

         ▪  Corte monotónico

  - Etapa de corte estático controlado por deformación, drenado o nodrenado

  - Carga de compresión o extensión, mediante el actuador vertical o la Tritech

Cualquiera o todas las etapas anteriores se pueden realizar en el "modo automático", donde los parámetros de ensayo se introducen al inicio del ensayo o  etapa y el software  toma control de la gestión de las etapas utilizando criterios predefinidos.

         ▪  Carga cíclica

  -  ASTM D5311 Esfuerzo cíclico con carga controlada

  -  ASTM D3999 Módulo de Carga controlada y amortiguación

  -  ASTM D3999 Módulo de desplazamiento controlado y amortiguación

  -  Ensayo no estándar o multi ciclos

  -  Definida por el usuario o forma de onda importado

         ▪  Límites del transductor

  -  Una válvula de cierre de aire que puede ser programado para ser activado usando los límites del canal definidos

         ▪  Calibración

 -  Calibración digital mediante ajuste lineal, ajuste polinómico o linealización

 -  Opción de verificación del transductor




31-WF7005

DYNATRIAX 50/5, sistema triaxial dinámico automático controlado por PC, incluyendo actuador neumático  de doble acción de ± 5 kN, marco de carga triaxial de 50 kN de capacidad. marco triaxial de carga, CDC controlador dinámico compacto de 16 canales de capacidad, software de ensayo y PC. 110-240 V, 50-60 Hz, 1 pf.



31-WF7006

DYNATRIAX 50/14,  sistema triaxial dinámico automático controlado por PC, incluyendo actuador neumático  de doble acción de ± 14 kN, marco de carga triaxial de 50 kN de capacidad, marco triaxial de carga, CDC controlador dinámico compacto de 16 canales de capacidad, software de ensayo y PC. 110-240 V, 50-60 Hz, 1 pf.



31-WF7010

DYNATRIAX 100/5,  sistema triaxial dinámico automático controlado por PC, incluyendo actuador neumático  de doble acción de ± 5 kN, marco de carga triaxial de 100 kN de capacidad, marco triaxial de carga, CDC controlador dinámico compacto de 16 canales de capacidad, software de ensayo y PC. 110-240 V, 50-60 Hz, 1 pf.



31-WF7015

DYNATRIAX 100/14,  sistema triaxial dinámico automático controlado por PC, incluyendo actuador neumático  de doble acción de ± 14 kN, marco de carga triaxial de 100 kN de capacidad, marco triaxial de carga, CDC controlador dinámico compacto de 16 canales de capacidad, software de ensayo y PC. 110-240 V, 50-60 Hz, 1 pf.


Marcos de carga triaxiales

Cámaras triaxiales para aplicaciones avanzadas. Tri-Cell Plus modelos  para especímenes de 70, 100 o 150 mm de diámetro especímenes

Cámaras triaxiales de doble pared para ensayos no saturados

Celdas de carga sumergibles

Sistema de presión aire/agua y paneles de control. Cilindros de presión aire/agua "Bladder"

Transductores de desplazamiento axial. LVDT transductor lineal de ± 25 mm de recorrido

Transductores de presión para ensayos triaxiales.

Transductor de cambio de volumen automático para el control de flujo remoto

Transductores Mini Sobremuestra para la medición de deformación local en la prueba triaxial



31-WF4335

Panel de distribución de agua.

Dos líneas de presión, completo con manómetro digital y bomba de mano.



86-D2015 / D

Compresor de aire, 10 bar máx. presión, de 200 itrosl de capacidad, 5,5 kW.

400 V, 50 Hz, 3 ph.

220 V, 60 Hz modelo disponible bajo petición.



86-D2019

Unidad de tratamiento de aire para la deshumidificación del aire, comprende: secador de aire, filtro de partículas 5M, filtro de aceite 0,01 M. 230 V, 50-60 Hz, 1 fase.



Nota: para más información sobre los componentes anteriores hacer clic en las posiciones pertinentes.


Configuración típica de un sistema dinámico
Sistema cíclico y el bastidor de carga
DYNATRIAX - Sistema Triaxial Dinámico 50kN-5 kN 31-WF7005      1
Transductores
Celdas de carga sumergibles 25 kN 31-WF7119 1
Transductores de desplazamiento axial LVDT 31-WF7121 1
Transductor de presión intersticial 1000 kPa 28-WF6300 3
Bloque de des-aireación (purga) 28-WF6310 1
Cambio de Volumen automático 29-WF4412 1
Cámara triaxial y accesorios para muestra de 70 mm diámetro
Cámara triaxial 28-WF4070/P 1
Pedestal base 28-WF4071/7 1
Tapa superior de vacío 28-WF4072/AV 1
Par de piedras porosas 28-WF4074 1
Membrana de caucho 28-WF4075 2
Juntas Tóricas 28-WF4076 1
Dispositivo de succión 28-WF4071/A 1
Herramientas para colocar juntas tóricas 28-WF4071/B 1
Molde partido de dos piezas 28-WF4071/D 1
Drenajes de filtro lateral 28-WF4071/E 2
Discos de filtro 28-WF4071/F 1
Muestreador manual 28-WF4071/G 1
Molde partido de dos piezas con accesorio de vacío 28-WF4071/H 1
Opción Elementos Bender
Elementos Bender de 70 mm de diámetro 28-WF4078/B 1
Generador de funciones 28-WF4190 1
Sistema de presión
Interfase agua/aire Bladder 28-WF4320 2
Panel triaxial para dos presiones 28-WF4335 1
Compresor de aire de 10 bar 31-D2015/A 1
Unidad de tratamiento de aire 86-D2019 1
Sistema de des-aireado
Unidad de secado de aire 86-D2005 1
Desecante silica gel con indicador 86-D0819 1
Tanque de des-aireado de agua, 23 litros de capacidad 28-WF4221/A 1
Panel con válvula para tanque de des-aireación 28-WF4225 1
Bomba de vacío portátil 28-WF2001 1
Tubo de goma de 6,5 mm x 12 mm 28-WF2064 1

31-WF7000/UNS

Paquete de Actualización para las pruebas de suelo no saturado.

El paquete incluye la servo-válvula adicional para el control de la presión de aire, transductor de presión y el software para realizar automáticamente las etapas de prueba utilizando el método de traslación de ejes:



         ▪  Control simultáneo e independiente de la presión de aire, presión de poro del agua y esfuerzo axial

         ▪  El desarrollo de las etapas de consolidación, la curva de saturación de suelo-agua y etapa de corte

         ▪  Registro de datos de prueba para cada etapa



Cámara triaxial y accesorios de ensayo tienen que ser pedidos por separado.



Módulo resiliente

31-WF7000/RES

Actualización de paquete de software para la determinación del módulo resiliente de acuerdo con AASHTO T307.
