Controlador de presión y volumen – AUTOTRIAX 2









             DESCRIPCIÓN GENERAL

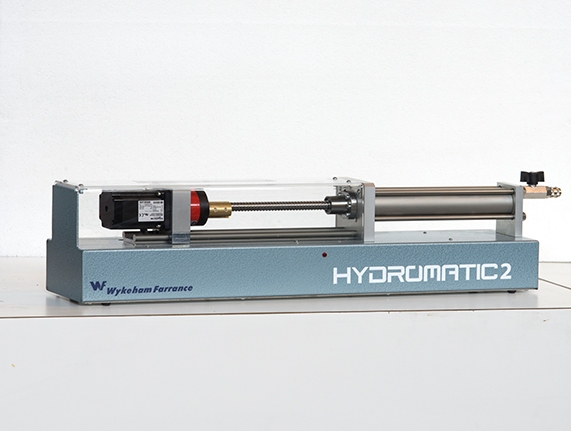

El Hydromatic 2 se utiliza para generar la presión del agua en y alrededor de la muestra de ensayo. Es impulsado por un motor paso a paso, que permite que la unidad pueda medir el cambio de volumen. La unidad consta de un pistón hidráulico, impulsado por un tornillo de la bola y la caja de engranajes, montada en un deslizador sobre bolas, y es administrado bajo el control de bucle cerrado por la unidad de control y adquisición de datos descrito anteriormente. Un transductor de presión de capacidad 3500kPa y su bloque de des-aireado están incluidos. El estado de la unidad se controla por el software AUTOTRIAX 2  y los micro interruptores instalados para evitar el sobre-recorrido más allá de los límites mecánicos o capacidad.



Cada Hydromatic 2 incluye también una válvula de solenoide instalada en la base de la cámara triaxial para abrir y cerrar las líneas de presión. Son alimentados y controlados por las unidades de control y adquisición de datos.

Para un sistema de esfuerzo efectivo estándar, se requieren dos unidades Hydromatic 2 - uno para la presión de la cámara y otro para la contra-presión.





             CARACTERISTICAS PRINCIPALES



       ▪     Genera presión de agua regulada bajo el control de circuito cerrado hasta de 3.500 kPa

       ▪     Mide el cambio de volumen, contando los pasos del motor paso a paso

       ▪     Medición de alta resolución de la presión (0,1 kPa) y el cambio de volumen (0.001 cc)

       ▪     Alta capacidad de volumen, 250 cc

       ▪     Ligero y con un tamaño reducido

       ▪     No requiere compresor de aire












        ▪   Presión de salida: 3500 kPa

        ▪   Capacidad de volumen: 250 cc

        ▪   Resolución Presión: 0.1 kPa

        ▪   Resolución Volumen: 0.001 cc

        ▪   Precisión de la presión: 0,1% de la escala completa

        ▪   Control de bucle cerrado de la presión: regulada para 0.1 kPa

        ▪   Control de bucle cerrado de volumen: regulada para 0.001cc

        ▪   Dimensiones: W740 x D140 x H160 mm

        ▪   Peso: 5kg

        ▪   Fuente de alimentación: 110-240V 50/60Hz, 1 fase

        ▪   Velocidad de la válvula solenoide: <10 mm / s




29-WF4502/B

HYDROMATIC 2 Controlador de presión / volumen.
Permite:
- Generar presión hidráulica bajo el control de bucle cerrado
- Medida de cambio de volumen
Se basa en un accionador hidráulico motorizado controlado por el sistema de circuito cerrado.
