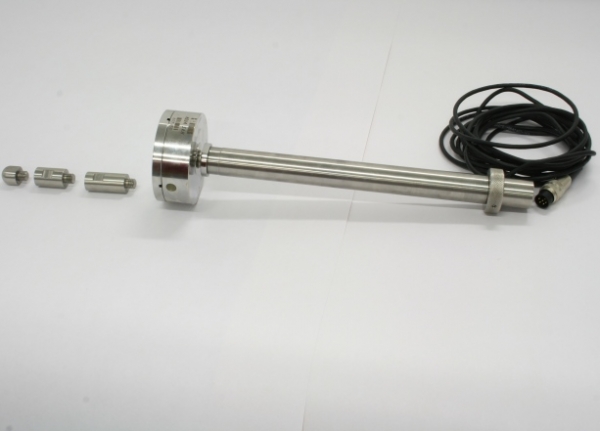

Células de carga sumergibles





           DESCRIPCIÓN GENERAL



Las celdas de carga sumergibles (internas) han sido diseñados para trabajar dentro de las cámaras triaxiales. Tienen una histéresis inferior y muy buena linealidad junto con un sustancial factor de seguridad de sobrecarga. Se suministran con pistones para adaptarse a cámaras bandeadas para triaxiales y cámaras triaxiales para aplicaciones avanzadas (modelos Tri-Cell Plus).

El diámetro de pistón de 15,5 mm se ajusta a la cámara 28-WF4050, mientras que el pistón de diámetro 25 mm se adapta a todos los otros modelos de cámaras. Modelos estándar de celdas sumergibles también se suministran completos con kit de extensión para ensayo de pequeñas muestras.

Las versiones para las pruebas dinámicas son prácticamente idénticas a los modelos estándar a excepción de las conexiones con el sistema.





            PRINCIPALES CARACTERÍSTICAS



       ▪     Alta exactitud

       ▪     No hay efecto de fricción en la medición

       ▪     Baja histéresis






•     Capacidad de sobrecarga: 200%

•     Tasa de salida: 2 mV / V

•     Voltaje de excitación: 10 V DC

•     No linealidad: ± 0,05 % escala completa

•     Histéresis: 0.05 % de escala completa

•     Desviación a plena carga: 0,05 mm

•     Fuerza lateral máxima sin efecto: el 50% de la escala completa

•     Rango de temperatura compensado: 0 a 50 °C

•     Diámetro: 75 mm

•     Altura (no incluye pistón): 50 mm

•     Peso (excluye pistón y  kit de extensión): 850 g



Celdas de carga sumergibles con pistón y modelos de cámaras triaxiales compatibles

Modelo de celda de carga Capacidad (kN) Compatibilidad con cámaras triaxiales Diámetro pistón (mm)
28-WF6350 1,0 28-WF4050

15,5

28-WF6352 5,0
28-WF6354 10,0
28-WF6351 1,0 28-WF4070, 28-WF4100, 28-WF4150
28-WF4070/P,  28-WF4100/P,  28-WF4150/P
28-WF4170, 28-WF4171
25,0
28-WF6353 5,0
28-WF6355 10,0
28-WF6356 25,0
28-WF7117 5,0 28-WF4070/P 28-WF4100/P, 28-WF4150/P
28-WF4170, 28-WF4171
25,0
28-WF7118 10,0
28-WF7119 25,0

Nota: Todas las celdas sumergibles se pueden suministrar, bajo pedido, con certificado de calibración trazable. Ellos se identifican por el sufijo / C después el número de código. Ex. 28-WF6350 / C.




Modelos estándar



28-WF6350

Celda sumergible de carga, 1 kN capacidad, con pistón de 15,5 mm de diámetro y kit de extensión para muestras pequeñas



28-WF6351
Celda de carga sumergible, 1 kN capacidad, con pistón de 25 mm de diámetro y kit de extensión para muestras pequeñas.



28-WF6352
Celda de carga sumergible, 5 kN capacidad, con pistón de 15,5 mm de diámetro y kit de extensión para muestras pequeñas.



28-WF6353
Celda de carga sumergible, 5 kN capacidad, con pistón de 25 mm de diámetro y kit de extensión para muestras pequeñas.



28-WF6354
Celda de carga sumergible, 10 kN capacidad., con pistón de 15,5 mm de diámetro y kit de extensión para muestras pequeñas.



28-WF6355
Celda de carga sumergible, 10 kN capacidad, con pistón de 25 mm de diámetro y kit de extensión para muestras pequeñas.



28-WF6356
Celda de carga sumergible, 25 kN capacidad, con pistón de 25 mm de diámetro y kit de extensión para muestras pequeñas.



Modelos para la prueba triaxial dinámica



31-WF7117
Celda de carga sumergible, 5 kN de capacidad completa con pistón de 25 mm de diámetro.



31-WF7118
Celda de carga sumergible, 10 kN de capacidad completa con pistón de 25 mm de diámetro.



31-WF7119
Celda de carga sumergible, 25 kN de capacidad completa con pistón de 25 mm de diámetro.

.
