Aparato de corte anular Bromhead





ASTM D6467       BS 1377:7





            DESCRIPCIÓN GENERAL





Introducción

La máquina Torshear está dedicado a la determinación de la resistencia al corte  residual .

La resistencia a la corte residual de suelos es a veces también denominado la resistencia al corte final.

Es la resistencia del suelo cuando se corta en grandes desplazamientos , por ejemplo, a lo largo del plano de falla de un deslizamiento de tierra o en una zona de falla . Se utiliza un espécimen remoldeado de suelo para determinar las propiedades de corte residual del suelo . Una superficie de deslizamiento se forma en la muestra de prueba como parte del procedimiento de ensayo.



También puede ser útil saber qué tipo de valor de la resistencia al corte residual puede tener un suelo intacto, porque esto ( cuando se toma junto con la resistencia al corte máxima del mismo suelo) indica su fragilidad o susceptibilidad a una rotura progresiva. Los suelos con elevada fragilidad se tienen que utilizar con precaución en las obras de ingeniería , tales como muros de contención (o tratados con precaución si no se pueden eliminar , por ejemplo, en una pendiente natural) . En el desafortunado caso de que ocurra  un derrumbe de taludes, la escala general del desplazamiento dependerá de la magnitud de la fragilidad .





Descripción general

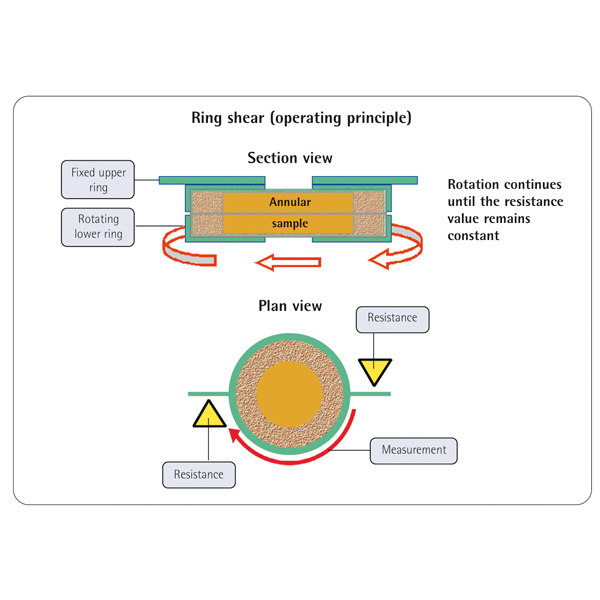

El aparato corte anular TORSHEAR comprueba la resistencia al corte residual de las muestras de suelo anular remoldeadas . La principal ventaja de este método en comparación con el ensayo de corte directo consiste  en un corte continuo con una superficie constante durante todo el ensayo. Este método nos permite recrear en el laboratorio exactamente las condiciones de campo , dando valores de resistencia al corte residual muy exactos. La muestra se carga verticalmente entre dos piedras porosas por medio de un sistema de carga de palanca de relación 10:1 de contrapeso.  Se transmite una rotación a la placa base y a la placa inferior por medio de un motor de velocidad variable . El asentamiento de la placa superior durante la consolidación o lel corte se puede controlar por medio de un transductor o reloj de cuadrante o lineal sensible colocado en la parte superior del soporte de carga. El par transmitido a la muestra reacciona por un par de anillos de medición carga adaptados o celdas de carga . Las celdas de carga  y el transductor lineal se pueden conectar al 30 - WF6016 GEODATALOG para la adquisición y procesamiento de datos . Ver accesorios.



Usando el teclado de membrana a prueba de agua y la pantalla LCD con 4 líneas y 20 caracteres , es posible ajustar la velocidad en grados / min , utilizando también el método rápido para el posicionamiento de la muestra. La prueba puede detenerse usando el teclado o el establecimiento de un límite de rotación o de tiempo.



Este aparato se conoce como aparato Bromhead.  El Dr. Bromhead de la Universidad de Kingston ha diseñado el aparato de corte anular para superar ciertas desventajas de una caja de corte convencional. El reloj comparador  o  transductores lineales, anillo de carga o celdas y los pesos no están incluidos y tienen que pedirse por separado . Ver accesorios.





              CARACTERISTICAS  PRINCIPALES



      ▪      Sistema de accionamiento controlado por microprocesador

      ▪      Rango de velocidad regulable desde 0 hasta 199,999 ° / min

      ▪      Aproximación rápida sin límites a la rotación

      ▪      Puerto serial RS 232 para control remoto desde la  PC

      ▪      Dos opciones de medición: mecánica con anillos de carga y relojes de carátula,

             y electrónicos con la adquisición de datos, con celdas de carga, transductores

             de desplazamiento y sistema de adquisición de datos Geodatalog.








●     Rango de velocidad: desde 0,001 hasta 199,999 ° / min

●     Máximo esfuerzo de corte: 500 kPa

●     Esfuerzo vertical máximo: 1000 kPa (relación de palanca 10:1).

●     Dimensiones del espécimen: 40 cm2 (diámetro interno de 70 mm, diámetro externo de 100 mm, espesor de 5 mm.).

●     Potencia: 570 W

●     Dimensiones (lxdxh): 770x400x750 mm (sin palanca)

●     Peso aprox:. 72,5 kg






27-WF2202

TORSHEAR, aparato de corte anular, Bromhead. 110-240 V, 50-60 Hz, 1 fase




Opción de medición electrónica



27-WF2202/3

Par de celdas de carga de 1 kN de capacidad. con adaptadores



30-WF6207

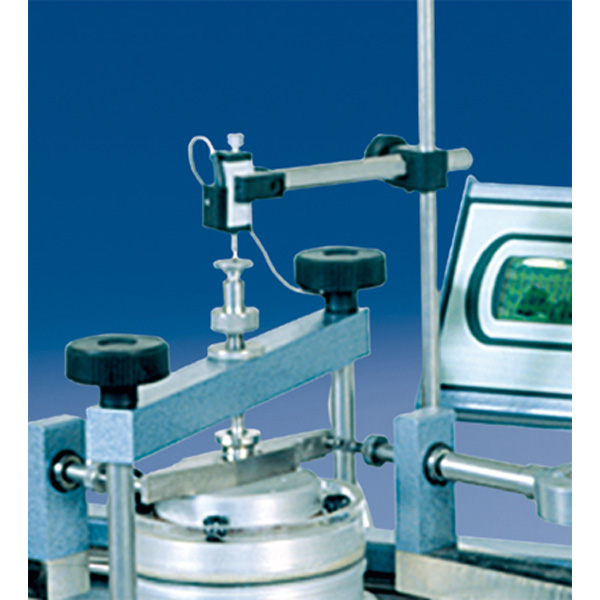

Transductor potenciométrico Lineal, 10 mm de recorrido, con bloque de montaje



30-WF6016

GEODATALOG, unidad de adquisición de datos de 16 canales, con software Datacomm para adquisición de datos para PC. 110-240 V, 50-60 Hz, 1 fase.



30-WF6016/T3

Plantilla de Geo-Análisis para  ensayo de corte anular



Opción de medición mecánica (manual)



27-WF2202/1

Par de anillos de carga correspondientes, 1 kN de capacidad



30-WF6401

Reloj de comparación 10x0.002 mm





Pesos para la carga vertical



27-WF2202/2

Juego de pesas de acero ranuradas, total 50 kg





Soporte (opcional)



27-WF2202/4

Soporte metálico para aparatos 27-WF2202





Repuestos



27-WF2202/5

Par de piedras porosas
