Cámara de consolidación continua (CRS)





ASTM D4186





           DESCRIPCIÓN GENERAL



Introducción

Este método de ensayo cubre la determinación de la velocidad y la magnitud de la consolidación  de un espécimen de suelo lateralmente restringido y axialmente drenado y sometido a una carga-deformación controlada.

El ensayo se realiza con la celda de consolidación continua 26-WF0360 y otros equipos incluyendo un marco de ensayo triaxial, un sistema de agua a presión, un sistema de adquisición y procesamiento de datos y otros accesorios. Ver Ampliación, Configuración de un sistema completo.

La celda cuenta con una cámara de doble para dos aplicaciones de presión de agua diferentes e independientes. La presión de poro se mide en la base del espécimen con un transductor de presión. El drenaje está conectado a la parte superior del espécimen para la consolidación





              CARACTERISTICAS  PRINCIPALES



      â–ª      Monitoreo continuo de los parámetros de ensayo (carga axial, presión de poro, compresión axial) y

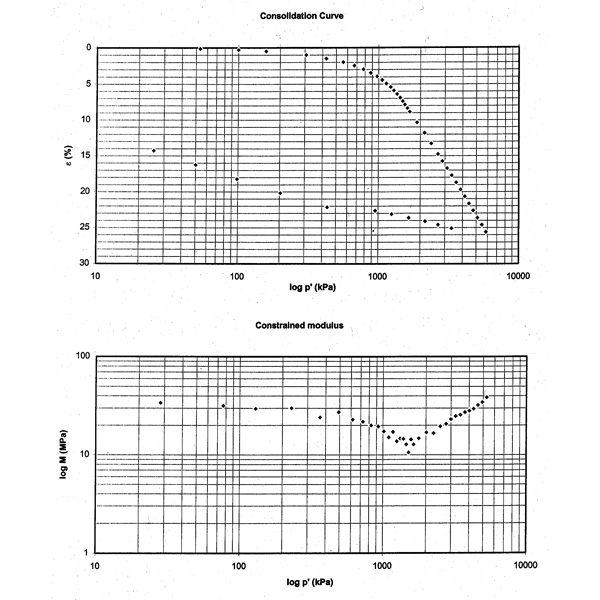

             el trazado detallado de la curva de consolidación

      â–ª      Relativamente poco tiempo para realizarel ensayo: menos de la mitad del tiempo de un ensayo  de

             consolidación por incrementos de carga

      â–ª      Una evaluación más exacta y fiable de los parámetros de consolidación y compresibilidad

      â–ª      Especialmente indicado para suelos cohesivos saturados









●  Tamaño del espécimen: 25.4 de alto x 63,5 mm de diámetro.

●  Max. presión aplicable: 800 kPa

●  Max. carga aplicable: 50 kN

●  Dimensiones: 240x410 mm (h) aprox.

●  Peso aproximado:. 10 kg




26-WF0360

Celda de consolidación continua para ensayos CRS




Consulte Configuración de un sistema completo




Configuración de un sistema completo para ensayos CRS*

*CRS = Velocidad constante de deformación

Código Descripción Cantidad
26-WF0360 Celda de consolidación continua 1
26-WF0360/1 Anillo de corte 1
28-WF0490 Tubo nylon tubo Ø 6x4 mm., 20 m rollo 1
28-WF4330 Panel triaxial, dos vías 1
28-WF4330/2 Manómetro digital para 28-WF4330 1
28-WF4320 Interfaz de caucho "bladder" aire/agua 2
28-WF4320/1 Caucho de repuesto  para 28-WF4320 1
28-WF4005 Marco de carga triaxial de 50 kN de capacidad 1
30-WF4459 Bloque de desaireado 1
28-WF6301 Transductor  de presión de 0-20 bar 1
30-WF6207 Transductor lineal de 10 mm de recorrido 1
30-WF0375/T Celda de carga de 50 kN de capacidad 1
28-WF4220/A Tanque de des-aireado de agua de 7 litros de capacidad 1
86-D2001 Bomba de vacío 1
86-D2064 Tubos de hule (mangueras) 2
86-D2005 Unidad de ssecado de aire 1
86-D0819 Desecador sílica gel, botella de 1 kg. 1
28-WF4225 Panel de válculas para tanque de des-aireado 1
86-D2015 Compresor de aire para laboratorio 1
86-D2016/2 Filtro de aire para compresor de aire 82-D2015 1
30-WF6016 Geodatalog, unidad de adquisición de datos de 16 canales 1
30-WF6016/T6 Plantilla de Geo-Análisis CRS 1
30-WF6044 Cable extensión para transductores, 12 m 3
