Ductilómetro de alto desempeño para ensayo de ductilidad



con medición de Fuerza - PAVELAB SYST EM Ductimeter

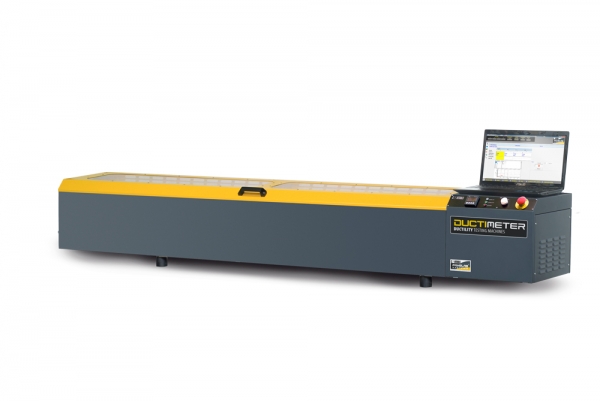

PAVELAB DUCTI-Meter: Es un modelo de alto desempeño que cubre todos los requisitos

de las normas dentro del innovador concepto de CVI-TECH





EN 13398        ASTM D113           AASHTO T51        ASTM D6084        EN 13589

EN 13703        AASHTO T300







             DESCRIPCIÓN GENERAL





Introducción

Este método se utiliza para determinar la ductilidad de los materiales bituminosos mediante la medición de la elongación antes de la ruptura cuando dos extremos de los especímenes de briqueta se separan a una velocidad y temperatura especificada.



Conforme a las normas ASTM D113, ASTM D6084 y EN 13398, el ensayo se lleva a cabo en agua a una temperatura de 25 ± 0,5 °C (ASTM / AASHTO) o 25 ± 0,2 °C (EN) a una velocidad constante de 50 mm / min.



La  norma EN 13589 y 13703, también requieren que la prueba se realice de 5 a 30 °C, a la velocidad de prueba regulable hasta 100 mm / min, y la determinación de las propiedades de tracción de betún modificado. Este modelo de alto desempeño, equipado con las celdas de carga y el enfriador de agua adecuado (ver accesorios) satisfacen plenamente estos requisitos.



Controls produce otros modelos como el Ductímetro estandar conforme a la norma ASTM D113, ASTM D6084 y EN 13398; y una versión para Investigación para la realización de pruebas a velocidad de hasta 200 mm / min y adecuado para temperaturas de ensayo de -10 a +60 °C. Ver productos relacionados abajo.



Descripción general



Baño de agua

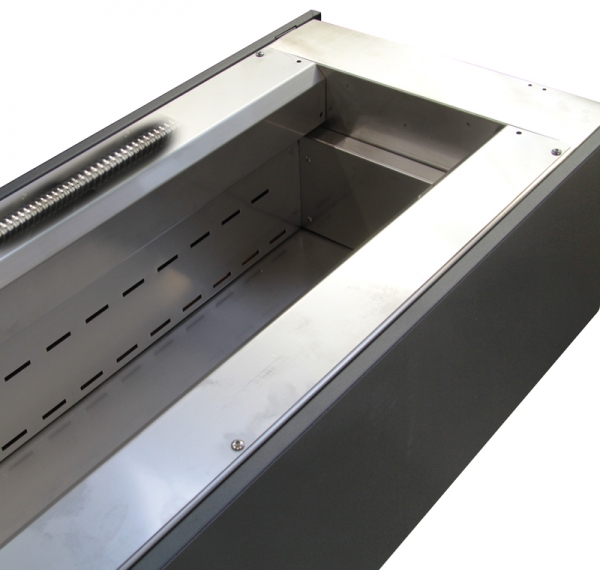

Baño de agua en acero inoxidable con aislamiento, el sistema de calefacción se encuentra en toda la superficie base para una mejor uniformidad y el serpentín de enfriamiento (para conexión de agua de la fuente principal o enfriadores) distribuido en tres paredes laterales que garantizan una uniformidad de temperatura sin la turbulencia del agua dentro del baño. Todas las partes en contacto con el agua son de acero inoxidable



Desplazamiento del carro

Barra de doble tornillo y carro móvil para realizar velocidades de ensayo de 5 a 100 mm /min. El sistema también permite el rápido retorno del carro al finalizar el ensayo: 500 mm /min, para reducir el tiempo muerto y para una mayor productividad. El retorno del carro es automático, no requiere la intervención manual. Las barras de doble tornillo otorgan una alta accesibilidad al soporte de la muestra y al tanque.



Control de la temperatura

          â–ª    Por sistema PID de lazo cerrado que asegura la temperatura constante dentro de 25 ± 0,2 °C y

              desde 4 a 30 °C± 0,2 °C

          â–ª    Calentadores de base, tipo Plato para una mejor distribución de la temperatura

          â–ª    Sistema de Termoregulación basado en el control del calor suministrado al baño por el calentador y

               la disminución de calor mediante el control de la velocidad de flujo del serpentín de refrigeración.

               Esta característica importante asegura el control de temperatura dentro de los límites estrictos y permite

              el uso de enfriadores estándar adecuados.



Control de la máquina

          â–ª    Por PC (no incluido)



Medición de la carga y el alargamiento

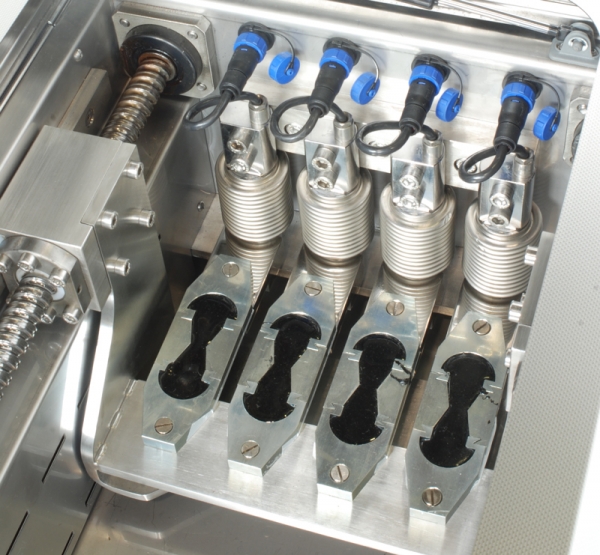

          â–ª    Medición automática  de la elongación por el encoder y de la carga de prueba de las cuatro líneas de prueba.

               La máxima fuerza de tracción 1200N (4 x 300 N por línea)

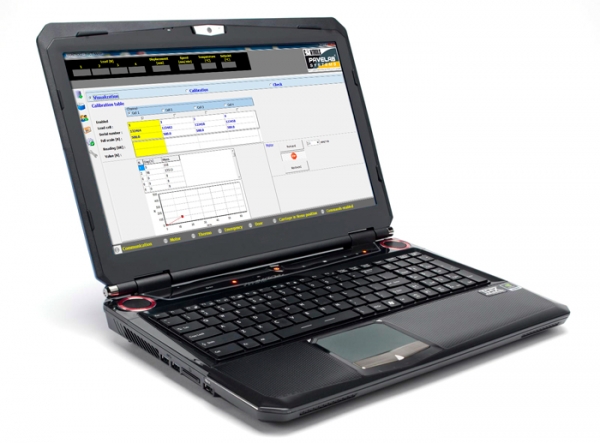

Software de ensayo

          â–ª    Selección de parámetros de ensayo (velocidad, temperatura, etc) por PC. La temperatura de ensayo,

              sin embargo, se puede establecer de antemano por el panel de control de la máquina sin el uso del PC

              que se puede encender justo antes del ensayo.

          â–ª    Ensayo controlado por PC: Inicio-Parada-Retorno del carro

          â–ª    Función de reconocimiento de falla del espécimen

          â–ª    Gráficos de carga/elongación desplegados en tiempo real

          â–ª    Adquisición  de datos y procesamiento conforme a las normas

          â–ª    Almacenamiento de datos de ensayo



 Enfriamiento del agua

Se propone este modelo sin enfriador (81-PV1002) para su uso con un sistema de enfriamiento adecuado que podría estar disponible en el laboratorio. Sin embargo, es importante que la unidad deba ser capaz de suministrar un caudal de 6 l/min, a 1 bar, a la temperatura mínima de 2 °C.



Ver a través de la cubierta

Incluido en este modelo, es esencial para un mejor control de la temperatura del baño



Nota: Los moldes de briquetas, las celdas de carga y el sistema de enfriamiento por agua no están incluidos y deben adquirirse por separado. Ver accesorios.





              PRINCIPALES CARACTERÍSTICAS



          â–ª    4 líneas de tensión (capacidad de briquetas) x 1500 mm de desplazamiento del carro

          â–ª     PC controlado con un software dedicado

          â–ª    Incluye: sistema de medición de fuerza hasta 300 N por celda de carga (no incluidas)

          â–ª    Rango de temperatura de 4 a 30 °C (± 0,2 °C)

          â–ª    Sistema de control de temperatura PID de bucle cerrado

          â–ª    Estructura de acero inoxidable con baño de agua con aislamiento

          â–ª    Sistema de termorregulación incorporado exclusivo compensando el intercambio de calor y enfriamiento,

               que brinda un control de temperatura muy estricto.

          â–ª    Rango de velocidad: de 1 a 200 mm/min

          â–ª    Retorno automático de alta velocidad del carro: 500 mm/min para una mayor productividad

          â–ª    Medición de la elongación por sistema óptico

          â–ª    Gráficos de línea de carga y desplazamiento por PC














Modelos 81-PV10B02
81-PV10B04
Conforme a la norma ASTM D113
ASTM D6084
EN 13398
EN 13589
EN 13703
Control de la máquina por PC (no incluido) con un software específico
Baño de agua controlado termostáticamente
para temperatura:
25 ±0.2°C  y de 4 a 30 ° ± 0,2 °C, con el enfriador de agua (ver Accesorios)
Sistema de bucle cerrado PID
Sistema Calefacción / refrigeración Serpentín de calefacción / enfriamiento para la conexión a agua fría o enfriador
Enfriador de agua No incluido. Ver accesorios
Capacidad Briquetas 4
Máxima de desplazamiento del carro 1500 mm
Velocidad de ensayo Ajustable de 5 a 100 mm / min
Alargamiento  medido por: Encoder
Visualización tensión, carga/elongación Gráficos en tiempo real del PC
Medición de la carga de tensión Fuerza máxima de tracción 1200 N, (4 x 300 N por línea). Celdas de carga no incluidas, ver accesorios
Velocidad retorno de carro: Automático 500 mm / min
Potencia total 1200 W aprox.
Tapa transparente Incluida
Dimensiones (LxPxH)  2434 x 412 x 385 mm
Peso aproximado (kg) 100




81-PV10B02

PAVELAB Ducti-Meter, Máquina de ductilidad de alto desempeño,  controlada por PC, capacidad 4 briquetas, 1500 mm de desplazamiento del carro, pruebas  a velocidad ajustable desde 5 hasta 100 mm / min, baño de agua controlado por termostato a 25 ± 0,2 ° C y desde  4 a 30 ± 0,2 ° C, dispositivo de medición de fuerza  hasta 300 N por línea. 230 V, 50-60 Hz, 1 fase



81-PV10B04

PAVELAB Ducti-Meter, Máquina de ductilidad de alto desempeño,  controlada por PC, capacidad 4 briquetas, 1500 mm de desplazamiento del carro, pruebas  a velocidad ajustable desde 5 hasta 100 mm / min, baño de agua controlado por termostato a 25 ± 0,2 ° C y desde  4 a 30 ± 0,2 ° C, dispositivo de medición de fuerza  hasta 300 N por línea. 110 V,60 Hz, 1 fase




Moldes de briquetas para ductilidad

81-B0141        Molde de briquetas de acuerdo con EN 13389

81-B0141/A     Molde de briquetas conforme a ASTM D6084, AASHTO T300 y EN 13589

81-B0141 /B    Molde de briqueta conforme a la norma ASTM D113 y AASHTO T51

81-B0142        Placa de molde ductilidad para 81-B0141, B0141-81 / A y 81-B0141 / B



Enfriador de agua

81-PV1002

Enfriador de agua, caudal de 6 l / min a 1 bar, 2 °C temperatura mínima. Capacidad de enfriamiento 1200 W,  230 V, 50-60 Hz, 1 fase.



81-PV1004

Enfriador de agua, caudal de 6 l / min a 1 bar, 2 °C temperatura mínima. Capacidad de enfriamiento 1200 W,  110 V, 60 Hz, 1 fase.



Celdas de carga

81-PV10020  Celdas de carga de alta precisión de 0 a 500 N de capacidad.



Base de la máquina

81-PV10010   Base de apoyo para máquinas de ductilidad.
